Замена гидравлического масла / фильтра
54 3A3704B Эксплуатация
Замена гидравлического масла / фильтра
Удаление масла
1. Выполните инструкции из раздела Процедура
сброса давления, стр. 11.
2. Установите поддон или подложите под распылитель
тряпки для сбора вытекающего гидравлического
масла.

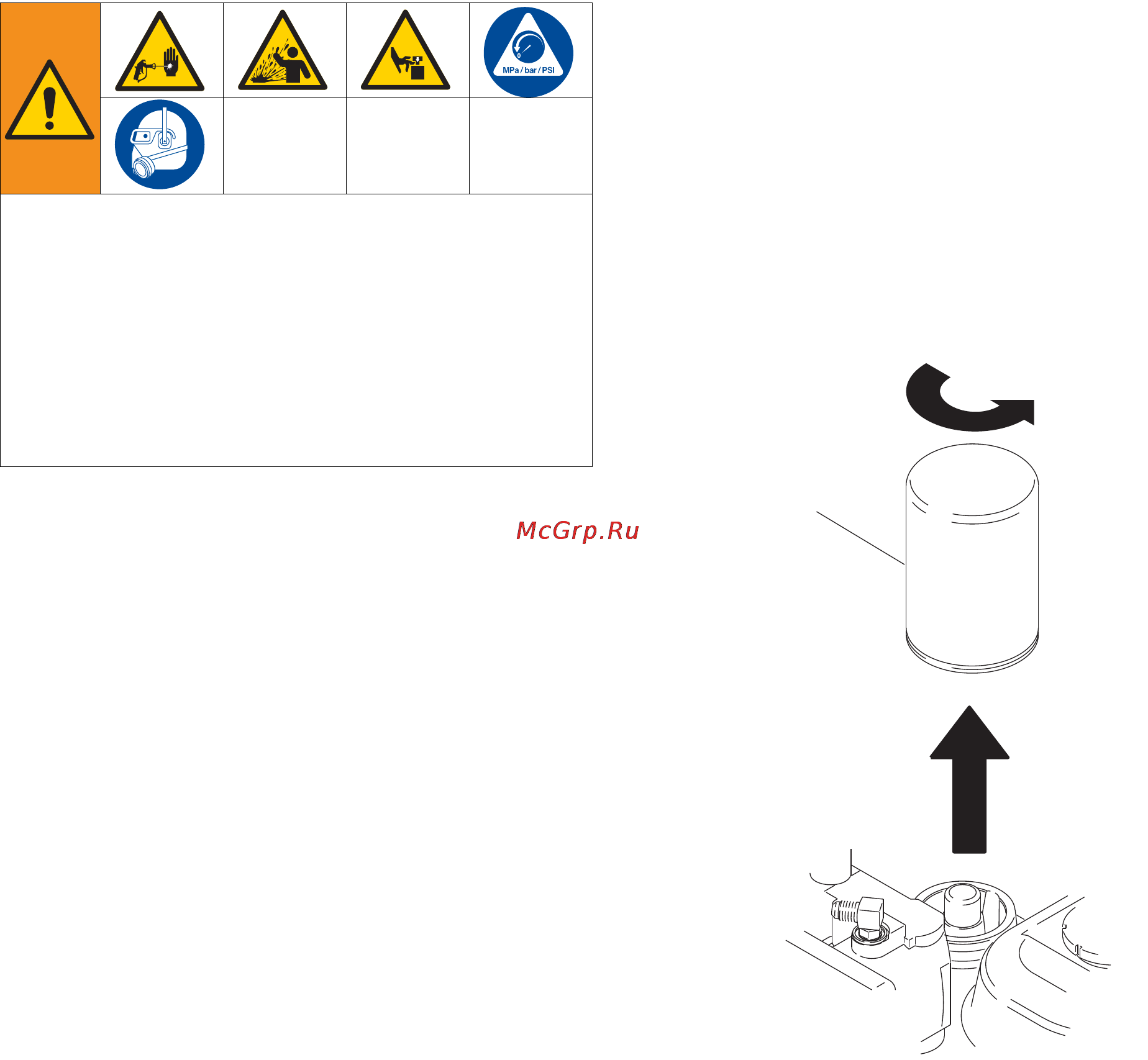

3. Выкрутите пробку сливного отверстия. Дайте
гидравлическому маслу стечь.
4. Медленно выкрутите фильтр – масло течет
по канавке и стекает с задней стороны.
Установка
1. Нанесите тонкий слой масла на прокладку фильтра.
Вкрутите пробку сливного отверстия и масляный
фильтр. Затяните масляный фильтр еще на
3/4 оборота после соприкосновения прокладки
соснованием.
2. Залейте пять кварт гидравлического масла Graco
с номером для заказа 169236 (20 литров/5 галлонов)
или 207428 (3,8 литра/1 галлон).
3. Проверьте уровень масла.
Данное оборудование будет оставаться под
давлением до тех пор, пока давление не будет снято
вручную. Во избежание получения серьезной травмы
от жидкости под давлением (например, в результате
инъекции под кожу, разбрызгивания жидкости и от
движущихся деталей), после завершения распыления
и перед чисткой, проверкой либо обслуживанием
оборудования выполняйте процедуру снятия
давления.
