Graco LineLazer V 200HS Инструкция по эксплуатации онлайн [36/62] 168083

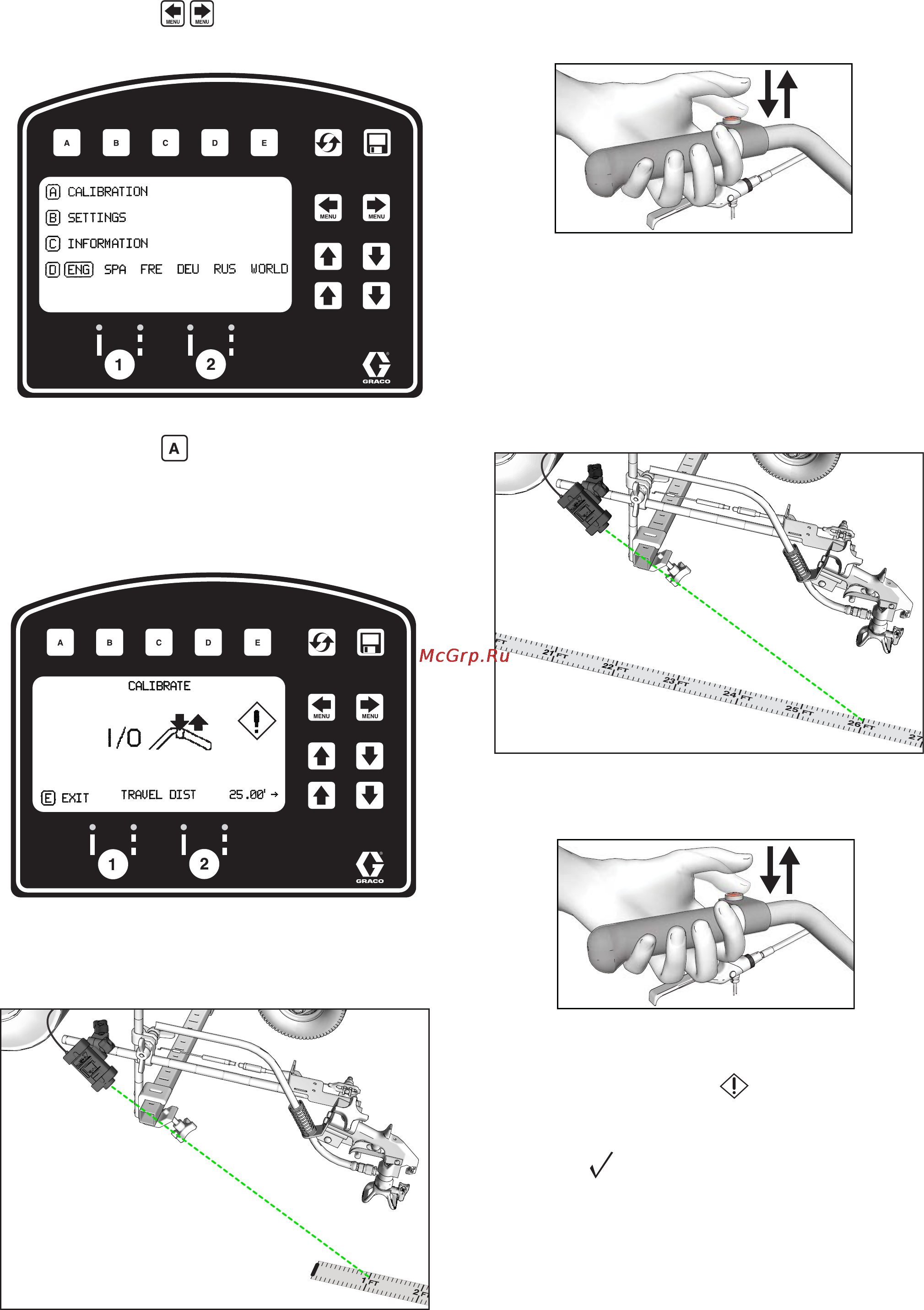

![Graco LineLazer V 200HS Инструкция по эксплуатации онлайн [36/62] 168083](/views2/1193698/page36/bg24.png)
Устройство LineLazer V, дисплей LiveLook
36 3A3704B Эксплуатация
3. Нажмите кнопку для выбора меню
Настройка/Информация.
4. Нажмите кнопку для выбора меню Калибровка.
Установите значение РАССТОЯНИЯ ПЕРЕМЕЩЕНИЯ
7,6 м (25 футов) или больше. Расстояния с большей
длиной обеспечивают лучшую точность в
зависимости от условий работы.
5. Включите лазер и совместите лазерную световую
точку со значением 30,5см (1 фут) на стальной ленте
измерительной рулетки.
6. Нажмите и отпустите регулятор пускового курка
пистолета для начала калибровки.
7. Переместите устройство для нанесения разметки
вперед. Удерживайте лазерную световую точку
на стальной ленте измерительной рулетки.
8. Остановите процесс, когда лазерная световая точка
совместится со значением 8м (26 футов), или со
значением расстояния, введенным на стальной ленте
измерительной рулетки (расстояние 7,6м/25 футов).
9. Нажмите и отпустите регулятор пускового курка
пистолета для завершения калибровки.
• Калибровка не завершена, если отображается символ
восклицательного знака .
• Калибровка завершена, если отображается символ
галочки .
10. Калибровка завершена.
Перейдите в Режим измерений (серия HP Auto), стр. 38,
и проверьте точность измерений с помощью ленты
измерительной рулетки.
ti27827a
ti27830a
ti27841a
ti27912a
ti27843a
ti27912a
