РАСПОЛОЖЕНИЕ ДАТЧИКА СКОРОСТИ:
ВАЗ 2108-2115 - датчик скорости расположен в
коробке передач со стороны левого крыла около
Подключение синего провода
стенки, разделяющей моторный отсек и салон.
ВАЗ “Классика” - в коробке передач под
днищем около выхода карданного вала со
стороны водителя.
Расположение датчика скорости в других
автомобилях уточните в документации к
автомобилю или на станции технического
обслуживания.
точните на станции
технического обслуживания какой датчик
подходит вам по посадочному месту
Рис. 3.11.
- выведит е под
капот и подключите
к коммутируемому
проводу форсунки,
рис. 3.19.
нжекторного бензинового двигателя
или дизельного двигателя с электронной
форсункой)
РОЗОВЫЙ ПРОВОД и
ТЕРМОДАТЧИК - подключите согласно
инструкции в пункте Подключение синего,
розового проводов и термодатчика.
После того, как все провода в автомобиле будут
подключены, ШЛЕЙФ с двумя разъемами,
подсоедините к бортовому
ПОДКЛЮЧЕНИЕ СИНЕГО, РОЗОВОГО
ПРОВОДОВ и ТЕРМОДАТЧИКА
СИНИЙ ПРОВОД - подключите к любому
проводу, где напряжение появляется после
ГАЗ - рядом с отверстием для прокладки кабеля,
включения зажигания, например, центральный
около рулевой колонки, см. рис. 3.10.
провод прикуривателя или провод включения
магнитолы или подключается к контакту “15”
ГАЗЕЛЬ - над педалью газа (зеленый провод).
замка зажигания.
УАЗ Патриот - провод датчика скорости
проходит в центральной консоли около рычага
переключения передач (черно-белый провод).
Если на автомобиле не установлен датчик
скорости, то можно приобрести (по месту
продажи автозапчастей, на авторынках и т. д.)
проходной датчик скорости, у
(например,
ТУ 4228-001-00225331-95 или аналогичный
имеющий 6 имп./метр).
Установите датчик в штатное место для датчика
скорости. Датчик скорости накручивается на
коробку передач вместо тросика так, чтобы
четырехгранник вошел в зацепление с выходом
скорости. На винт накручивается тросик
спидометра. Контакты “+” и “-” колодки датчика
скорости необходимо подключить к бортовой
проводке.
ОРАНЖЕВЫЙ ПРОВОД
(только для и
СИНИЙ ПРОВОД,
компьютеру, ключом
в соответствии с обозначением.

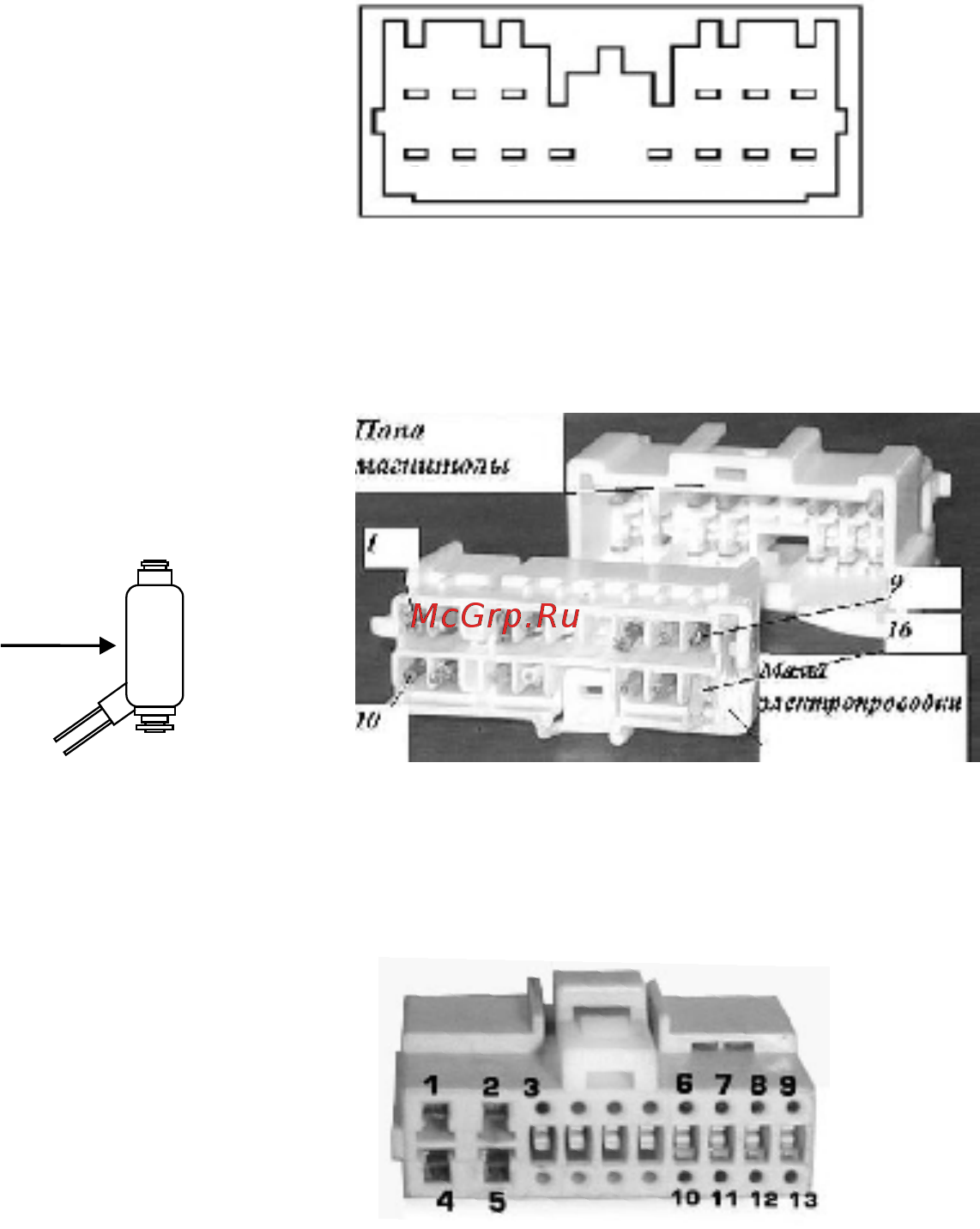

Варианты подключения синего провода:
Рис. 3.20
форсунка
11
1 2 3
4 5 6
7 8 9 10 11 12 13 14
ШТАТНЫЙ РАЗЪЕМ МАГНИТОЛЫ
(МАМА) в автомобилях MITSUBISHI
вид со стороны проводов
Рис. 3.21
ШТАТНЫЙ РАЗЪЕМ МАГНИТОЛЫ
(МАМА) в автомобилях HYUNDAI
вид со стороны проводов
Рис. 3.22
Контакт 10 (красный провод) - зажигание
Контакт 10 (красный провод) - зажигание
Рис. 3.23
ШТАТНЫЙ РАЗЪЕМ МАГНИТОЛЫ
(МАМА) в автомобилях KIA
вид со стороны проводов
Контакт 1 (черный с желтой
полосой провод) - зажигание
