Порядок корректировки:
1. Выберите предустановленную кривую. Пункт
Выбор стандартной кривой бака.
Если в автомобиле кривая бака имеет
обратный наклон, то выберите одну из
стандартных кривых для автомобилей ВАЗ.
Если в автомобиле кривая бака имеет
прямой наклон, то выберите одну из стандартных
кривых для автомобилей ГАЗ.
2. Выполните калибровку. Пункт Калибровка
под датчик уровня топлива.
4. Калибровка бака с неизвестным наклоном
кривой. Если прибор устанавливается в
автомобиль для модели которого в приборе нет
предустановленной кривой бака. Наклон
калибровочной кривой в баке неизвестен.
Порядок корректировки:
1. Определите наклон калибровочной кривой,
для определения наклона кривой выполните
калибровку бака. Пункт Калибровка под
датчик уровня топлива.
2. Выполните окончательную калибровку.
Повторите процедуру калибровки бака. Пункт
Калибровка под датчик уровня топлива.
5. Калибровка в ручном режиме
Возможна правка полностью в ручном
режиме, если не проходит автоматическая
калибровка, при этом напряжение измеряется
пользователем.
Порядок калибровки:
1. Произведите необходимые измерения и
выполните калибровку. Пункт Просмотр и
правка калибровочной кривой в ручном
режиме.
Примечание: Если бак откалиброван правильно, но
необходимо выбрать другую калибровочную
кривую, например, при временной установке
компьютера на другой автомобиль, запишите
данные калибровки, чтобы не производить
калибровку повторно.

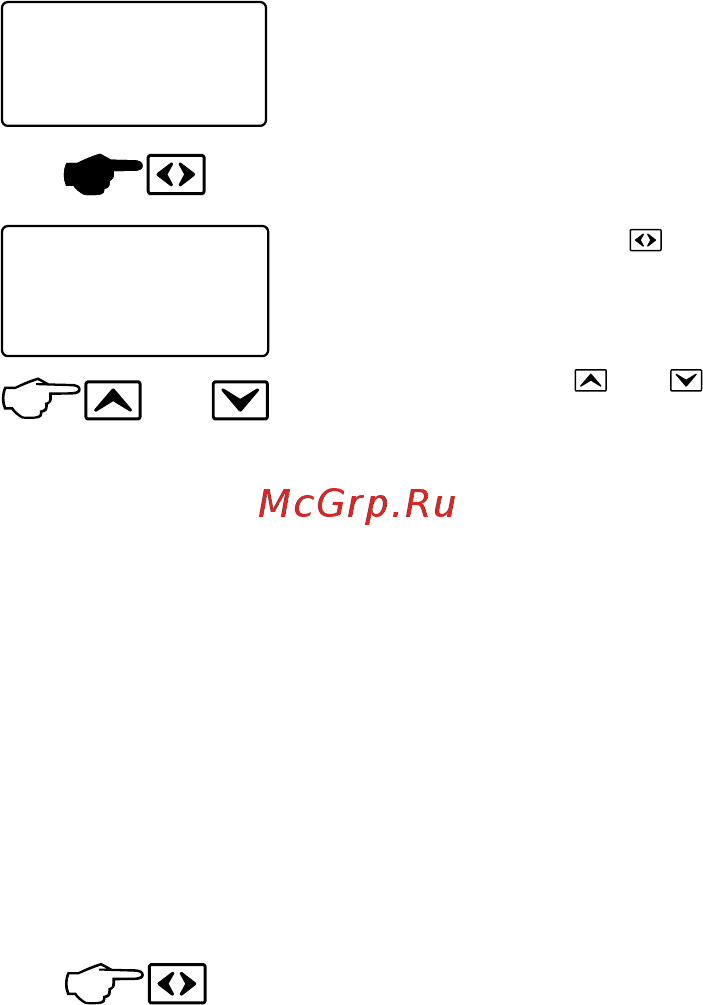

ВЫБОР СТАНДАРТНОЙ КРИВОЙ БАКА
Из режима
ТОПЛИВО В БАКЕ (БАК, л)
-входим в режим выбора
калибровочной кривой,
длительным нажатием
выбираем кнопками или
- калибровочную кривую бака:
кривая с обратным наклоном:
[21 15] - автомобили ВАЗ 9-го и 15-го семейств
[21 07] - ВАЗ модель 2107
[11 13] - автомобили ОКА
кривая с прямым наклоном:
[Б 60] - автомобили ГАЗ с объемом бака 60 л
[Б 70] - автомобили ГАЗ с объемом бака 70 л
[РУЧН] - режим индивидуальной калибровки,
для определения наклона кривой,
для более точной настройки при выборе
стандартной кривой
- выходим из режима
запоминая кривую
КАЛИБРОВКА ПОД ДАТЧИК УРОВНЯ
ТОПЛИВА В БАКЕ установленном
в автомобиле
Индивидуальная калибровка проводится для
более точного измерения количества топлива в
баке, так как датчики уровня топлива имеют
большой технологический разброс.
Необходимо убедиться, что поплавок проходит
весь диапазон значений уровня и не зависает в
каком-либо положении.
Заливать бензин необходимо либо тарирован-
ной емкостью, либо ориентируясь на показания
счетчика на бензоколонке.
Так как показания поплавка не линейны,
калибровка производится в 3 точках: пустой бак,
половина бака, полный бак.
Внимание! Для корректных показаний прибора
необходимо провести калибровку во всех трех
точках.
Измерение сигнала уровня на поплавке
рекомендуется проводить в движении на пустом
участке дороги, не создавая помех другим
участникам движения.
Внимание! выставлять точки нужно в следующем
порядке:
Нижняя точка - пустой бак
Верхняя точка - полный бак
Средняя точка - половина бака
1 4.5
БАК, л
БАК, л
2 1 1 5
или
23
