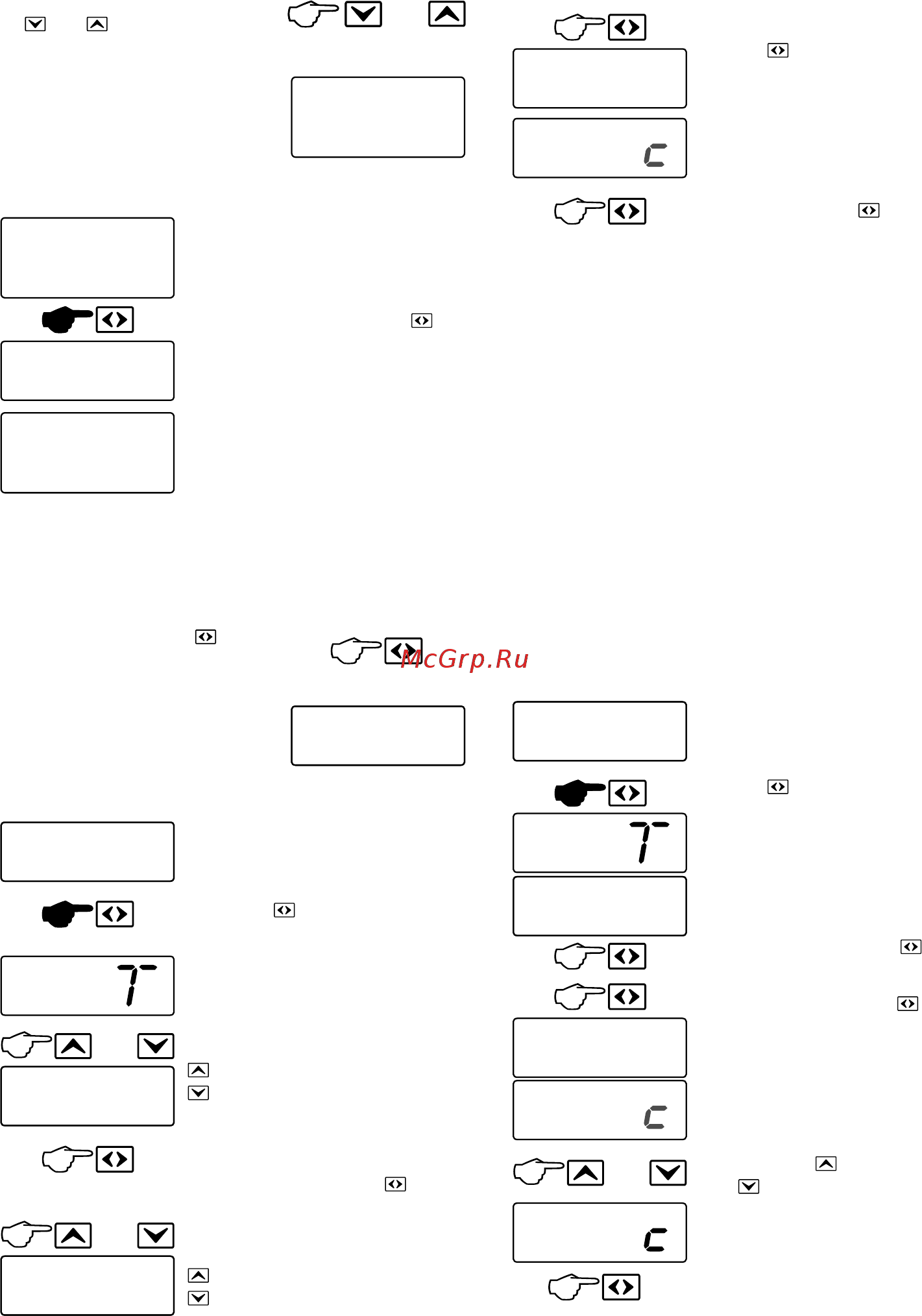

Orion БК-21 [16/36] Установка часов
![Orion БК-21 [16/36] Установка часов](/views2/1200979/page16/bg10.png)
2:5 7
ВРЕМЯ В ПУТИ
илиили
1 8 20
:
HOPP
O
Y c
или
-5
1 8 20
:
1 8 20
:
или
HOPP
O
Выходим из установки в следующей
последовательности:
- коротким нажатием на
кнопку , переведите
прибор в режим
корректировки, появится
[ КОРР ], затем мигающее
значение на дисплее
- выйдите из режима
нажав на кнопку
КОРРЕКТИРОВКА ХОДА ЧАСОВ
При недостаточной точности хода часов можно
скорректировать ход в диапазоне от - 40 до + 40
секунд в сутки, с шагом в 1 секунду.
Порядок корректировки:
Устанавливаем время на компьютере, в режиме
- Установка часов, одинаковое с эталонными
часами. Через 24 часа смотрим на сколько
различаются показания эталонных часов и
компьютерных (разность хода). В момент смены
значения смотрим на часы компьютера и
смотрим через сколько секунд произойдет смена
значения на эталонных часах (часы должны
отображать секунды). Если часы на БК отстают,
на 5 секунд в сутки, то необходимо выставить 5,
если спешат, то - 5.
Из режима ЧАСЫ
- длительным нажатием на
кнопку входим в режим
установки
- на дисплее появится [УСТ],
прибор в режиме установки,
затем мигающее значение
- нажмите на кнопку
- повторным коротким
нажатием на кнопку ,
переведите прибор в режим
корректировки, появится
[ КОРР ], затем мигающее
значение на дисплее
- нажимаем увеличиваем
или уменьшаем значение
- устанавливаем поправку
- выходим из режима
корректировки
ВРЕМЯ В ПУТИ
- нажимая кнопки
или выбираем
режим “Время в пути”
Время с момента включения
двигателя до его остановки.
При следующем включении
отсчет продолжается.
СБРОС ПОКАЗАНИЙ
Из режима - ВРЕМЯ В ПУТИ
- входим в режим сброса,
длительным нажатием
- на дисплее появится
[СБР] - сброс, произойдет
обнуление показаний
- после сброса показаний,
начнется новый отсчет в
режимах: Средний расход,
Средняя скорость, Время в пути, Общий
расход топлива, Пробег на остатке топлива
ЧАСЫ
- нажимая кнопку из
режима “Время в пути”
выбираем режим “Часы”
1 и 2 разряд - часы
3 и 4 разряд - минуты
УСТАНОВКА ЧАСОВ
Из режима ЧАСЫ
- длительным нажатием на
кнопку входим в режим
установки
- на дисплее появится [УСТ],
прибор в режиме установки,
затем мигающее значение
- устанавливаем часы
- увеличивает значение,
- уменьшает значение
- переходим к установке
значения минут, коротким
нажатием на кнопку
- устанавливаем минуты
- увеличивает значение,
- уменьшает значение
2:5 7
ВРЕМЯ В ПУТИ
C 6 P
0:00
ВРЕМЯ В ПУТИ
1 5 0 9
:
Y c
1 5 0 9
:
1 8 0 9
:
или
VII. ОСНОВНЫЕ РЕЖИМЫ
16
