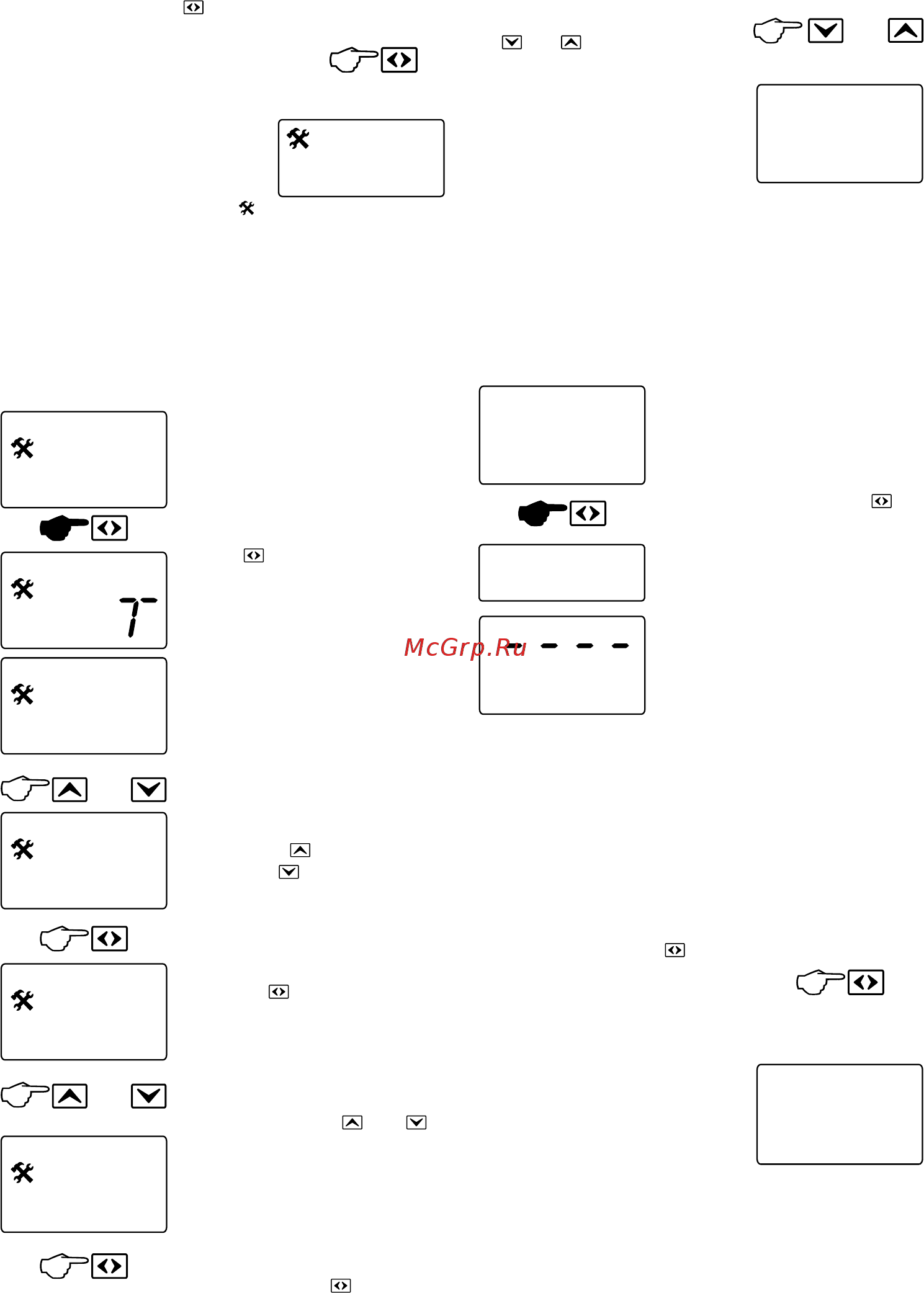

ПРОБЕГ до ТО
- нажимая кнопку
из режима “Средняя скорость”
выбираем режим
“Пробег до ТО”
На дисплее индицируется
расстояние оставшееся до
очередного ТО в тысячах
километров. Если счетчик
достигает 0 км, значок “ ”
индицируется постоянно.
Уточните расстояние между плановыми ТО
в документации к автомобилю.
УСТАНОВКА произвольного
ПРОБЕГА до ТО в тыс. км
Из режима
ПРОБЕГ до ТО
- входим в режим установки,
длительным нажатием на
кнопку
- на дисплее появится [УСТ],
прибор в режиме ввода
расстояния до ТО, затем
мигающее значение
- вводим расстояние
по разрядам,
мигающий разряд
увеличиваем или
уменьшаем
- переходим ко второму
разряду, коротким нажатием
на кнопку
- изменяем следующий
разряд, кнопками или
- выходим из режима
нажав на кнопку
5.0 0
ПРОБЕГ, км
1 0.0 0
ПРОБЕГ, км
Y c
ПРОБЕГ, км
или
или
0.0 01
ПРОБЕГ, км
2 5.0 0
ПРОБЕГ, км
2 0.0 0
ПРОБЕГ, км
2 .0 05
ПРОБЕГ, км
C 6 P
СРЕДНИЙ РАСХОД,
л/100км
1 0
СРЕДНИЙ РАСХОД,
л/100км
СРЕДНИЙ РАСХОД,
л/100км
1 0
или
СРЕДНИЙ РАСХОД ТОПЛИВА
(Л/100 КМ)
- нажимая кнопки
или выбираем режим
“Средний расход”
В д а н н о м режиме н а
дисплее высвечивается
расход топлива в литрах на
100 км пробега с момента
начала измерений.
Средний расход определяется по формуле:
Общий расход за поездку/Пробег за поездку.
Внимание! Показания среднего расхода
топлива становятся достоверными при пробеге
не менее 10 км.
СБРОС ПОКАЗАНИЙ
Из режима
- СРЕДНИЙ РАСХОД
- входим в режим сброса,
длительным нажатием
- на дисплее появится
[СБР] - сброс, произойдет
обнуление показаний
- после сброса показаний,
начнется новый отсчет в
режимах: Средний расход,
Средняя скорость,
Время в пути,
Общий расход топлива,
Пробег на остатке топлива
МГНОВЕННЫЙ РАСХОД ТОПЛИВА*
(Л/100 КМ)
- нажимая кнопку из
режима “Средний расход
топлива” выбираем режим
“Мгновенный расход
топлива (л /100км)”
В д а н н о м режиме н а
дисплее высвечивается
расход топлива в литрах на
100 км в данный момент
времени.
Следует отметить, что при резком бросании
педали газа, при переключении передачи или
при движении накатом, блок управления
прекращает подачу топлива. При этом на
дисплее высвечивается "0. 0”. При скорости
< 5 км/ч, на дисплее отображается “- - - - ”.
1 0,8
РАСХОД, л/100км
20
