p o 4
B A 3

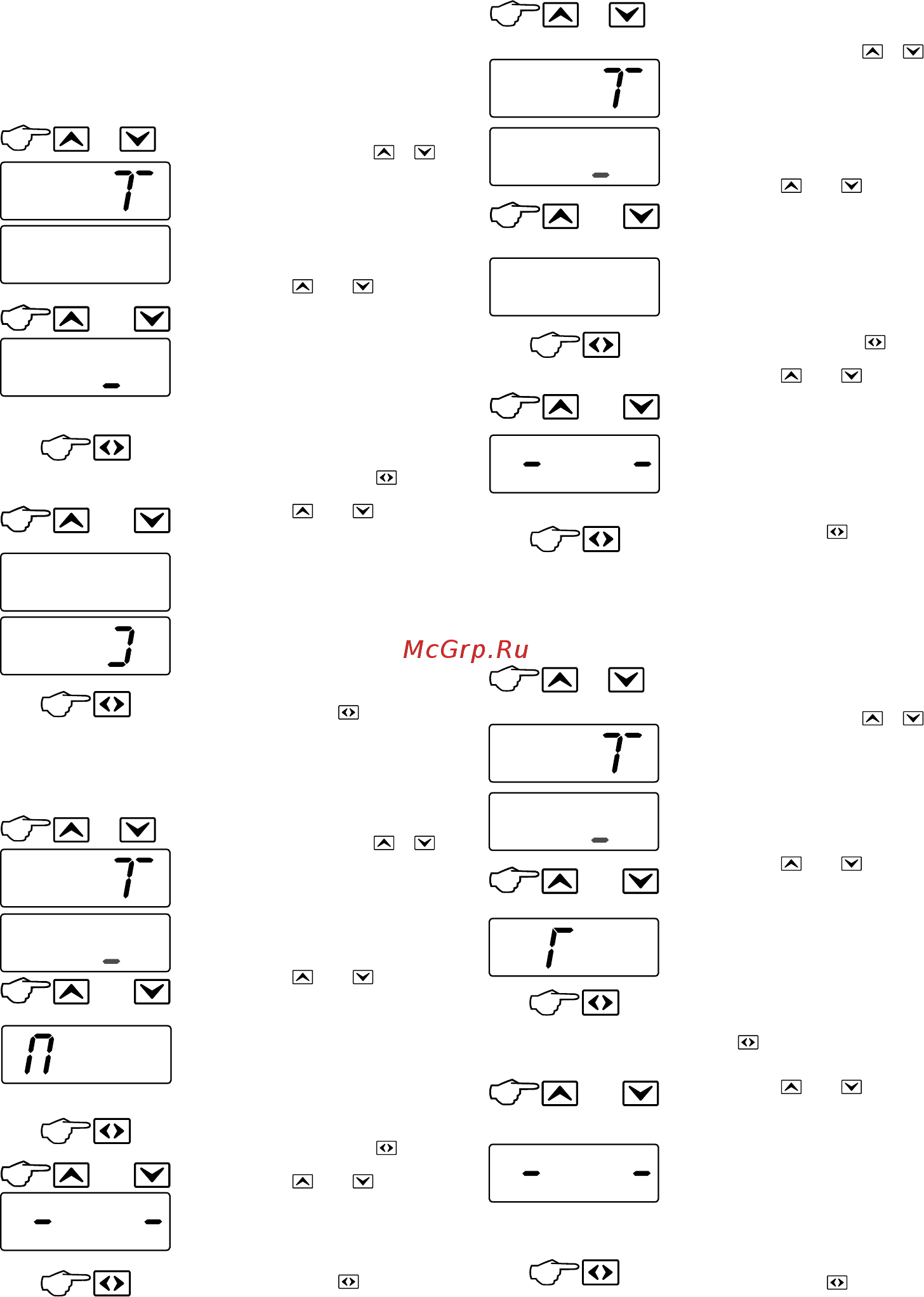

Выбор ЭБУ в автомобилях ВАЗ
Из любого режима
перейдите в режим выбора
типа двигателя. Нажмите
одновременно кнопки и
- на дисплее появится [УСТ],
прибор в режиме установки,
затем мигающее значение
- кнопками или
выберите тип подключения
согласно таблице:
[ВАЗ] - автомобили ВАЗ
- перейдите к выбору ЭБУ,
нажатием на кнопку
- кнопками или
выберите тип ЭБУ:
тип ЭБУ подберите в
соответствии с таблицей
- выйдите из режима,
нажав на кнопку
Выбор ЭБУ в автомобилях ГАЗ
Из любого режима
перейдите в режим выбора
типа двигателя. Нажмите
одновременно кнопки и
- на дисплее появится [УСТ],
прибор в режиме установки,
затем мигающее значение
- кнопками или
выберите тип подключения
согласно таблице:
[ГАЗ] - автомобили ГАЗ
- перейдите к выбору ЭБУ,
коротким нажатием на
кнопку
- кнопками или
выберите тип ЭБУ:
тип ЭБУ подберите в
соответствии с таблицей
Список поддерживаемых
ЭБУ
- выйдите из режима,
нажав на кнопку
Выберите тип подключения и ЭБУ согласно
таблице Список поддерживаемых ЭБУ, пункт
I. НАЗНАЧЕНИЕ, ОСОБЕННОСТИ.
Универсальное подключение
[УН_В]
Из любого режима перейдите в режим выбора
типа двигателя. Нажмите
одновременно кнопки и
- на дисплее появится [УСТ],
прибор в режиме установки,
затем мигающее значение
- кнопками или
выберите тип подключения:
[УНИВ] - универсальное,
если производилось
подключение по пункту
Подключение к датчикам
- перейдите к выбору типа
двигателя, коротким
нажатием на кнопку
- кнопками или
выберите тип двигателя:
[КАРБ] - для карбюраторных
и дизельных автомобилей
[ИНЖ] - для инжекторных
автомобилей и дизельных с
электронной форсункой
- выйдите из режима,
нажав на кнопку
Подключение к разным ЭБУ
Из любого режима перейдите в режим выбора
типа двигателя. Нажмите
одновременно кнопки и
- на дисплее появится [УСТ],
прибор в режиме установки,
затем мигающее значение
- кнопками или
выберите тип подключения:
[ПРОЧ] - подходит для
некоторых автомобилей,
см. таблицу Список
поддерживаемых ЭБУ
- перейдите к выбору ЭБУ,
нажатием на кнопку
- кнопками или
выберите тип ЭБУ согласно
таблице
- выйдите из режима,
нажав на кнопку
+
Y c
H A P 6
U H C
илиили
Y H 8
илиили
+
Y c
Y H 8
илиили
илиили
8 3
+
Y c
Y H 8
илиили
илиили
A 3
1 1
+
Y c
Y H 8
илиили
илиили
7.6
B A 3
VI. ВЫБОР ТИПА ДВИГАТЕЛЯ
