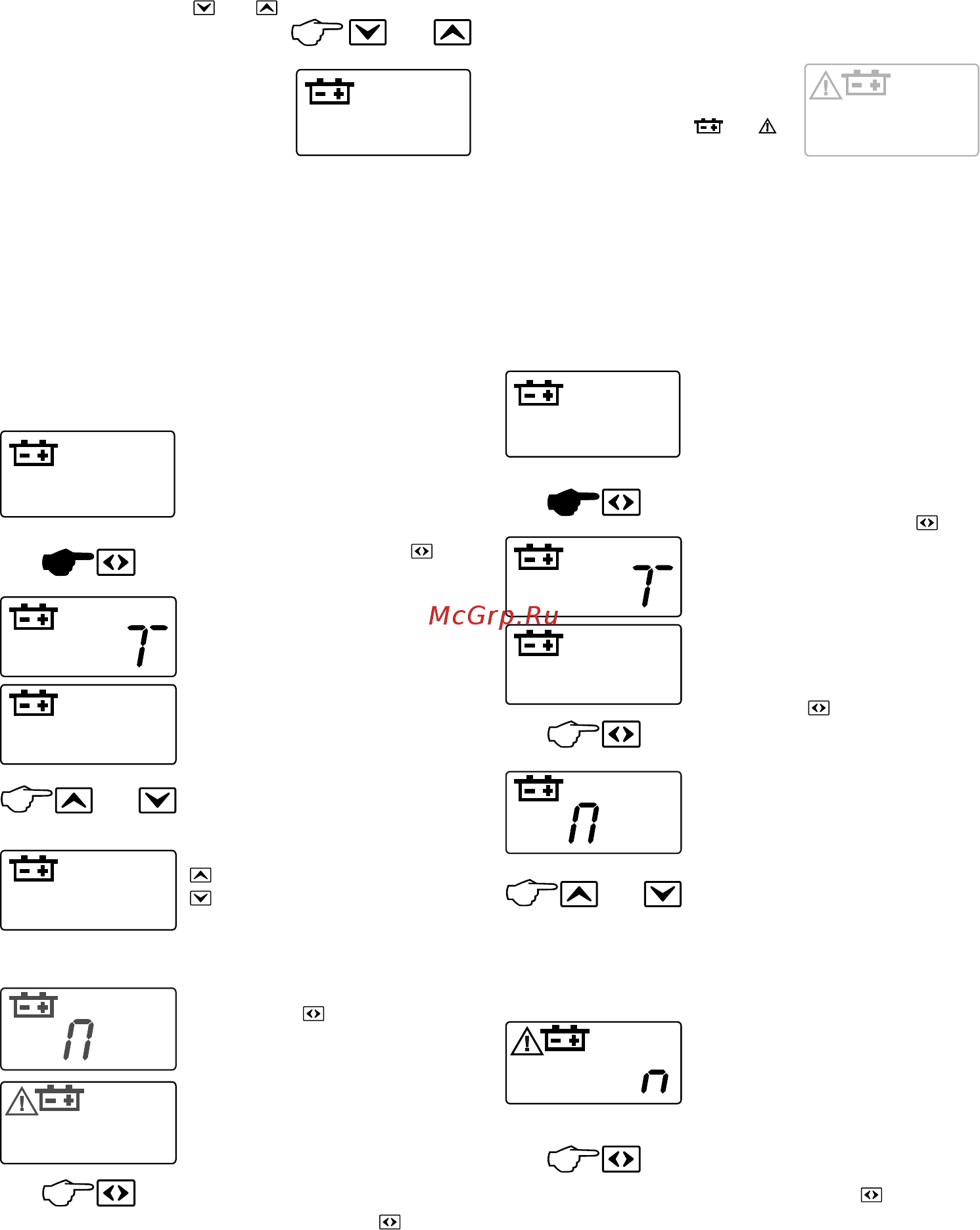

ВОЛЬТМЕТР
- нажимая кнопки или
выбираем режим
“Вольтметр”
На дисплее отображается
значение напряжения в
бортовой сети автомобиля.
КОРРЕКТИРОВКА ВОЛЬТМЕТРА
П р и смещении показаний бортового
н а п р я ж е н и я , н е о б х о д и м о п р о и з в е с т и
корректировку измерений.
Подключаем эталонный вольтметр:
плюсовую клемму к “+” диагностической
колодки или проводу с красным кембриком
минусовую клемму к “-” диагностической
колодки или проводу с черным кембриком.
Измеряем напряжение бортовой сети.
Из режима ВОЛЬТМЕТР
- входим в корректировку
показаний вольтметра,
длительным нажатием
- на дисплее появится [УСТ],
прибор в режиме
корректировки вольтметра,
затем мигающее значение
- скорректируйте показания
вольтметра до значения
измеренного эталонным
прибором
увеличиваем температуру,
уменьшаем температуру
Выйдите из режима настройки,
в следующей последовательности:
- нажмите , прибор
перейдет в режим
включения предупреждения,
появится [ ПОР ], затем
мигающее значение
- выходим из режима
подстройки, нажав
1 4.2
илиили
Y c
или
1 3.8
1 4.3
1 3.8
O P
0 F F
ВКЛЮЧЕНИЕ ПРЕДУПРЕЖДЕНИЯ
О ВЫХОДЕ НАПРЯЖЕНИЯ БОРТСЕТИ
ЗА ГРАНИЦЫ 12-15 В
И н д и к а ц и я в ы х о д а
напряжения бортсети за
границы 12-15В на дисплее
мигают символы “ ”и “ ”
и звучит предупреждающий
сигнал каждые несколько
минут.
Когда напряжение войдет в норму символы
исчезнут.
Включение и выключение
предупреждения
Из режима ВОЛЬТМЕТР
- перейдите в режим
корректировки показаний,
длительным нажатием
- на дисплее появится [УСТ],
прибор в режиме
корректировки вольтметра,
затем мигающее значение
- нажмите , прибор
перейдет в режим
включения предупреждения,
появится [ ПОР ], затем
мигающее значение:
[On] или [OFF]
- выберите необходимое
значение:
[OFF] - предупреждение
выключено
[On] - предупреждение
включено, при выходе
напряжения бортсети
за границы 12-15 В,
срабатывает предупреждение
- выходим из режима
включения предупреждения,
нажав на кнопку
Y c
1 4.2
O P
0
1 4.2
1 4.9
или
28
