СКОРОСТЬ, км/час
5 7
0 1 20
или
или
СКОРОСТЬ, км/час
O P
СКОРОСТЬ, км/час
00 90
СКОРОСТЬ, км/час
5 7
или
СКОРОСТЬ, км/час
8 0
или
0
МГНОВЕННАЯ СКОРОСТЬ (км/час)
- нажимая кнопки
или выбираем режим
“Скорость”.
На дисплее высвечивается
скорость в текущий момент
времени.
ПРЕДУПРЕЖДЕНИЕ
О ПРЕВЫШЕНИИ СКОРОСТИ
Индикация превышения
скорости автомобилем. При
увеличении скорости выше
порога, раздается короткий
звуковой сигнал, на дисплее
мигают символы “ ” и “СКОРОСТЬ, км/час”.
При уменьшении скорости ниже порога, знаки
предупреждения исчезают.
Установка порога и включение
предупреждения о превышении скорости.
По умолчанию выставлен порог - 80 км/час.
Чтобы изменить порог используйте алгоритм
приведенный ниже и установите порог скорости,
который необходимо. Функцию предупреждения
можно отключить.

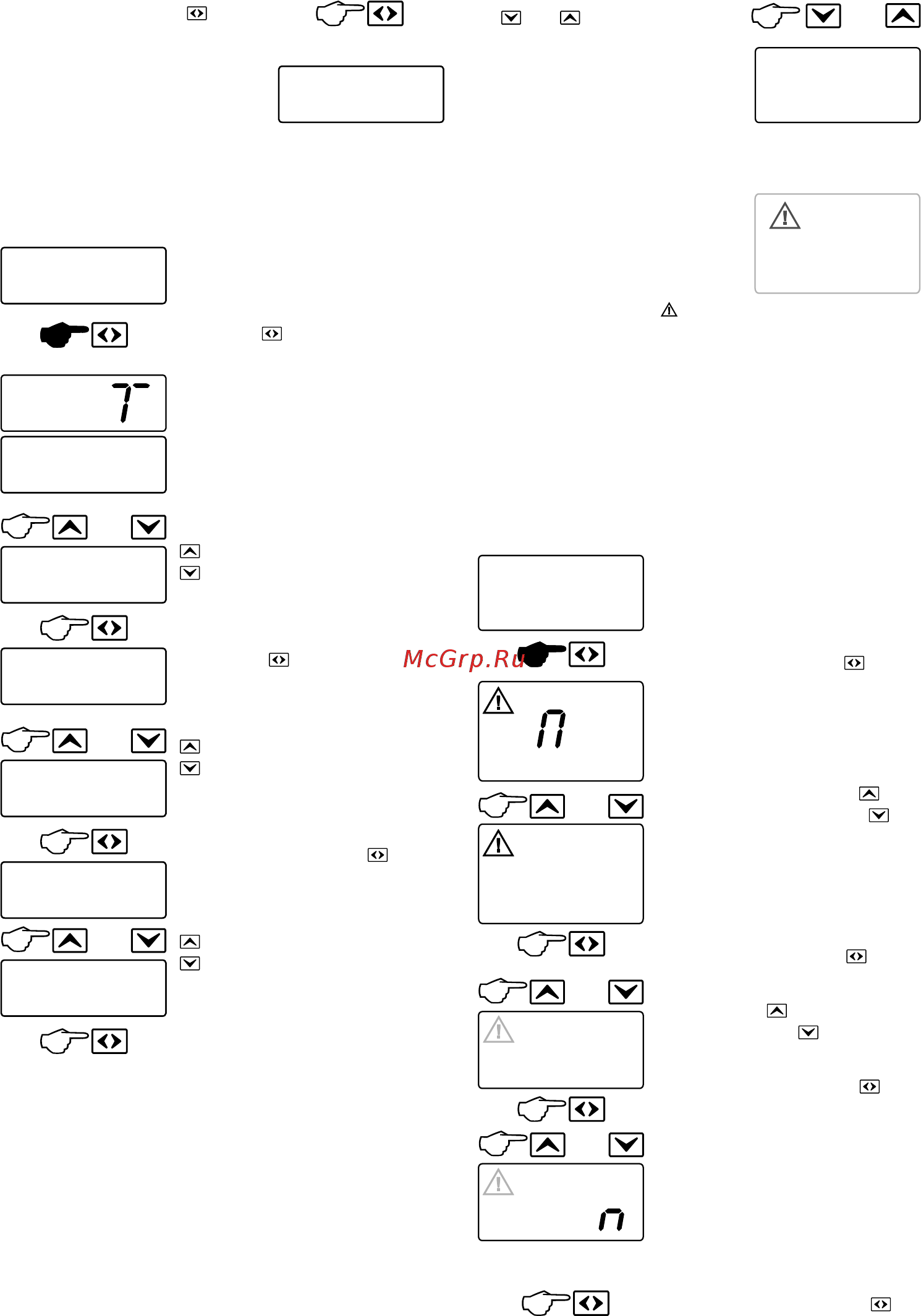

Из режима МГНОВЕННАЯ
СКОРОСТЬ (км/час)
- входим в изменение
порога, длительным
нажатием на кнопку
- на дисплее появится
[ПОР], прибор в режиме
установки порога, затем
мигающее значение
- увеличиваем значение ,
или уменьшаем значение
- устанавливаем значение
порога от 10 до 90
- или, если необходимо,
переключаем разряд,
коротким нажатием
- устанавливаем значение > 90:
увеличиваем ,
или уменьшаем
- коротким нажатием
переходим в режим
включения предупреждения
- выберите значение:
если [OFF] -
предупреждение выключено
- установите[On]
предупреждение включено, при превышении
скорости срабатывает предупреждение
- выходим из установки
17
КАЛЕНДАРЬ
- нажимая кнопку из
режима “Часы” выбираем
режим “Календарь”
На экране отображается
дата - день и месяц
УСТАНОВКА КАЛЕНДАРЯ
Из режима КАЛЕНДАРЬ
- длительным нажатием на
кнопку входим в режим
установки
- на дисплее появится [УСТ],
прибор в режиме установки,
затем мигающее значение
- устанавливаем день
- увеличивает значение,
- уменьшает значение
- переходим к установке
месяца, коротким нажатием
на кнопку
- устанавливаем месяц
- увеличивает значение,
- уменьшает значение
- переходим далее, коротким
нажатием на кнопку
- устанавливаем год
- увеличиваем значение,
- уменьшаем значение
- выходим из установки
4. 9.
Y c
1 . 1 .
или
4 . 1 .
1 . 1 .
или
4 . 9 .
4 . 1 .
2 0 1 0
или
2 0 1 0
