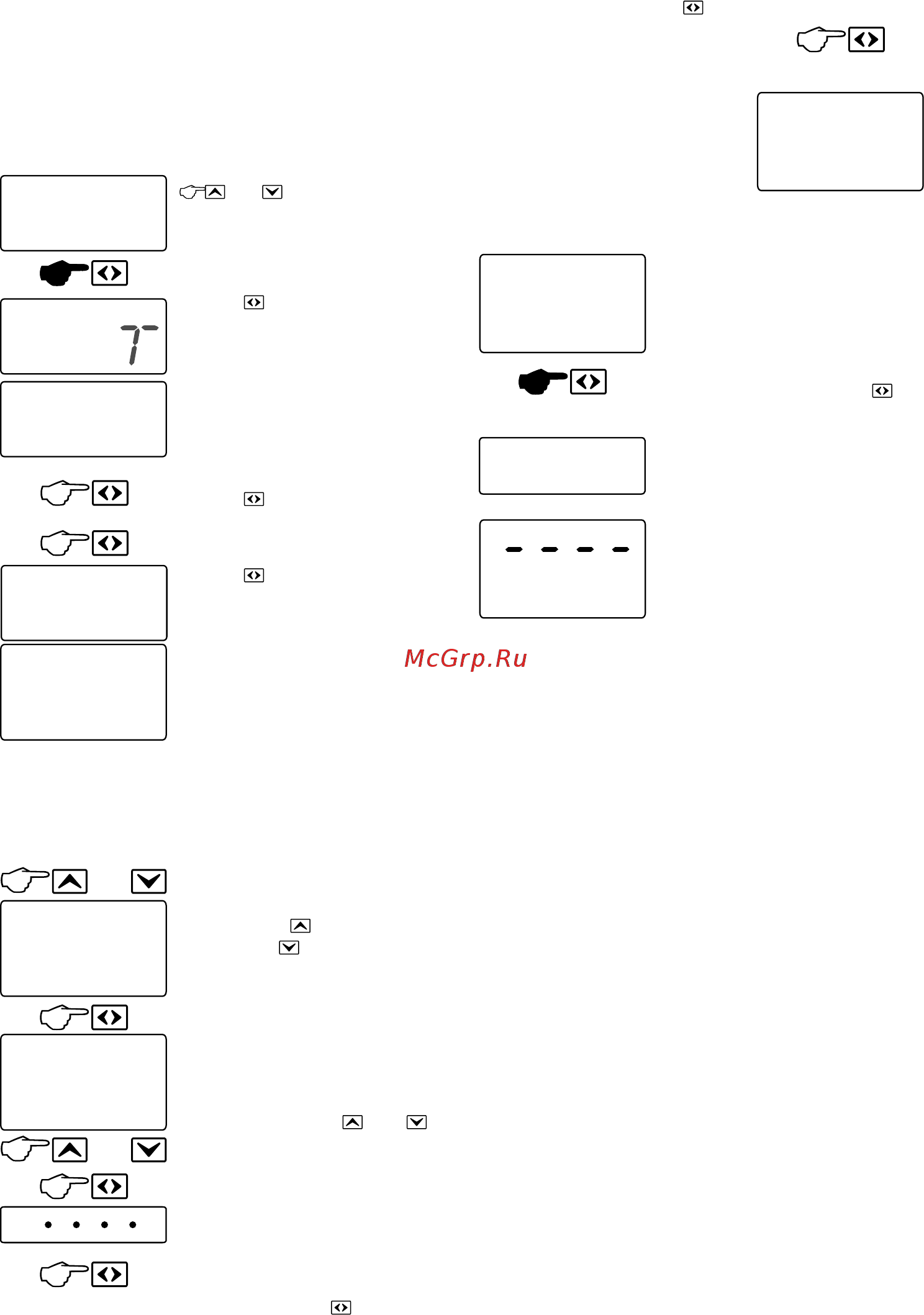

ИЗМЕНЕНИЕ в ручном режиме
КОЭФФИЦИЕНТА ПОПРАВКИ или
КОЛИЧЕСТВА ИМПУЛЬСОВ ДАТЧИКА
СКОРОСТИ
По умолчанию установлен датчик ВАЗ
6 имп/метр. Типичные значения количества
импульсов датчиков для различных автомобилей
смотрите на сайте: http://www. orionspb.ru
Порядок корректировки
или находим режим
ПРОБЕГ
- входим в режим установки,
длительным нажатием на
кнопку
- на дисплее появится [УСТ],
прибор в режиме ввода
пройденного расстояния,
затем мигающее значение
расстояния вычисленного
компьютером
- нажмите несколько раз на
кнопку , переключите
разряды не изменяя значение
- коротким нажатием на
кнопку , переведите
прибор в режим
корректировки, появится
[ КОРР ], затем значение
коэффициента поправки
или количества импульсов
Вводим количество импульсов, переключая
разряды, если выбран тип подключения
[КАРБ] или [ИНЖ].
Вводим поправку в процентах, если выбрана
связь по протоколам ЭБУ.
- изменяем мигающий
разряд, если необходимо,
увеличиваем или
уменьшаем
- переходим к другому
разряду
- изменяем следующий
разряд, кнопками или
- переходим к другому
разряду
- повторяем для других
разрядов, аналогично
- установив поправку,
выйдите из режима,
нажав на кнопку
2 5.6
ПРОБЕГ, км
Y c
ПРОБЕГ, км
0 2 5.6
ПРОБЕГ, км
HOPP
ПРОБЕГ, км
СКОРОСТЬ, км/час
ДИАГНОСТИКА
0.500
или
или
СКОРОСТЬ, км/час
ДИАГНОСТИКА
1 .501
СКОРОСТЬ, км/час
ДИАГНОСТИКА
1 0.50
C 6 P
СРЕДНЯЯ СКОРОСТЬ,
км/час
6 0
СРЕДНЯЯ СКОРОСТЬ,
км/час
СРЕДНЯЯ СКОРОСТЬ,
км/час
6 0
СРЕДНЯЯ СКОРОСТЬ (км/час)
- нажимая кнопку
из режима “Пробег”
выбираем режим
“Средняя скорость”
На индикаторе прибора
высвечивается средняя
скорость с момента начала
измерений.
СБРОС ПОКАЗАНИЙ
Из режима
- Средняя скорость
- входим в режим сброса,
длительным нажатием
- на дисплее появится
[СБР] - сброс, произойдет
обнуление показаний
- после сброса показаний,
начнется новый отсчет
в режимах: Средний расход,
Средняя скорость, Время в пути, Общий
расход топлива, Пробег на остатке топлива
19
