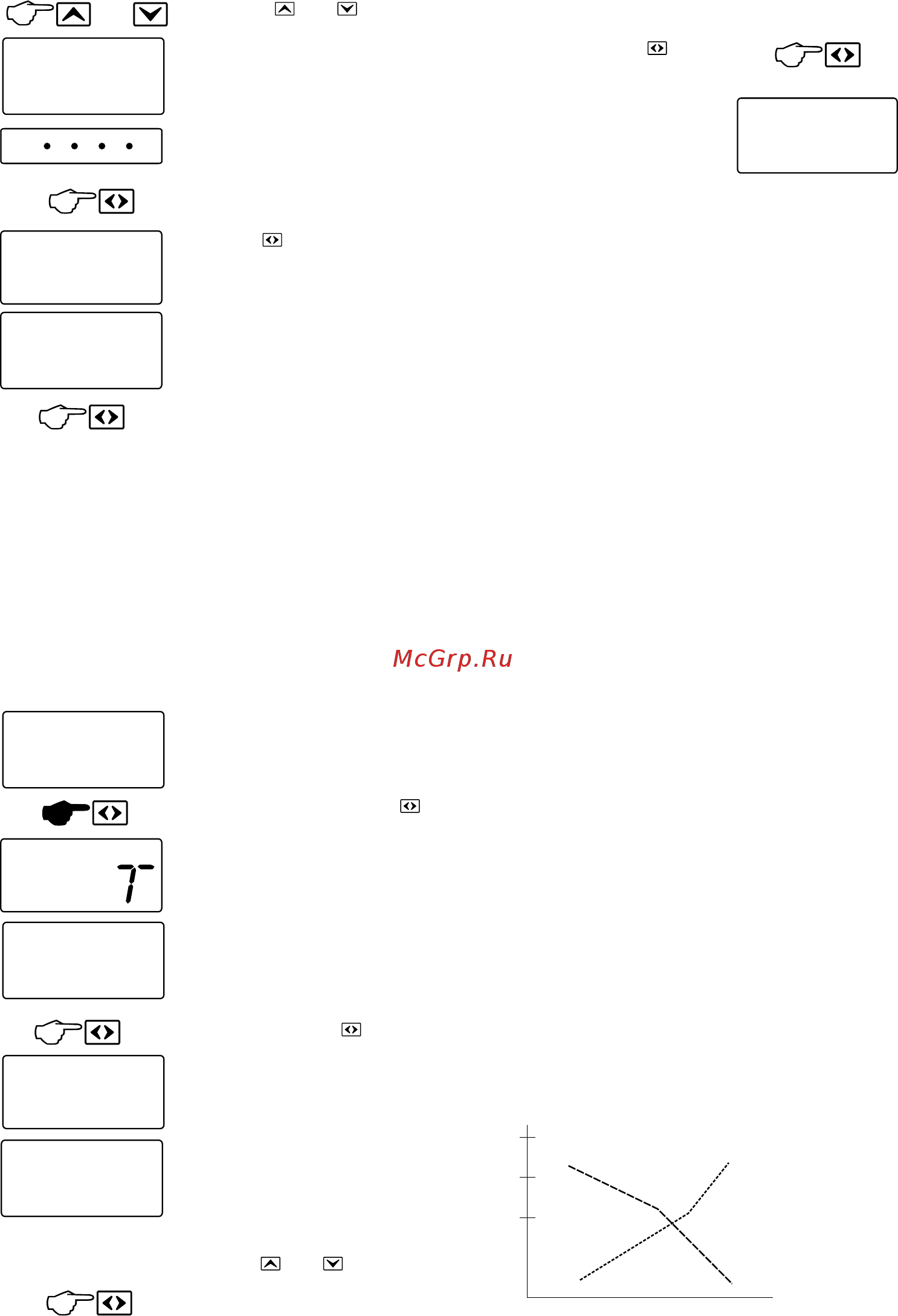

H O P P
л
- изменяем или -
следующий разряд
повторяем для других
разрядов, аналогично
,
нажимая
- на дисплее появится
[КОРР] - прибор в режиме
корректировки,
- выходим из режима
корректировки
После корректировки показания компьютера и
реальные расходы топлива должны совпадать,
если они не совпадают, повторите автоматичес-
кую калибровку или выберите другой блок
управления, возможно ЭБУ был выбран неверно.
Вы можете запомнить коэффициент поправки
и затем ввести его при ручной корректировке
(например, при замене компьютера).
Порядок ручной корректировки:
Ручная калибровка производится при известном
коэффициенте поправки.
Из режима РАСХОД, л
- длительным нажатием
входим в режим установки
расхода на дисплее появится
[УСТ] - прибор в режиме
установки, затем мигающее
значение расхода топлива.
Не изменяя значение
перейдите к режиму
корректировки
- нажмите кнопку
-
[КОРР] - прибор в режиме
корректировки, затем
- выйдите из режима
просмотра и корректировки
- входим в режим правки
коэффициента коррекции
на дисплее
отображается мигающее
значение коэффициента
коррекции
на дисплее отображается
мигающее значение
коэффициента коррекции.
В этом режиме можно
посмотреть коэффициент
коррекции, вычисленный
прибором,
если необходимо
измените коэффициент
кнопками или
или
3 .6 0
л
1 2
л
1 0
РАСХОД, л
H O P P
л
4 5
л
1 2
л
ТОПЛИВО В БАКЕ (БАК, л)
- нажимая кнопку из
режима “Расход, л”
выбираем режим “Бак, л”
На дисплей выводится
з н а ч е н и е к о л и ч е с т в а
топлива в баке.
УСТАНОВКА СТАНДАРТНОЙ КРИВОЙ
И КАЛИБРОВКА БАКА
У отечественных и импортных автомобилей,
для которых неизвестен тип датчика необходимо
провести индивидуальную калибровку, так как на
показания прибора влияет форма бака и точность
установки поплавка.
Варианты калибровки
Выберите необходимый вариант установки и
калибровки кривой бака в зависимости от модели
автомобиля. Выполните соответствующие
действия.
1. Установка стандартной кривой
Для некоторых моделей автомобилей в приборе
установлены стандартные кривые (см. пункт
Выбор стандартной кривой бака).
Порядок калибровки:
1. Выберите предустановленную кривую для
бака автомобиля. Пункт Выбор стандартной
кривой бака.
2. Корректировка стандартной кривой
Если необходимо, для более точных показаний,
производите корректировку стандартной
кривой бака, поправьте одну или несколько
точек.
Порядок корректировки:
1. Выберите предустановленную кривую.
Пункт Выбор стандартной кривой бака.
2. Выполните калибровку. Пункт Калибровка
под датчик уровня топлива.
3. Калибровка бака с известным наклоном
кривой. Если прибор устанавливается в
автомобиль, для модели которого в приборе нет
предустановленной кривой бака. Наклон
калибровочной кривой в баке известен.
Внимание! Калибровочная кривая может иметь
прямой либо обратный наклон.
2 4
БАК, лБАК, л
пустой < половина < полный
75%
>
50%
>
0
прямой
наклон
обратный
наклон
0 40
литр
процент.
напряж.
Y c
22
