I. НАЗНАЧЕНИЕ II. УСТАНОВКА ПРИБОРА

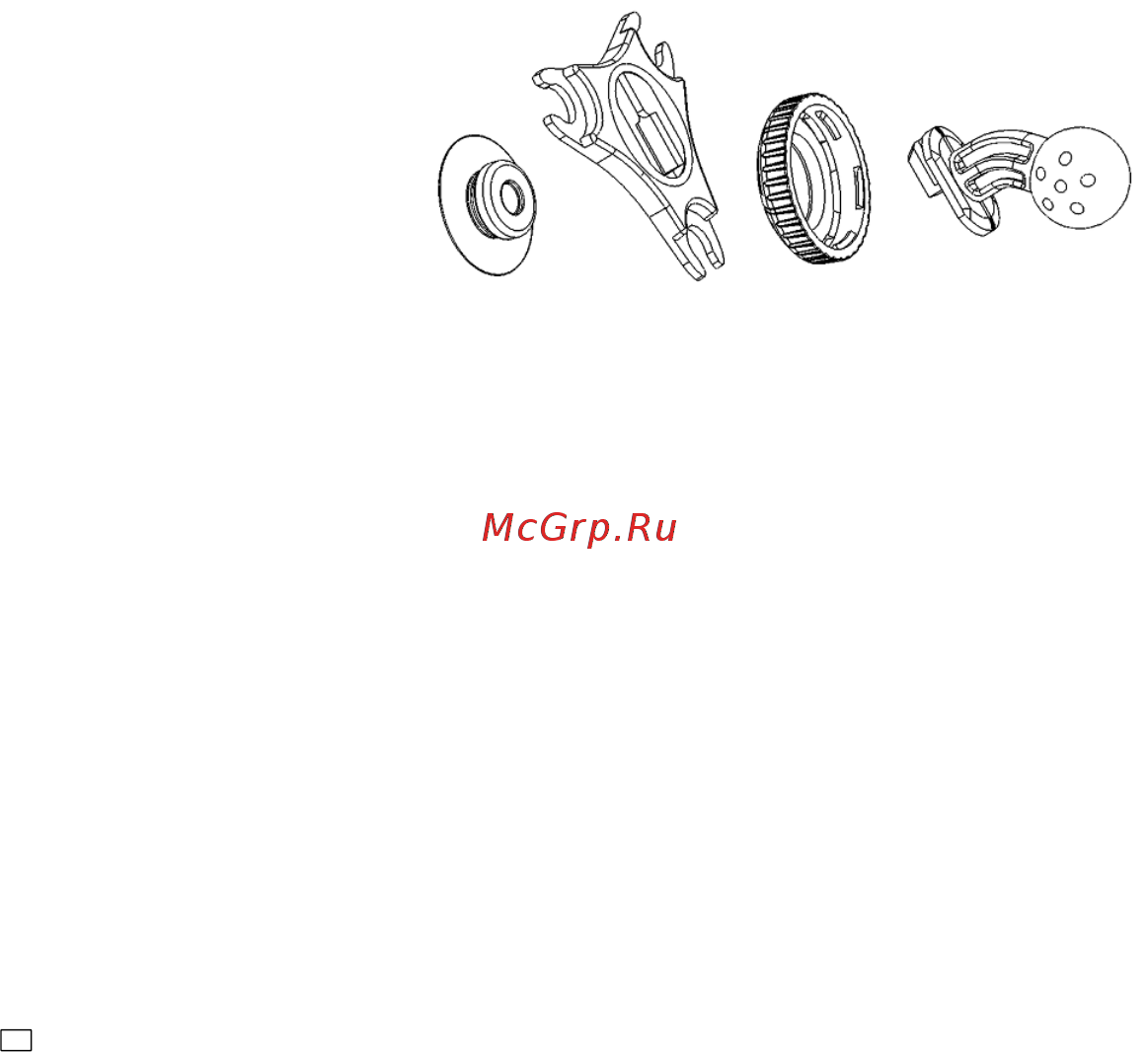

Соберите кронштейн-стойку. Рис. 2.1.
Автомобильный бортовой компьютер БК-21
1. Оденьте на кронштейн гайку-кольцо.
предназначен для оперативного контроля работы
2. Вставьте кронштейн в треугольную пластину и
основных узлов автомобиля и предназначен
сдвиньте его до упора.
для установки в любом удобном месте на
3. Навинтите гайку-кольцо с кронштейном на
автомобили, оснащенные инжекторным
корпус прибора.
двигателем с электронным блоком управления:
ВАЗ семейств: Классика, 2108, 2109, 21099,
2110-2112, 2113-2115, Нива, Шевроле-Нива,
Калина, Приора
ГАЗ: Газель, Баргузин, Соболь
УАЗ: классический, Hunter, Патриот
ИЖ ОДА; ЗАЗ Cлавута, Таврия
DAEWOO Sens, Espero, Leganza
DAEWOO Nexia, Nubira, Lanos и
CHEVROLET Lanos до 2008 г. выпуска
А также устанавливается и подключается к
датчикам на автомобили отечественного и
иностранного производства, оснащенные
карбюраторным, инжекторным или дизельным
А в т о м о б и л ь н ы й б о р т о в о й к о м п ь ю т е р
двигателем (без кодов ошибок).
устанавливается в любом удобном для водителя
месте. Прибор крепится:
1. На присосках на лобовое стекло.
ОСОБЕННОСТИ БК - 21
Установите присоски на треугольную пластину,
смочите присоски и плотно прижмите каждую
w Жидкокристаллический дисплей
присоску к гладкой поверхности в выбранном
месте установки.
wПостоянно индицируются стрелочные часы
2. На двухсторонний скотч на панель приборов
wЯркая двухцветная подсветка, имеющая
(на торпеду).
несколько ступеней регулировки яркости
Необходимо вырезать скотч так, чтобы
заполнить внутренние полости треугольной
wУстанавливается в любое удобное место
пластины.
(на лобовое стекло, торпеду, потолок)
Вырезать скотч по форме треугольной
wРусскоязычный интерфейс и удобная
пластины, приклеить скотч к треугольной
система навигации
пластине, предварительно сняв защитную
бумагу.
wБыстрый вызов любимой функции
Выбранное место установки протереть
“Горячей кнопкой”
спиртом, после чего наклеить прибор, сняв
wВыносной датчик температуры
защитную бумагу, на место установки.
3. На саморезы на потолок или на торпеду.
wЭнергонезависимая память
Разметьте места под саморезы по треугольной
wИндикация выхода параметров за границы
пластине. Прикрутите прибор.
диапазона
Ослабьте слегка кольцо кронштейна. Подберите
wОбычный или инверсный дисплей
нужный угол наклона и ориентацию прибора.
(выбирается при покупке прибора)
Затянув кольцо, зафиксируйте прибор в
выбранной позиции.
М
Рис. 2.1
гайка-
кольцо
присоска
кронштейн
треугольная
пластина
3
