Orion БК-21 [31/36] Положение дроссельной заслонки

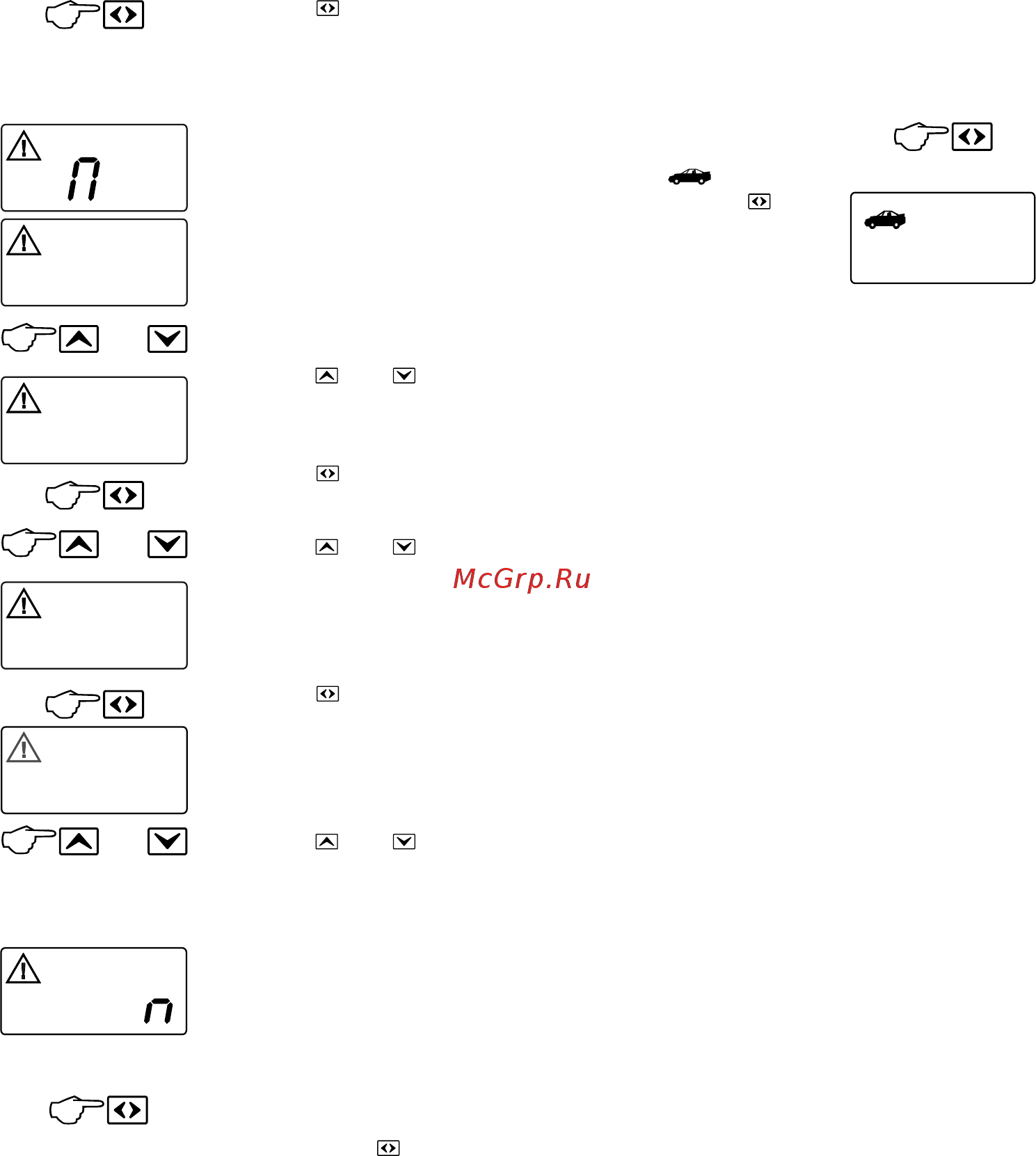

![Orion БК-21 [31/36] Положение дроссельной заслонки](/views2/1200979/page31/bg1f.png)
4 5
0 F F
O P
об/мин
0 000
об/мин
- нажмите еще раз,
прибор перейдет в режим
установки порога
превышения оборотов
- появится [ ПОР ] - прибор
находится в режиме
установки порога, затем
мигающее значение на
дисплее.
Установите пороговое
значение, при превышении
которого срабатывает
предупреждение
- кнопками или
изменяем значение разряда
- нажмите , переключится
разряд
- кнопками или
изменяем значение другого
разряда
- нажмите , прибор
перейдет в режим включения
предупреждения, появится
значение [On] или [OFF]
- кнопками или ,
выберите необходимое
значение: [OFF] -
предупреждение выключено
[On] - предупреждение
включено, при превышении
порогового значения
оборотов двигателя
срабатывает предупреждение
- выходим из режима
включения предупреждения,
нажав на кнопку
ПОЛОЖЕНИЕ ДРОССЕЛЬНОЙ
ЗАСЛОНКИ *
- из режима “Тахометр,
(ДВ.об/мин)” выбираем режим
“Положение дроссельной
заслонки ( )”
нажатием кнопки
На дисплее отображается
информация о положении
дроссельной заслонки,
выдаваемая блоком управления.
Для проверки датчика положения дроссельной
заслонки необходимо включить зажигание
(двигатель должен быть заглушен). При
плавном нажатии на педаль газа, информация
на дисплее должна монотонно, без рывков,
изменятся от 0% до 100%.
или
0 005
об/мин
или
3500
об/мин
или
0
31
