ПРОСМОТР И ПРАВКА
КАЛИБРОВОЧНОЙ КРИВОЙ БАКА
В РУЧНОМ РЕЖИМЕ
Если не проходит автоматическая
калибровка
(Измерения напряжения на датчике уровня
топлива производятся пользователем)
ПРОВОДИМ ИЗМЕРЕНИЯ
для ручного ввода точек:
Для нижней точки - пустой бак.
1. Сливаем топливо из бака, оставив немного
топлива необходимого для работы
бензонасоса, примерно 2-3 литра.
2. Заводим двигатель.
3. Измеряем напряжение на проводе бака - U бак,
для этого подключаем вольтметр к розовому
проводу и корпусу автомобиля.
4. Измеряем напряжение бортовой сети - U сеть,
для этого подключаем вольтметр, например, в
гнездо прикуривателя.
5. Зная остаток топлива, записываем значения:
количество топлива (V бак пустой) и показания
вольтметра на проводе бака (U бак пустой) и
бортсети (U сеть пустой).
Для средней точки - половина бака.
Доливаем топливо до половины бака.
Выполняем измерения для средней точки:
V бак средней точки = остаток топлива,
который вы записали для нижней точки
+ количество топлива залитого по счетчику
АЗС при заправке до половины бака).
Выполняем измерения и записываем показания
вольтметра на проводе бака (U бак средней
точки) и бортсети (U сеть средней точки),
аналогично действиям при измерениях для
нижней точки.
Для верхней точки - полный бак.
Доливаем топливо до полного бака.
Выполняем измерения для верхней точки:
V бак полный = остаток топлива, который Вы
записали для нижней точки
+ количество топлива залитого по счетчику АЗС
при заправке до половины бака
+ количество топлива залитого на АЗС при
заправке от половины до полного бака).
Выполняем измерения и записываем показания
вольтметра на проводе бака (U бак полный)
и бортсети (U сеть полный), аналогично
действиям при измерениях для нижней точки.
Рассчитываем коэффициент напряжения для
каждой из трех точек, по формуле:
Коэффициент напряжения = U бак * 100% / U сеть
Пример измерений и расчетов для нижней точки:
U бак = 8.2, U сеть = 14.3
Коэффициент напряжения = 8.2 * 100 / 14.3 = 57.3
Количество топлива V бак = 3 л
ПОРЯДОК ВВОДА ЗНАЧЕНИЙ
После того, как выполнены расчеты для 3 точек:
пустой бак, половина бака, полный бак,
необходимо провести установку точек на
компьютере.
Внимание! Для корректных показаний прибора
необходимо провести калибровку во всех трех
точках.
Внимание! Выставлять точки нужно в следующем
порядке: Нижняя точка - пустой бак
Верхняя точка - полный бак
Средняя точка - половина бака
Коэффициент напряжения = 8.2 / 14.3*100 = 57,3
Вводим количество топлива и рассчитанное
значение коэффициента напряжения для
нижней точки - пустой бак.

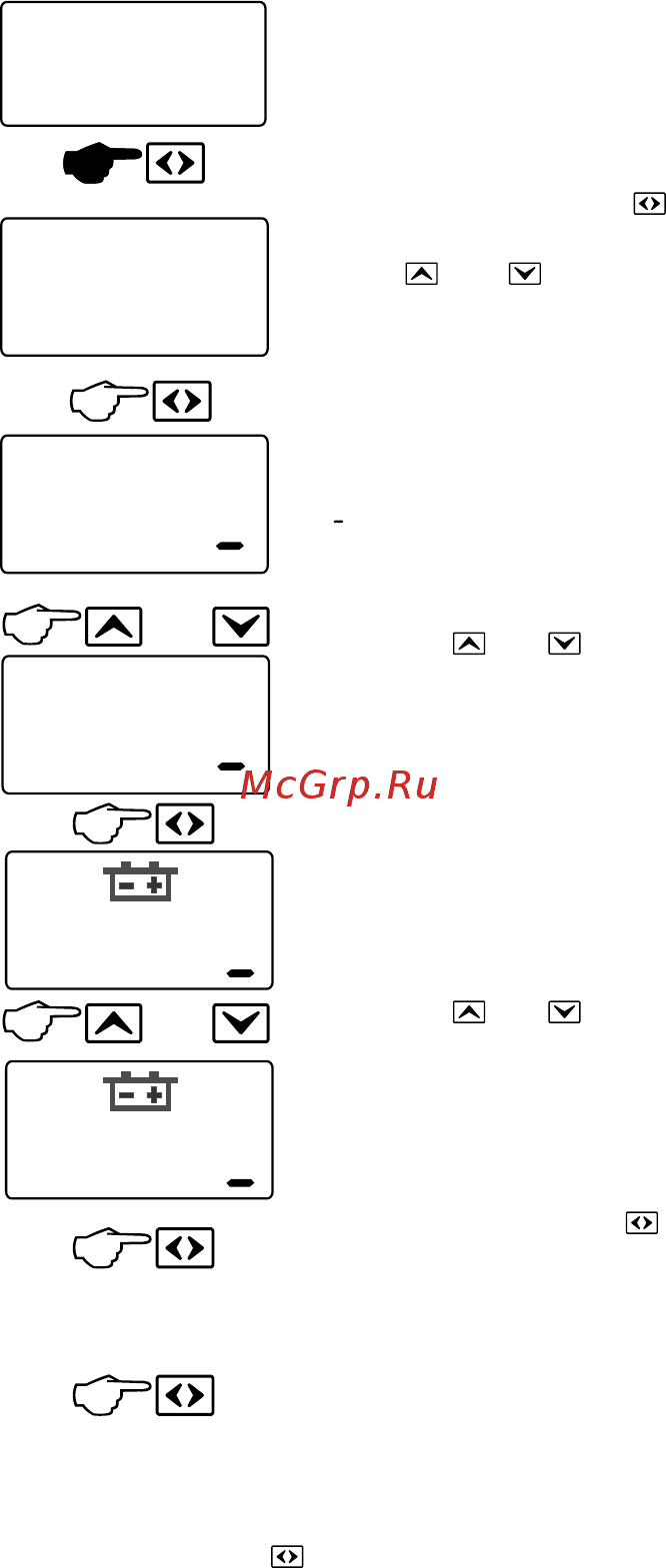

Из режима
ТОПЛИВО В БАКЕ (БАК, л)
-входим в режим выбора
калибровочной кривой,
длительным нажатием
- затем или выбираем
- [РУЧН] - калибровка под
бак автомобиля
-входим в установку
значения уровня в литрах
- на экране отображается
[ ] - количество литров
в баке и черточка внизу, что
обозначает пустой бак
- кнопками или
выставляем числовое
значение количества
топлива (V бак)
- входим в режим установки
условного напряжения на
датчике уровня топлива
- кнопками или
выставляем рассчитанное
числовое значение
коэффициента напряжения
на датчике уровня топлива
- коротким нажатием
записываем в память уровень
в литрах и коэффициент
напряжения
- чтобы выйти из режима
установки нижней точки
подождите некоторое время, прибор
автоматически выйдет из режима
или пролистайте установки других точек
нажимая кнопку
3
1 4.5
БАК, л
БАК, л
p y 4 h
БАК, л
0
или
БАК, л
0. 0
БАК, л
5 7. 3
или
БАК, л
3
25
