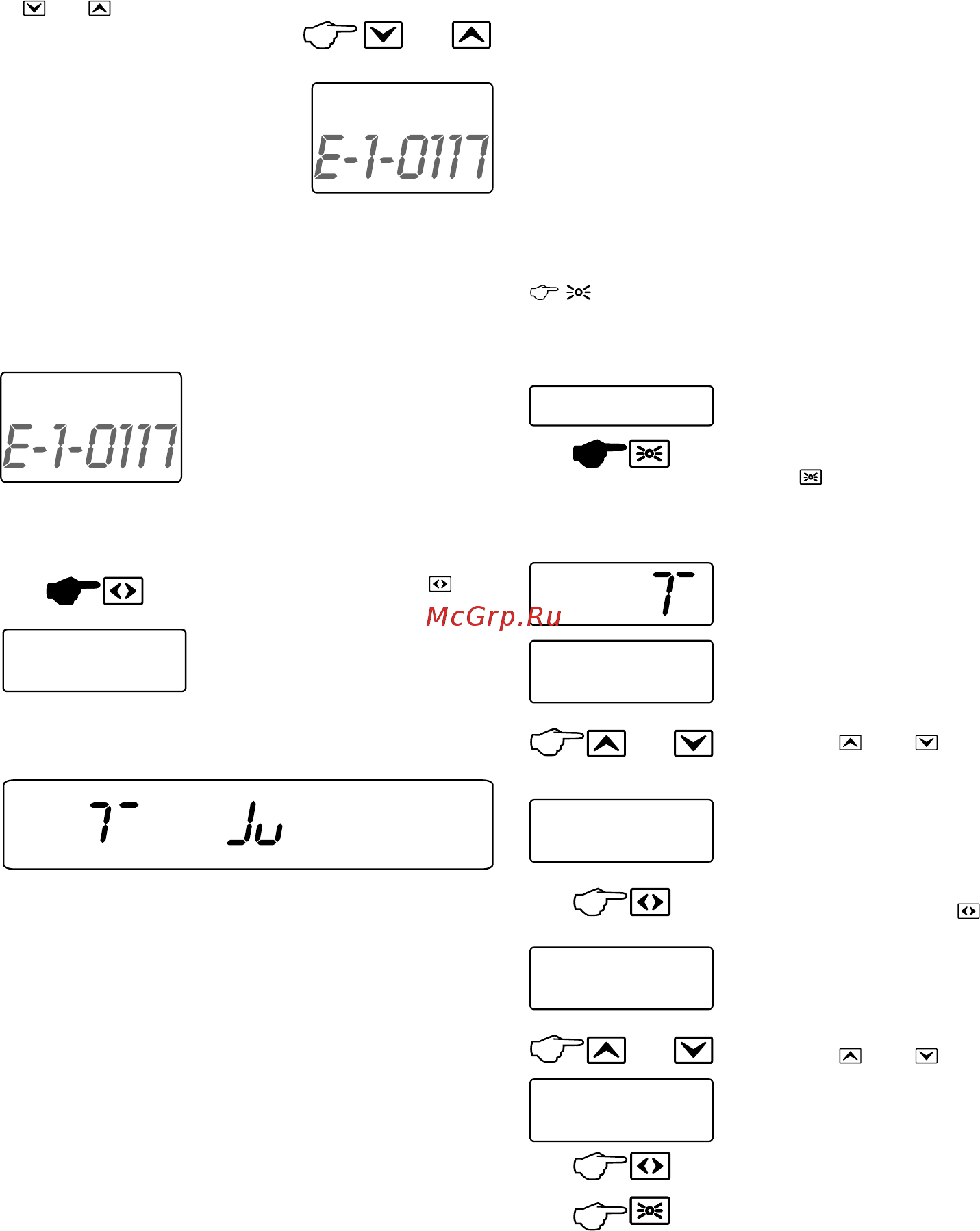

VIII. РЕГУЛИРОВКА ЯРКОСТИ,
ВЫБОР ЦВЕТА ПОДСВЕТКИ 1 и 2
При недостаточной яркости внешнего
освещения можно воспользоваться внутренней
подсветкой индикатора. Подсветка включается
автоматически при включении зажигания.
Вре м енн о вклю чить подс ветк у мож но
однократным нажатием на любую клавишу, при
этом режим не переключится. Подсветка гаснет
при выключении зажигания или через 15 секунд
после последнего нажатия на любую кнопку.
1. Переключение подсветки
В компьютере можно запрограммировать два
значения подсветки с разным уровнем яркости и
цветом.
[ ] - переключение между ними.
2. Установка яркости и цвета
любой режим кроме
установок и корректировок
- длительным нажатие
кнопки
переключаемся в режим
установки яркости и цвета
- на дисплее появится [УСТ],
прибор в режиме установки,
затем символы: цвет и
уровень яркости
[С 2] - настройка синего
цвета подсветки
- кнопками или ,
выберите яркость подсветки
синего цвета (регулировка
яркости производится
шагами на дисплее цифры
от 0 до 8)
- коротким нажатием ,
переключитесь на установку
другого цвета
[З 2] - настройка зеленого
цвета подсветки
- кнопками или ,
выберите яркость подсветки
зеленого цвета
- выйдите из режима
Переключите экран
Установите для второго экрана яркость и цвет
подсветки (настройки производятся аналогично).
Компьютер запоминает и в дальнейшем всегда
устанавливает выбранные цвет и яркость
подсветки.
ЛЮБОЙ РЕЖИМ
Y c
c 2
или
c 8
3 5
или
3 0
ДИАГНОСТИКА
илиили
C 6 P
ДИАГНОСТИКА*
индикация кодов неисправностей
- нажимая кнопки
или выбираем режим
“Диагностика”
Прибор бегущей строкой
показывает порядковый
номер неисправности и ее
код, если ошибок нет, на
дисплее бежит надпись
[НЕТ ОШИБОК]
СБРОС кодов неисправностей
Из режима
ДИАГНОСТИКА
- на дисплее прибор бегущей
строкой показывает
порядковый номер
неисправности и ее код.
- длительное нажатие
приводит к удалению кодов
неисправностей, хранящихся
в памяти блока управления
если ошибок нет, на дисплее бежит надпись -
[НЕТ ОШИБОК]
При следующем включении двигателя гаснет
лампочка “Check Engine”. Но если неисправность
не устранена или возникает вновь, коды ее снова
будут установлены и проиндицированы.
Расшифровка кодов неисправностей приведена
в приложении.
ДИАГНОСТИКА
he ou 6oh
33
