МГНОВЕННЫЙ РАСХОД ТОПЛИВА*
(Л/ЧАС)
-кнопкой из режима
“Средний расход, л”
выбираем режим
“Расход, л/час”
В данном режиме на
дисплее высвечивается
расход топлива в литрах в
час в данный момент
времени.
Быстрая корректировка для автомобилей
с инжекторным двигателем или при
подключении к электронной форсунке:
Для быстрой подстройки на холостом ходу на
прогретом двигателе, введите паспортное
значение мгновенного расхода (л/час) топлива
вашего автомобиля, например 1 л/час, или,
если известно значение мгновенного расхода
конкретно для вашего автомобиля.

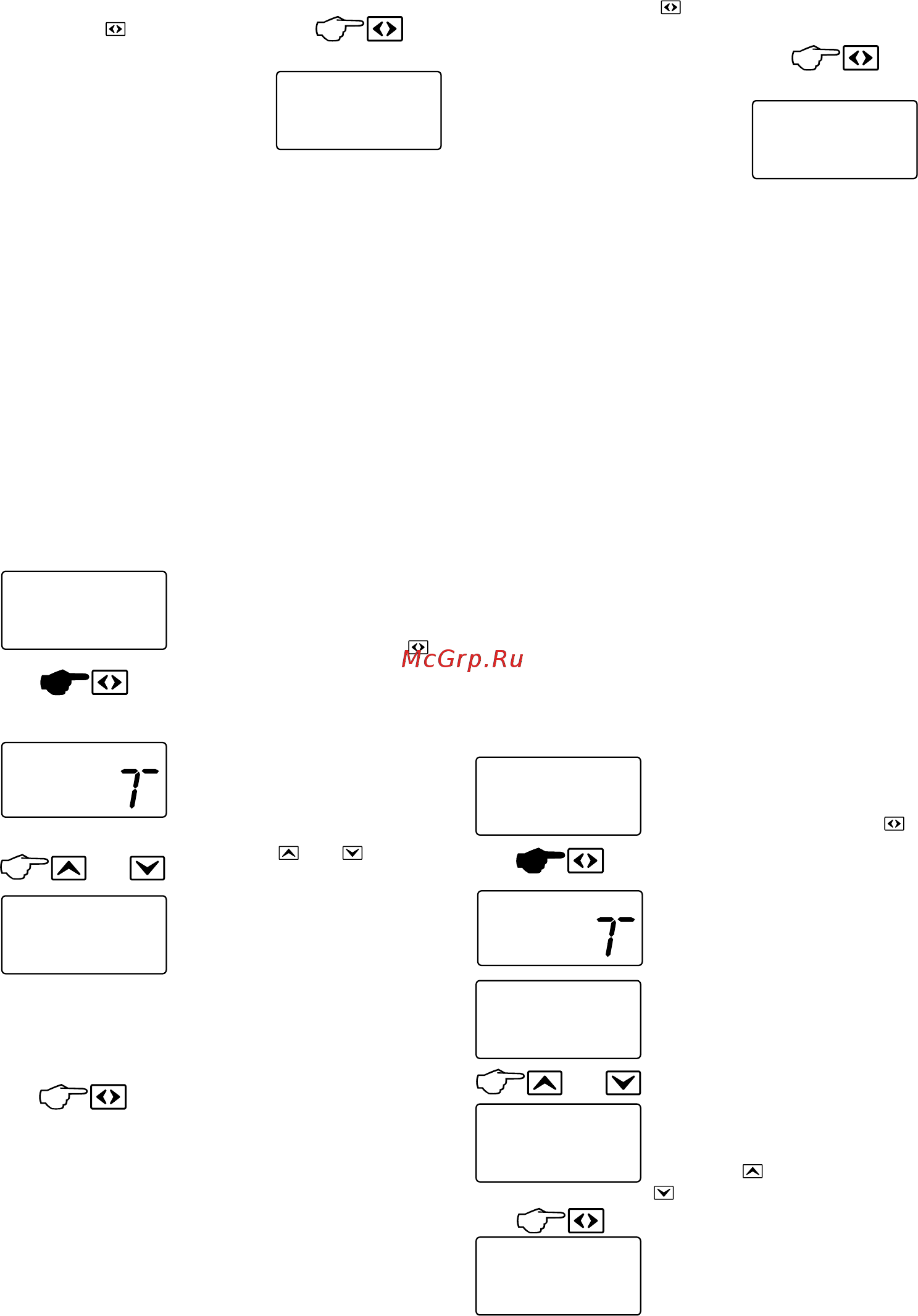

1. Заведите и прогрейте двигатель
2. Войдите в режим быстрой корректировки:
Из режима
- РАСХОД, л/час
- длительным нажатием
входим в режим
корректировки
- на дисплее появится
[УСТ] - прибор в режиме
установки, затем мигающее
значение мгновенного
расхода топлива
- кнопками или введите
паспортное значение
мгновенного расхода (л/час)
топлива вашего автомобиля,
или, если известно значение
мгновенного расхода
конкретно для вашего
автомобиля.
Поправка отобразится на
экране
- выйдите из режима,
компьютер вычислит и
запомнит коэффициент
поправки.
1. 6
РАСХОД, л/час
1. 6
РАСХОД, л/час
или
Y c
1. 0
РАСХОД, л/час
ОБЩИЙ РАСХОД ТОПЛИВА (л)
- нажимая кнопку из
режима “Средний расход”
или “Мгновенный расход”
выбираем режим “Расход, л”
На дисплее отображается
расход топлива с момента
начала измерений.
КОРРЕКТИРОВКА РАСХОДА ТОПЛИВА
Так как возможны неточности расчета расхода
топлива из-за того, что форсунки имеют
технологический разброс, закоксовываются,
загрязняются и т. д. необходимо скорректировать
коэффициент поправки. Коэффициент поправки
может изменятся от -60% до +60%. Коэффициент
коррекции можно изменить в автоматическом
или ручном режимах. В автоматическом режиме
коэффициент вычисляется только при расходе
топлива большем, чем 20 литров.
1. Заправляем полный бак.
2. Обнуляем средние параметры.
Обнуление накопленных данных - в режимах:
Средний расход, Средняя скорость,
Время в пути, Общий расход топлива,
Пробег на остатке топлива
3. Расходуем примерно 30-40 литров бензина.
4. Заправляем полный бак и запоминаем
количество топлива, залитого на заправочной
станции.
5. Входим в режим корректировки расхода топлива:
Из режима РАСХОД, л
- длительным нажатием
входим в режим установки
расхода
- на дисплее появится
[УСТ] - прибор в режиме
установки, затем
на дисплее отображается
количество истраченного
топлива, подсчитанное
бортовым компьютером,
(последний разряд мигает)
- корректируем значение
до количества залитого
топлива, индицируемого на
счетчике заправочной
станции. увеличиваем или
уменьшаем разряд
- переходим к другому
разряду
Порядок автоматической корректировки:
4 5
РАСХОД, л
или
Y c
1 0
РАСХОД, л
32.5
л
32.0
л
3 .6 0
л
21
