Fr-19
Franças

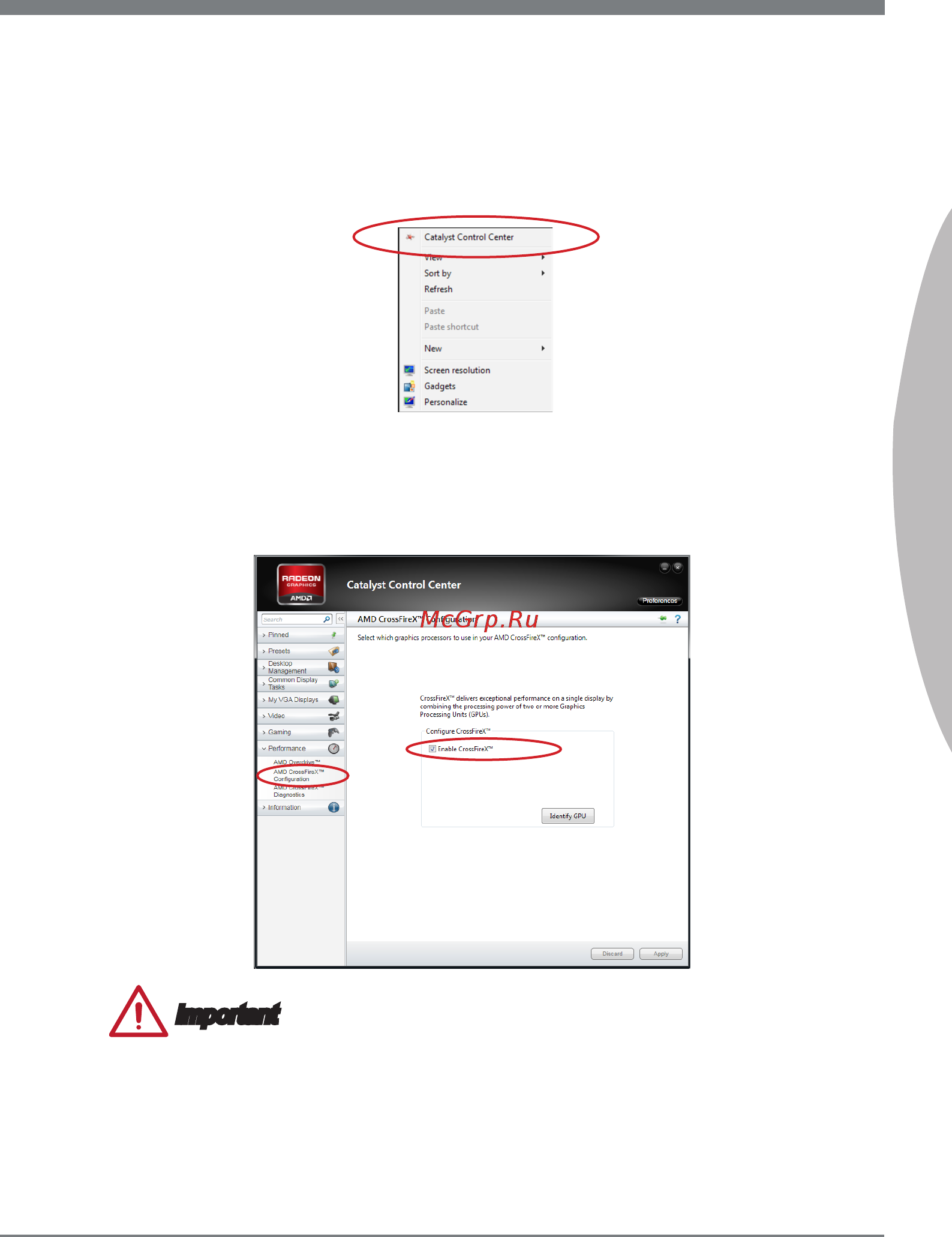

Démarrer l'ordnateur et nstaller les plotes ans que logcels comprs dans votre
paquet de carte vdéo. Pour plus d'nformaton, veullez vous référer au manuel
enmené avec votre carte vdéo.
Quand le matérel et le logcel sont tous correctement nstallés, réntalsez le sys
-
tème. Après entrer dans le système d’explotaton (OS), clquez drote sur le bureau
et chosssez “Catalyst Control Center II”.
3.
4.
Il faut actver CrossFre™ pour fare opérer le mode CrossFre™. L'écran suvant
apparaît dans Catalyst Control Center. Cet écran peut se dérer un peu selon votre
système d'explotaton.
5.
Important
Un système CrossFre
TM
a quatre modes d’achage possbles:
SuperTlng
Scssor Mode
Alternate Frame Renderng
Super Ant-alasng.
Pour plus de détals, veullez consulter le manuel de la carte graphque au fabrcant.
•
•
•
•
