Ru-10
Системная плата MS-7751

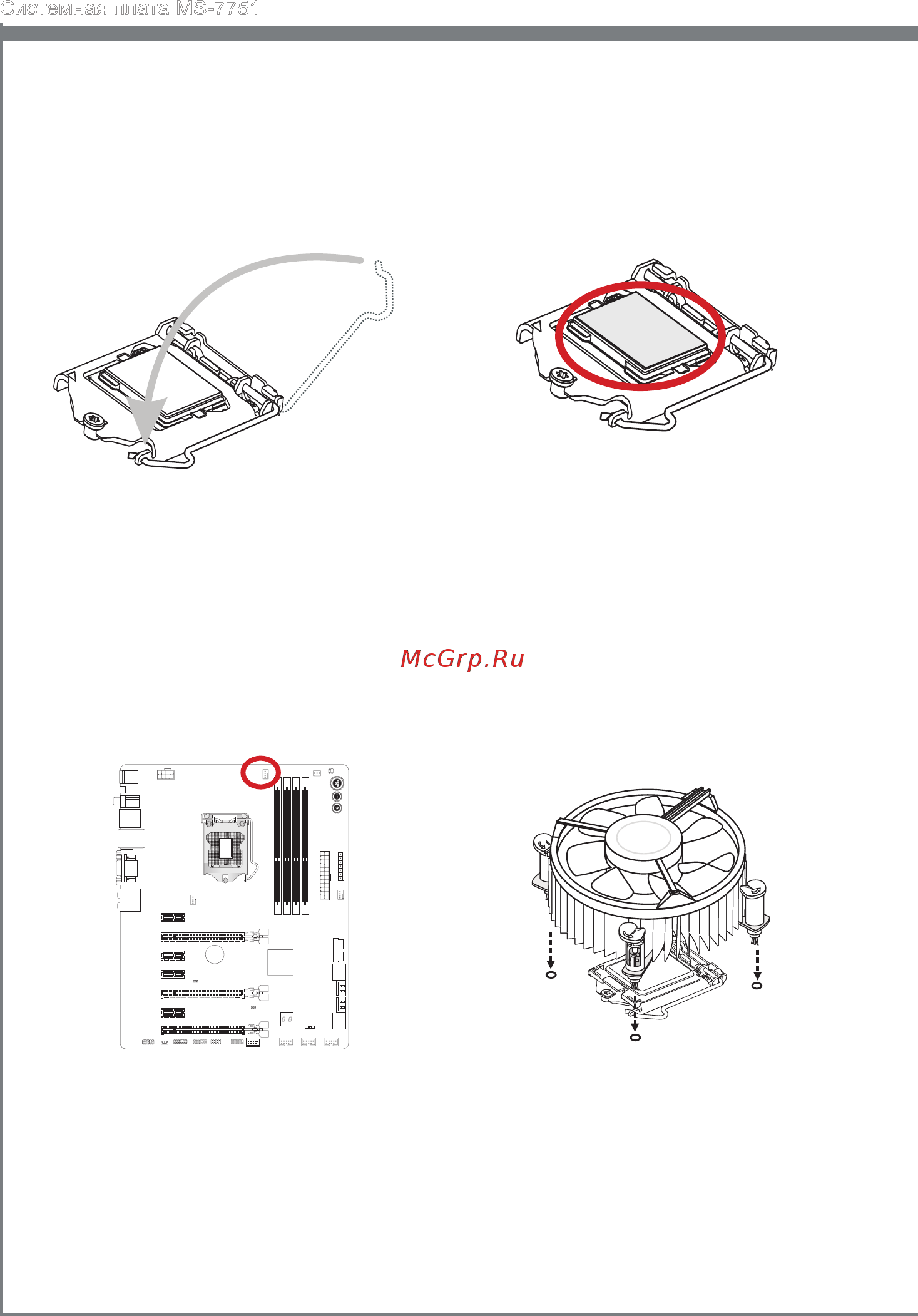

Проверьте надежность установки
процессора в соответствующем
гнезде. Опустите вниз рычаг фик-
сации и закрепите его за ушко
крючка фиксации.
5. Равномерно нанесите тонкий слой
термопасты (или термоленту) на
верхнюю панель процессора. Это
позволяет увеличить теплопере-
дачу и предупреждает перегрева-
ние процессора.
6.
Найдите разъем для вентилятора
ЦП на материнской плате.
7. Установите радиатор на материнс-
кую плату, направив его провода в
сторону разъема для вентилятора
и совмещая крючки с отверстиями
в материнской плате.
8.
