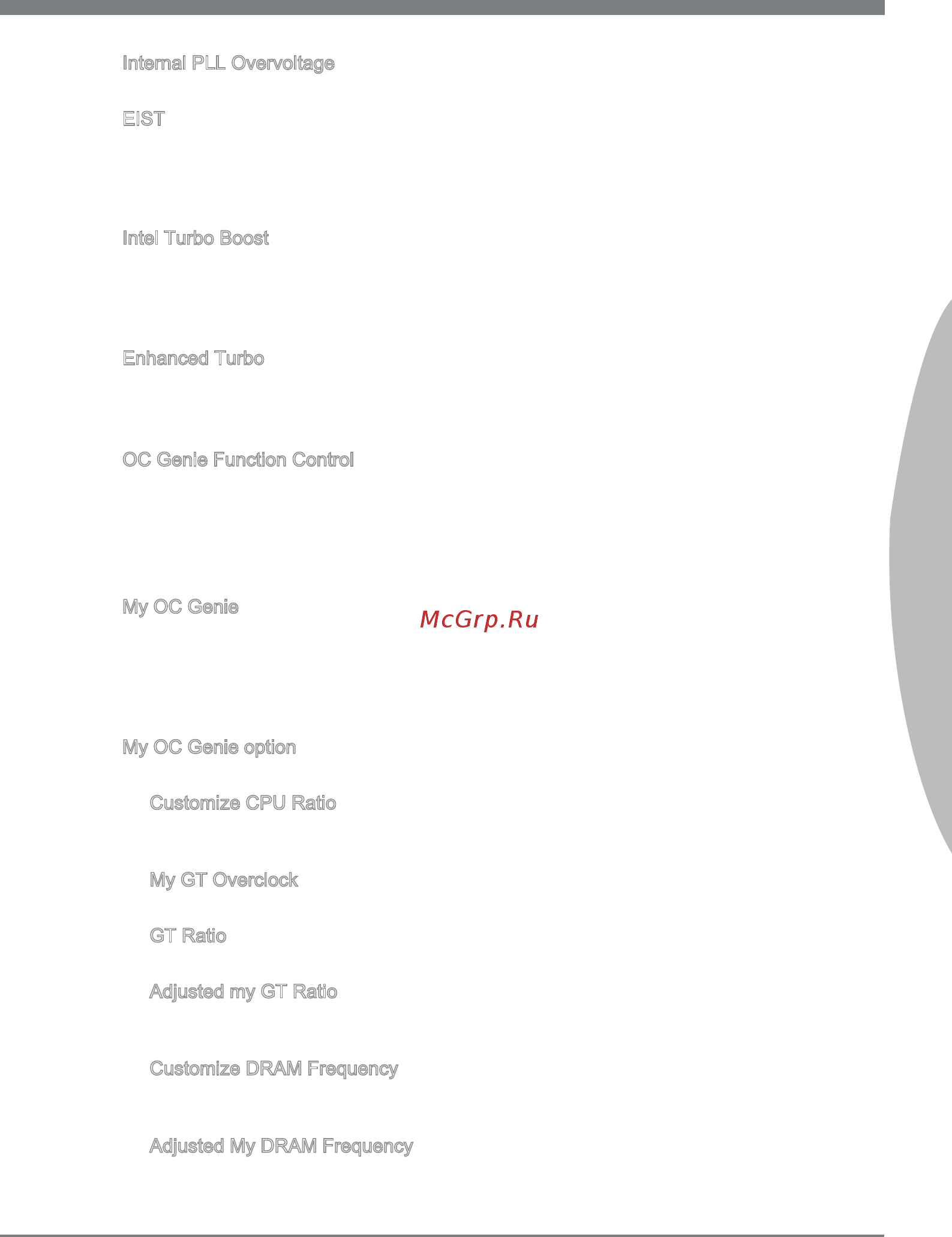

Ru-41
Русский
Internal PLL Overvoltage
Данный параметр используется для регулировки напряжения ФАПЧ (PLL).
EIST
Технология Enhanced Intel SpeedStep позволяет установить уровень производи-
тельности микропроцессора при электропитании от батарей или от сети. Данное
поле отображается только в том случае, если установленные процессоры подде-
рживают эту технологию.
Intel Turbo Boost
Данная кнопка служит для включения или отключения технологии Intel Turbo
Boost, которая автоматически повышает вышеуказанные характеристики произ-
водительности ЦП (если для работы приложений требуется максимальная произ-
водительность процессора).
Enhanced Turbo
[Включение] Увеличение всех процессорных ядер до максимальной частоты в
режиме Intel Turbo Boost .
[Выключение] Выключение этой функции.
OC Gene Functon Control
Функция OC Gene будет автоматически разгонять настройки процессора на
оптимальную прогзводительность.
[По параметру BIOS] Определяет,активирована ли функция OC Gene по BIOS.
[По кнопке на плате] Определяет,активирована ли функция OC Gene по кнопке
OC Gene на плате.
My OC Gene
Этот элемент используется для выбора опции пользовательской настройки пара-
метров OC Gene. При выборе функции [Default] OC Gene используются парамет-
ры ОС по умолчанию для разгона системы. Опция [Пользовательская настройка]
позволяет изменять конфигурацию подменю «My OC Gene opton» вручную для
OC Gene.
My OC Gene opton
Нажмите <Enter> для входа в подменю.
Customze CPU Rato
Этот элемент позволяет конкретным отношением CPU для функции OC Ge-
ne.
My GT Overclock
Этот элемент используется для включения/ выключения функции OC Gene.
GT Rato
Этот элемент позволяет конкретным отношением GT для функции OC Gene.
Adjusted my GT Rato
Этот пункт показывает частоту встроенного графического ядра.когда OC Gene
запущен.Только для чтения.
Customze DRAM Frequency
Этот пункт позволяет конкретным отношением частоты DRAM для функции OC
Gene.
Adjusted My DRAM Frequency
Этот пункт показывает тактовую частоту DRAM при загрузке OC Gene. Только
для чтения.
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
