De-22
MS-7751 Motherboard

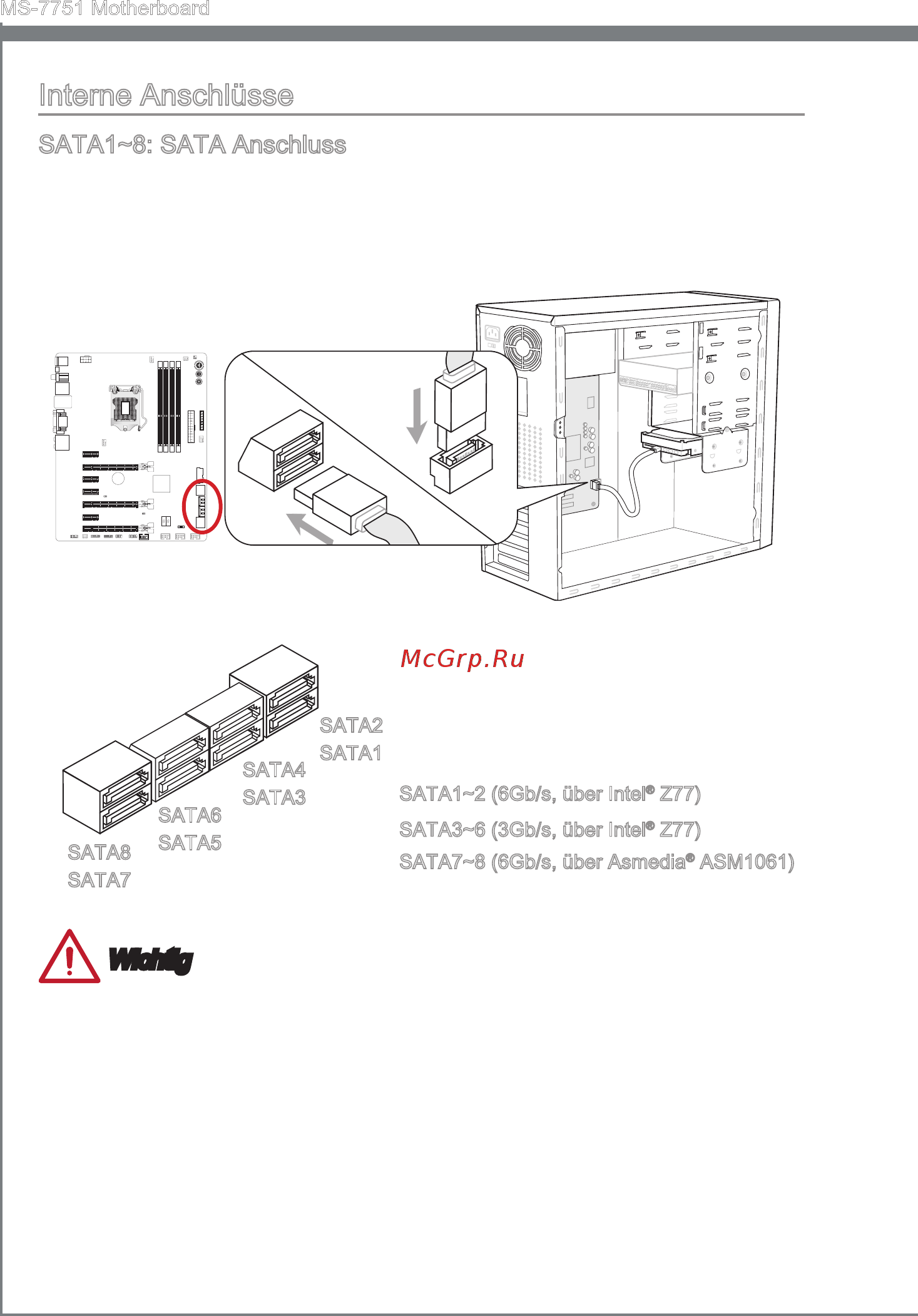

Interne Anschlüsse
SATA1~8: SATA Anschluss
Deser Anschluss basert auf der Hochgeschwndgketsschnttstelle Seral ATA (SATA).
Pro Anschluss kann en Seral ATA Gerät angeschlossen werden. Zu Seral ATA
Geräten gehören Festplatten (HDD), SSD Festplatten (SSD) und optsche Laufwerke
(CD-/DVD-/Blu-Ray-Laufwerke).
*Das MB-Layout deser Abbldung dent ledglch Illustratonszwecken.
SATA1~2 (6Gb/s, über Intel
®
Z77)
SATA3~6 (3Gb/s, über Intel
®
Z77)
SATA2
SATA1
SATA4
SATA3
SATA6
SATA5
SATA8
SATA7
SATA7~8 (6Gb/s, über Asmeda
®
ASM1061)
Wchtg
Vele Seral ATA Geräte benötgen ene zusätzlche Stromversorgung über das PC-
Netztel. Dazu gehören Festplatten (SSD und HDD), und optsche Laufwerke (CD-
/DVD-/ Blu-Ray). Wetere Informatonen betet das entsprechende Handbuch des
Laufwerks.
Mest müssen Seral-ATA Geräte m Gehäuse verschraubt werden. Informatonen
dazu nden Se m Gehäuse- oder Gerätehandbuch.
Kncken Se das Seral ATA Kabel ncht n enem 90° Wnkel. Datenverlust könnte
de Folge sen.
SATA-Kabel haben dentsche Stecker an beden Enden. Es wrd empfohlen den
achen Stecker auf dem Manboard enstecken.
•
•
•
•
