Fr-34
Carte mère MS-7751

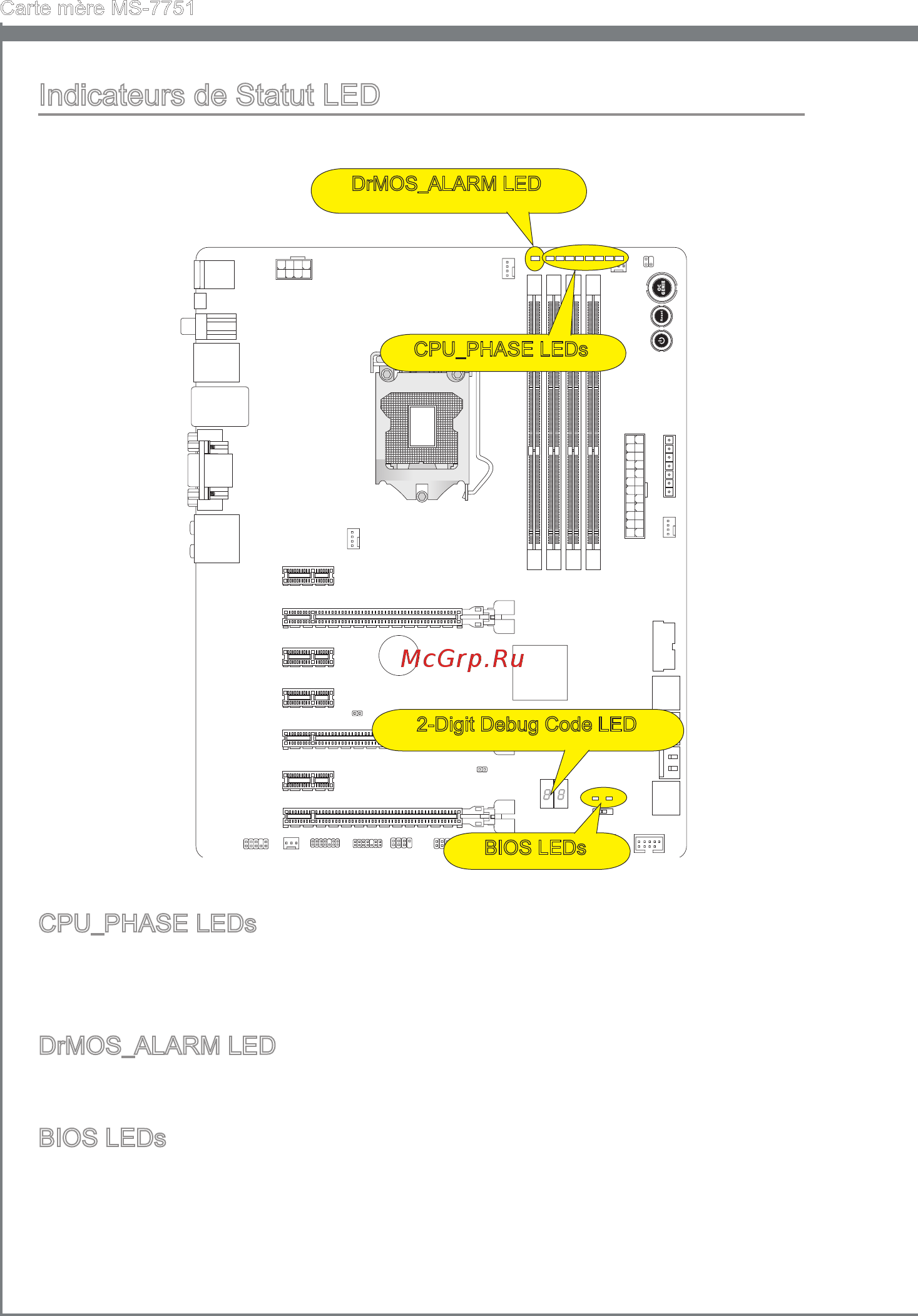

Indcateurs de Statut LED
CPU_PHASE LEDs
Ces LEDs changent selon le chargement du CPU. Plus haut est le nombre de phase
d’almentaton, plus able est l’almentaton vers le processeur.
DrMOS_ALARM LED
Ce LED s'allume rouge lorsque DrMOS est surchaué.
BIOS LEDs
Ces LEDs servent à dstnguer lequel des BIOS A ou B est en opératon.
Lorsque le LED gauche s'allume bleu, le BIOS A est en opératon.
Lorsque le LED drot s'allume vert, le BIOS B est en opératon.
CPU_PHASE LEDs
DrMOS_ALARM LED
2-Dgt Debug Code LED
BIOS LEDs
