En-34
MS-7751 Motherboard

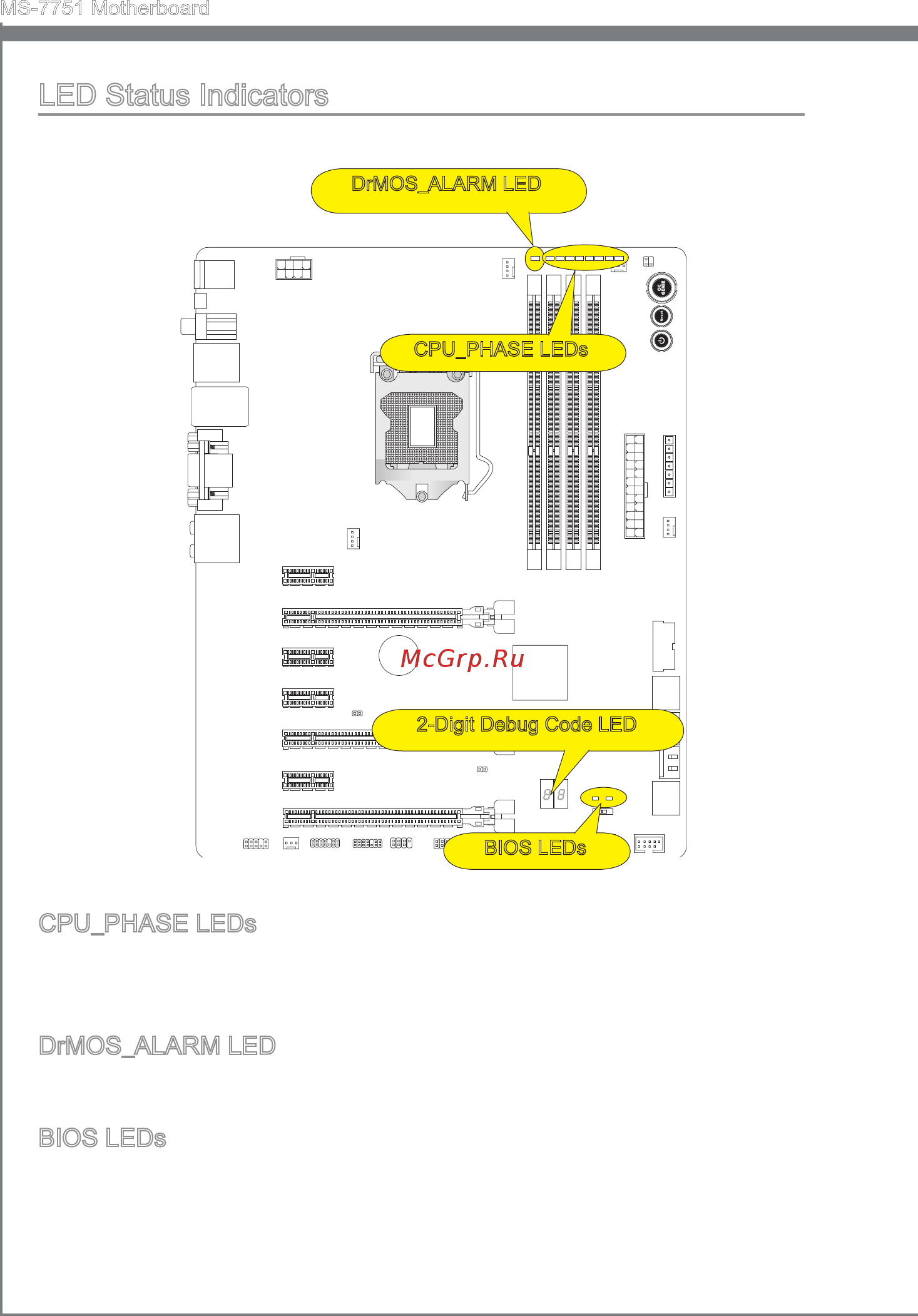

LED Status Indcators
CPU_PHASE LEDs
These LEDs wll change accordng to CPU loadng. The hgher the power phase num-
ber, the more relable the power ow to the processor.
DrMOS_ALARM LED
Ths LED wll lght red when DrMOS overheat.
BIOS LEDs
These LEDs are used to dstngush BIOS A or B s n operaton.
When the left LED lghts blue, the BIOS A s n operaton.
When the rght LED lghts green, the BIOS B s n operaton.
CPU_PHASE LEDs
DrMOS_ALARM LED
2-Dgt Debug Code LED
BIOS LEDs
