Ru-34
Системная плата MS-7751

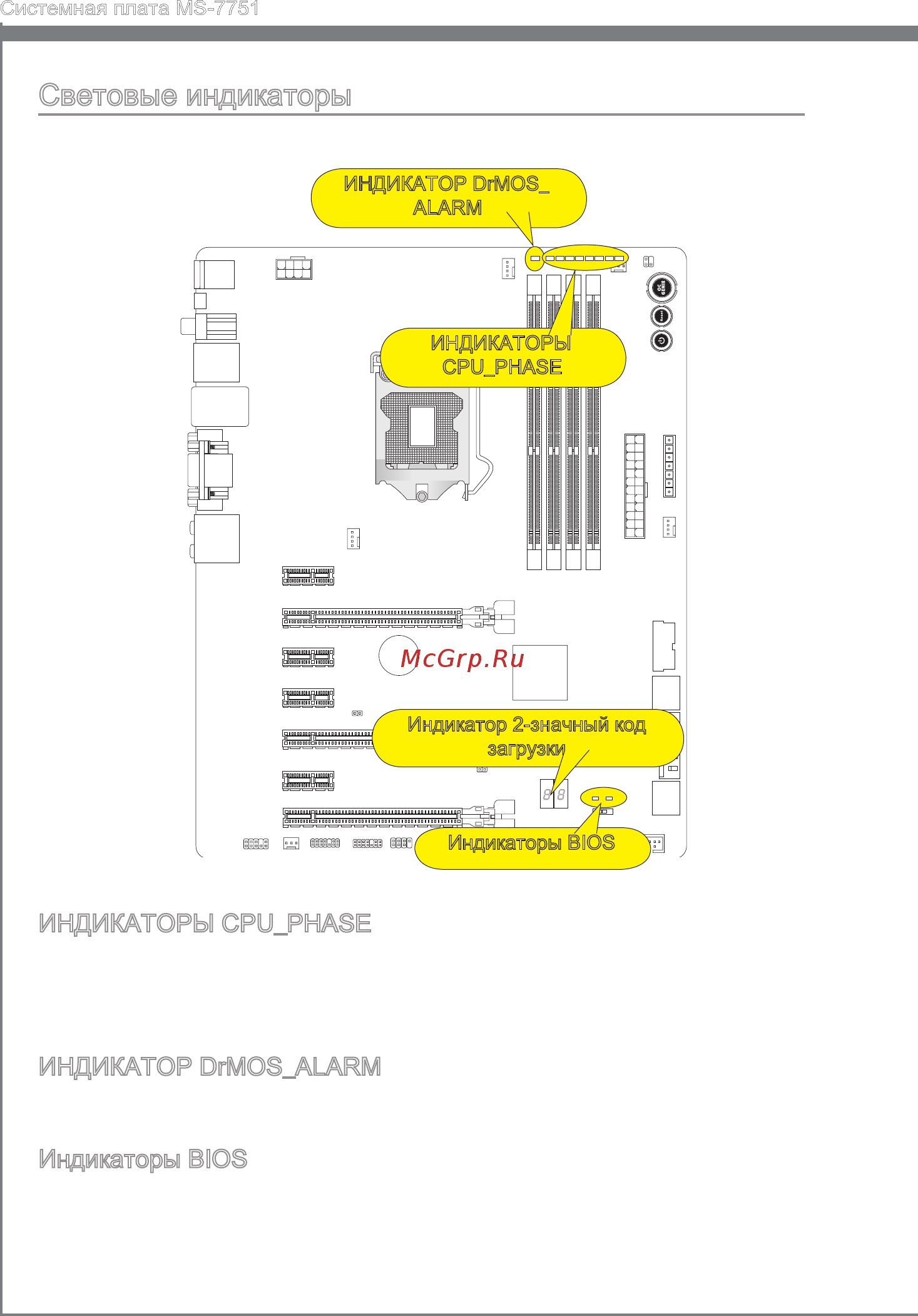

Световые индикаторы
ИНДИКАТОРЫ CPU_PHASE
Эти индикаторы изменяют цвет в соответствии с загрузкой процессора. Чем боль-
ше номер фазы питания, тем выше надежность потока энергии, который подается
к процессору.
ИНДИКАТОР DrMOS_ALARM
При перегревании DrMOS этот ИНДИКАТОР загорается красным цветом.
Индикаторы BIOS
Данные индикаторы используются для различения модулей BIOS A и B при
работе.
Если горит левый синий индикатор, рабочим является модуль BIOS A.
Если горит правый зеленый индикатор, рабочим является модуль BIOS B.
ИНДИКАТОРЫ
CPU_PHASE
ИНДИКАТОР DrMOS_
ALARM
Индикатор 2-значный код
загрузки
Индикаторы BIOS
