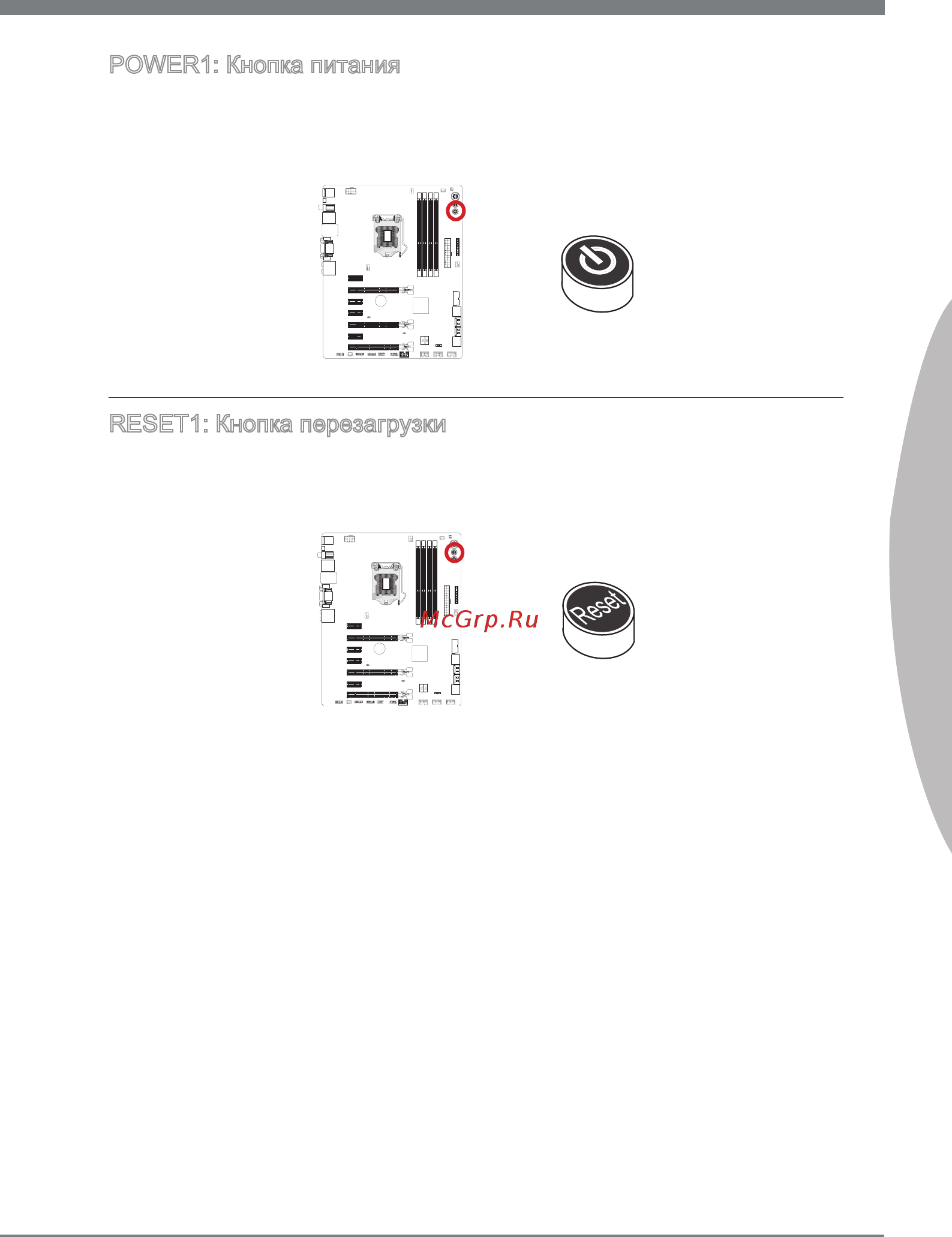

POWER1: Кнопка питания
Эта кнопка предназначена для включения и выключения системы. Нажмите на
кнопку один раз для включения или выключения системы.
RESET1: Кнопка перезагрузки
Эта кнопка предназначена для перезагрузки системы. Нажмите на нее для сброса
настроек системы.
