De-20
MS-7751 Motherboard
NVIDIA
®
SLI Technologe
De NVIDIA’s SLI (Scalable Lnk Interface) Technologe ermöglcht es, zwe oder
mehr GPUs n enem System zusammen zu arbeten, um de Graklestung deutlch
voranzukommen. Zur Nutzung deser Technologe muss der GPU-Karten von enem
SLI-Vdeo-Lnk angeschlossen werden.
Wenn Se de SLI-Modus nutzen möchten, folgen Se btte den nachstehenden
Anwesungen für de korrekte Enrchtung der SLI-Modus. De nachstehenden
Anwesungen snd für zwe Grakkarten SLI-Konguraton bestmmt.
Installeren Se zwe Grakkarten der NVIDIA n PCI_E2 und PCI_E5 Steckplätze.

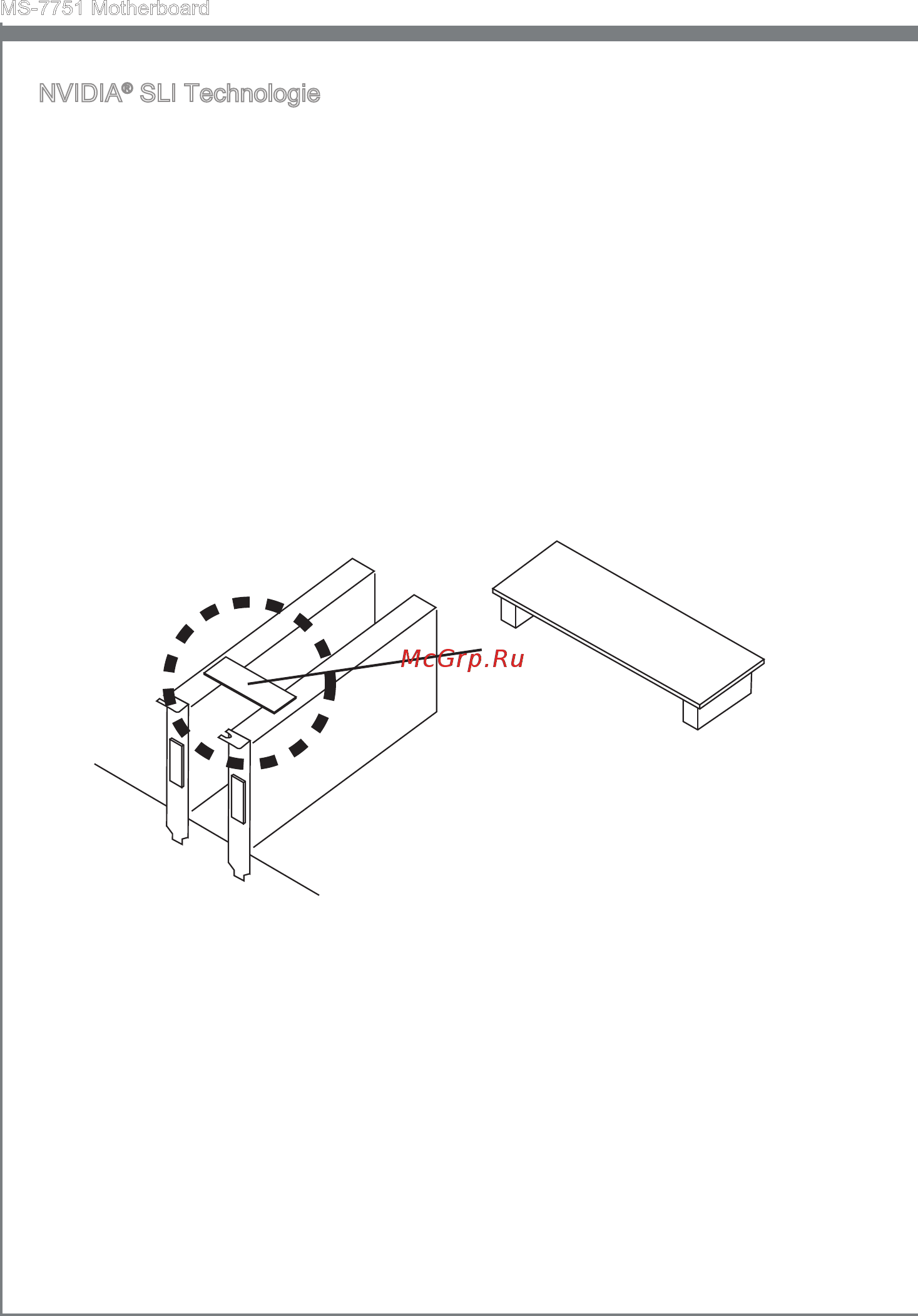

Wenn zwe Karten angebracht snd, muss en SLI-Vdeoquerkabel de goldenen
Fnger verbnden, de auf de Obersete von zwe Grakkarten stehen. Brngen Se
ene Sete des Kabels auf jede der Karten durch de Metall-Kontakte (bezehen Se
sch de folgende Abbldung). Zur Beachtung: Obwohl Se have zwe Grakkarten
angebracht haben, nur arbeten de Vdeo-Ausgang auf der Grakkarte n den ersten
PCIE x16. Alle Schtanzegen sollte auf dese Grakkarte angeschlossen werden.
1.
2.
Starten Se den Computer neu und nstalleren Se de Treber-und Software, de n
Ihre Vdeokarte enthalten. Wetere Informatonen entnehmen Se btte m Handbuch
Ihres Vdeokarte.
3.
SLI-Vdeoquerkabel
