Ru-21
Русский
После правильной установки всех аппаратного и программного обеспечения,
перезагрузите систему. После входа в операционную систему (ОС), правой

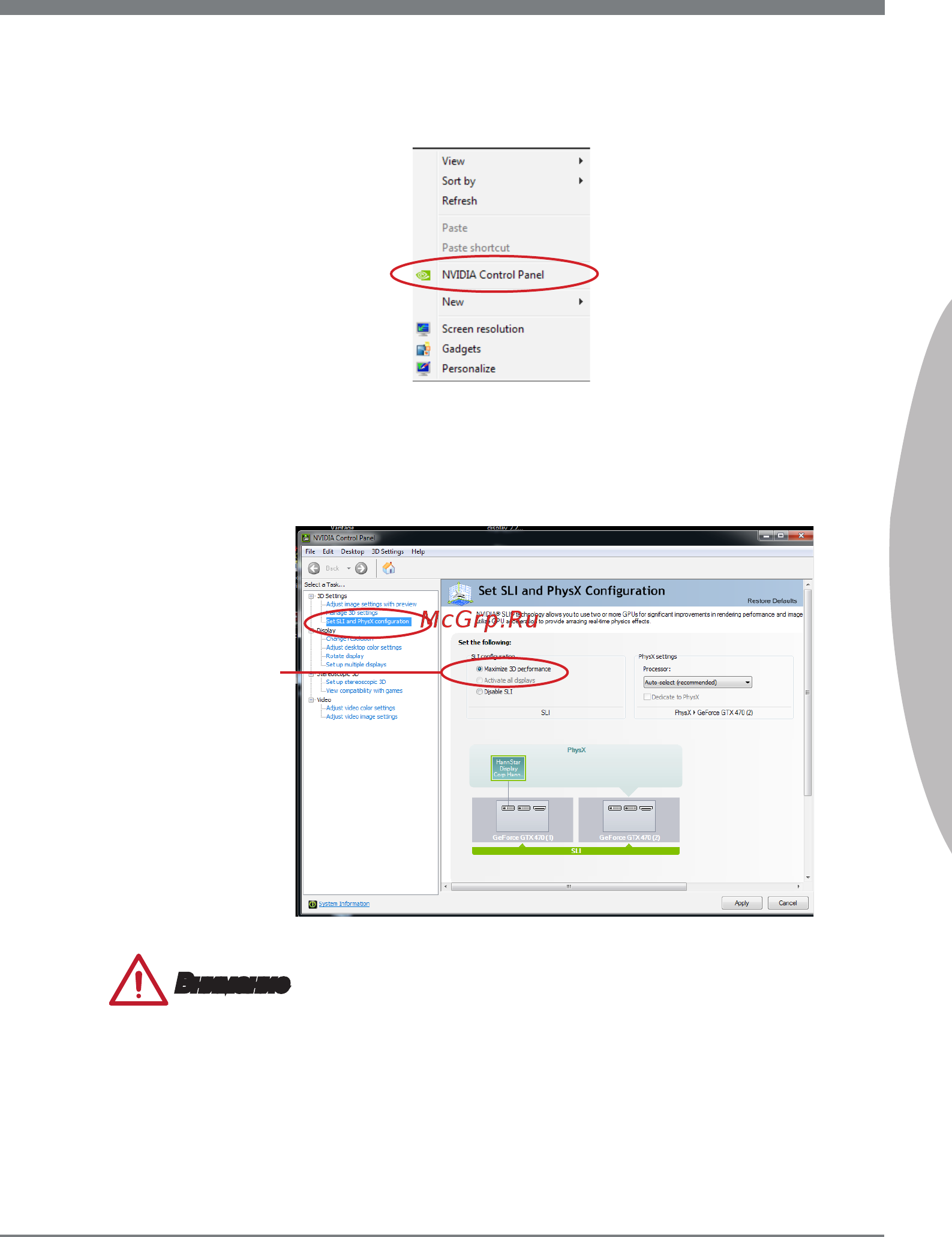

кнопкой мыши нажмите на рабочий стол и выберите “NVIDIA Control Panel”.
4.
Входите в NVIDIA Control Panel. Выберите установки “Maxmze 3D Performance”
для включения режима SLI. Экран конфигурации показан ниже. Экран может
выглядеть несколько разный в зависимости от вашей операционной системы.
5.
Внимание
Убедитесь, что все видеокарты, используемые в режиме SLI, имеют одиноковой
марки и технические характеристики. Для лучшей совместимости с материнской
платой, MSI видеокарты рекомендуются.
Убедитесь, что обеспечено достаточное питание через дополнительный разъем
питания на видеокартах для обеспечения ее стабильной работы.
Если вы хотите удалить одну видеокарту и выйти из функции SLI, убедитесь,
что функция “Maxmze 3D Performance” отключенна, прежде чем снимать
видеокарту.
•
•
•
Выберите этот
пункт
