De-23
Deutsch

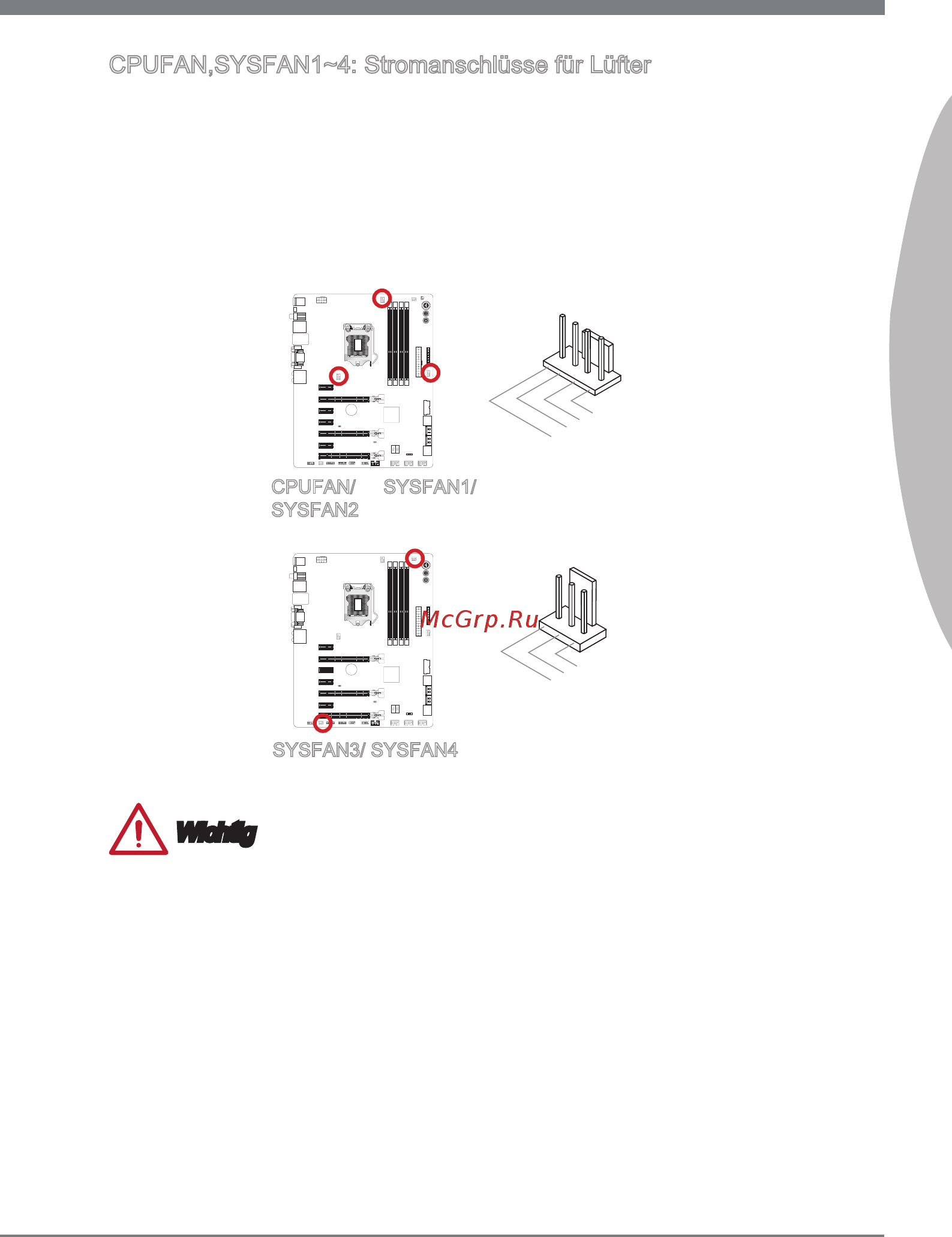

CPUFAN,SYSFAN1~4: Stromanschlüsse für Lüfter
De Anschlüsse unterstützen aktve Systemlüfter mt +12V. Ist Ihr Manboard mt e-
nem Chpsatz zur Überwachung der Systemhardware versehen, dann brauchen Se
enen spezellen Lüfter mt Geschwndgketsregelung, um de Vortele der Steuerung
des CPU Lüfters zu nutzen. Vergessen Se ncht, alle Systemlüftern anzuschleßen.
Enge Systemlüftern können ncht an dem Manboard verbnden und wrd stattdessen
mt de Stromversorgung drekt verbnden. En Systemlüfter kann an jede verfügbaren
Steckdose des Systemlüfters angeschlossen werden.
1
.
G
r
o
u
n
d
2
.
+
1
2
V
3
.
S
e
n
s
o
r
4
.
C
o
n
t
r
o
l
CPUFAN/ SYSFAN1/
SYSFAN2
1
.Ground
2.+12V
3.Sensor
/ N
o U
se
SYSFAN3/ SYSFAN4
Wchtg
Informeren Se sch vor dem Kühlerkauf über de empfohlenen CPU-Kühler des
Prozessorherstellers auf dessen webste.
De CPUFAN, SYSFAN1, SYSFAN2 Anschlüsse unterstützen de Smart Fan Lüfter
-
steuerung. Das Utlty Control Center II kann nstallert werden, um de Lüfterge-
schwndgket n Abhänggket von der der Prozessor- und System-Temperatur zu
steuern.
Für den Fall, dass ncht genügend Lüfteranschlüsse auf dem Manboard zur Verfü
-
gung stehen, können wetere Lüfter mttels Adapter drekt am Netztel angeschlossen
werden.
Stellen Se vor dem ersten Systemstart scher, dass sch kene Kabel n den Lüftern
verfangen können.
•
•
•
•
