De-21
Deutsch
Wenn alle Hardware und Software rchtg aufgestellt worden st und angebracht
worden, neu starten Se das System. Nachdem Se das Betrebssystem engetragen

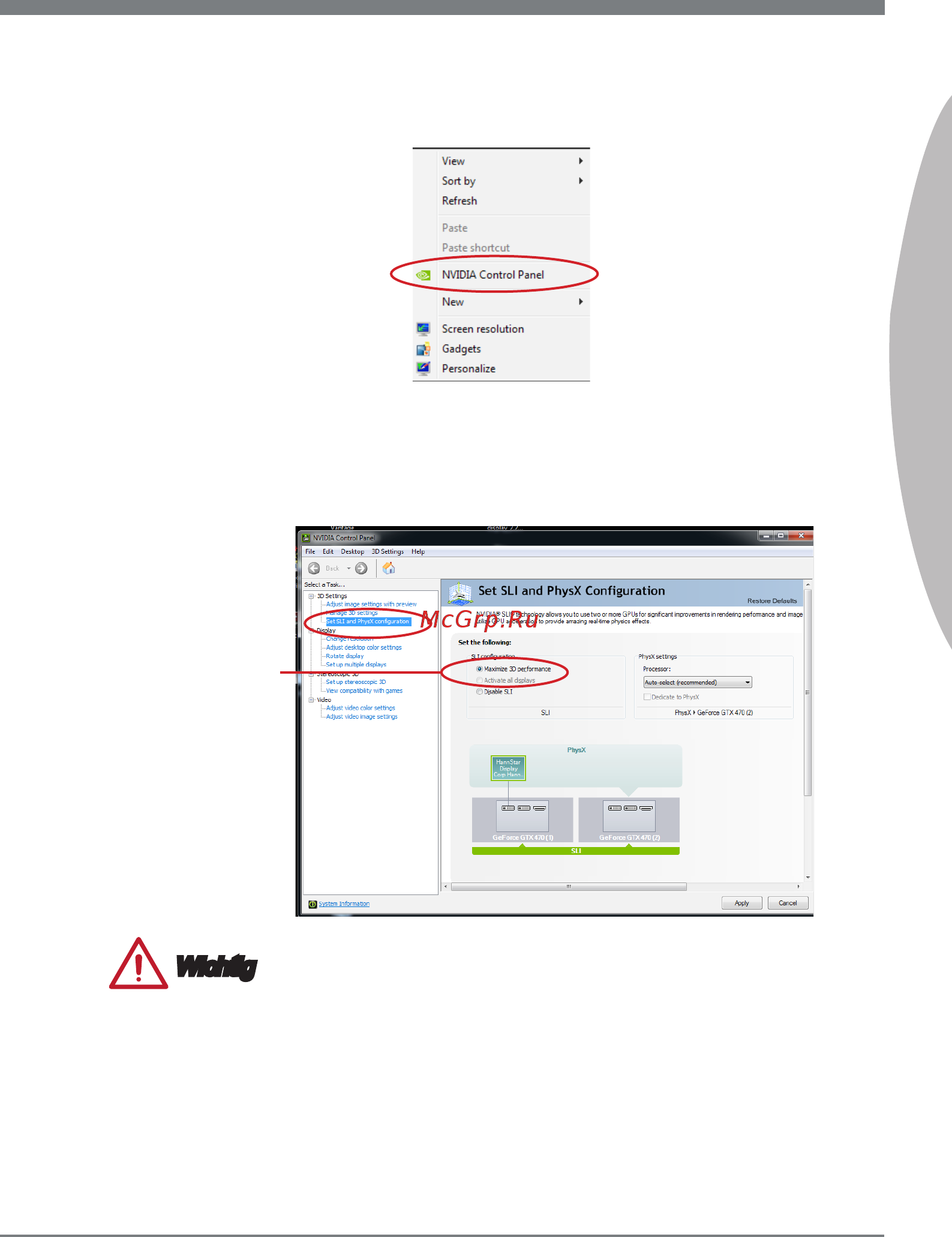

haben, recht klcken Se auf dem Desktop und wählen “NVIDIA Control Panel”.
4.
Geben Se de NVIDIA Systemsteuerung. Wählen Se den “Maxmze 3D
Performance”-Enstellung, um de SLI-Modus zu aktveren. De Konguratons-
Bldschrm wrd unten gezegt. Abhängg von Ihrem Betrebssystem kann der
Bldschrm unterschedlch aussehen.
5.
Wchtg
Btte stellen Se scher, dass alle Grakkarten, de m SLI Modus engesetzt werden,
aus dem selben Marke und Spezkatonen kommen. Für beste Kompatbltät mt
dem Manboard werden MSI-Grakkarten empfohlen.
Stellen Se scher, dass Se en rchtge Stromversorgung an den Stromstecker auf
der Graphkkarte anschleßen, um beständgen Betreb der Graphkkarte scher-
zustellen.
Wenn Se ene Grakkarte entfernen wollen und beenden Se de SLI-Funkton, stellen
Se scher, dass de “
Maxmze 3D Performance
”-Funkton deaktvert st, bevor Se
de Grakkarte entfernen.
•
•
•
Wählen Se den
Menüpunkt aus
