Ru-11
Русский
Внимание
Не трогайте контакты установочной панели процессора.
Перед загрузкой системы проверьте герметичность соединения между процес-
сором и вентилятором.
Если процессор не установлен, защищайте контакты установочной панели
процессора пластиковым колпачком.
Подробное описание установки вентилятора охлаждения процессора см. в до-
кументации в данному вентилятору.
•
•
•
•

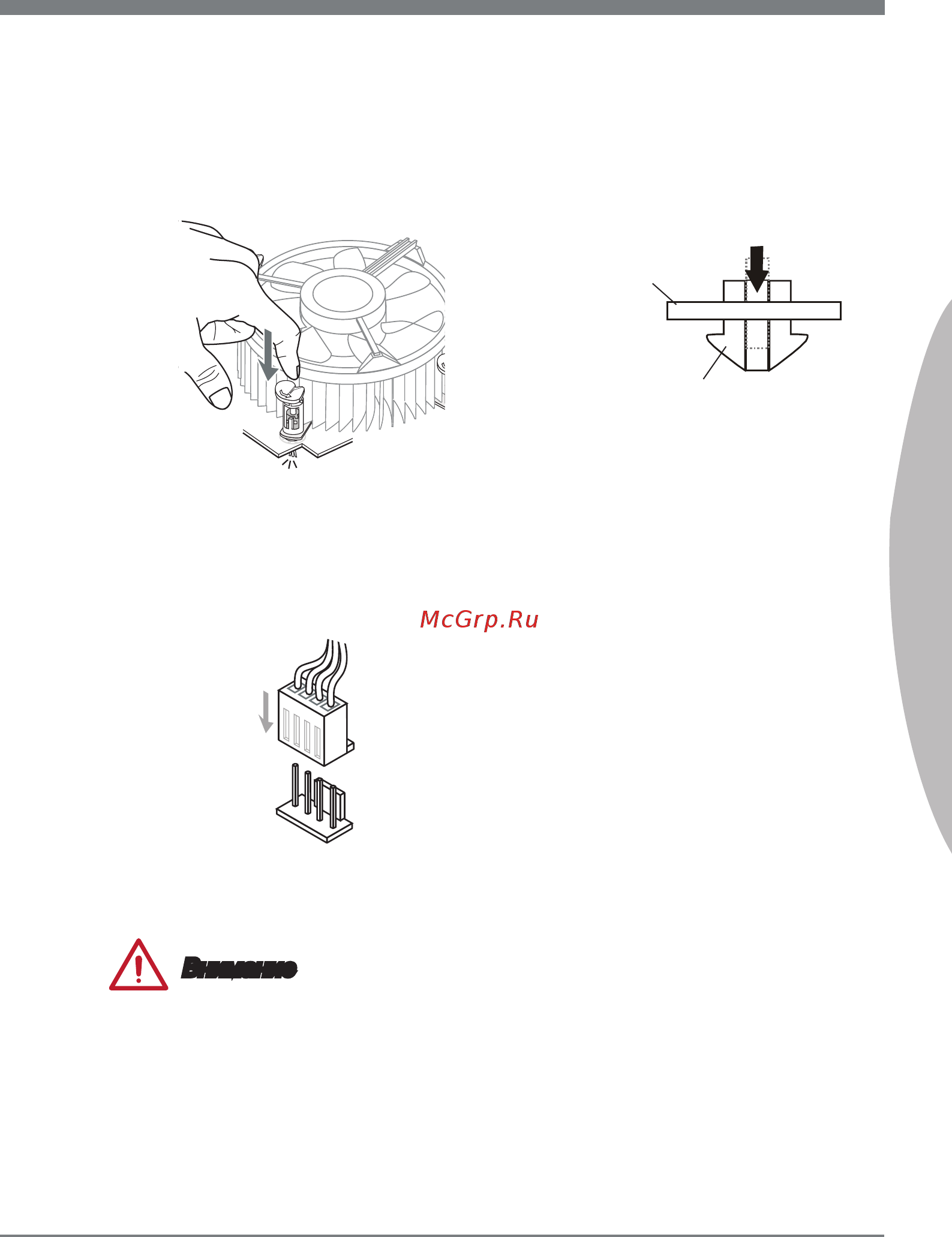

Нажмите на радиатор сверху так,
чтобы закрепить четыре защелки в
отверстиях на материнской плате.
Нажмите на защелки для закреп-
ления вентилятора. Каждый из
крючков закрепляется щелчком.
9. Осмотрите материнскую плату и
определите правильность закреп-
ления зажимов.
10.
И, наконец, подключите кабель
вентилятора процессора к разъему
вентилятора на системной плате.
11.
Материнская плата
Фиксатор
