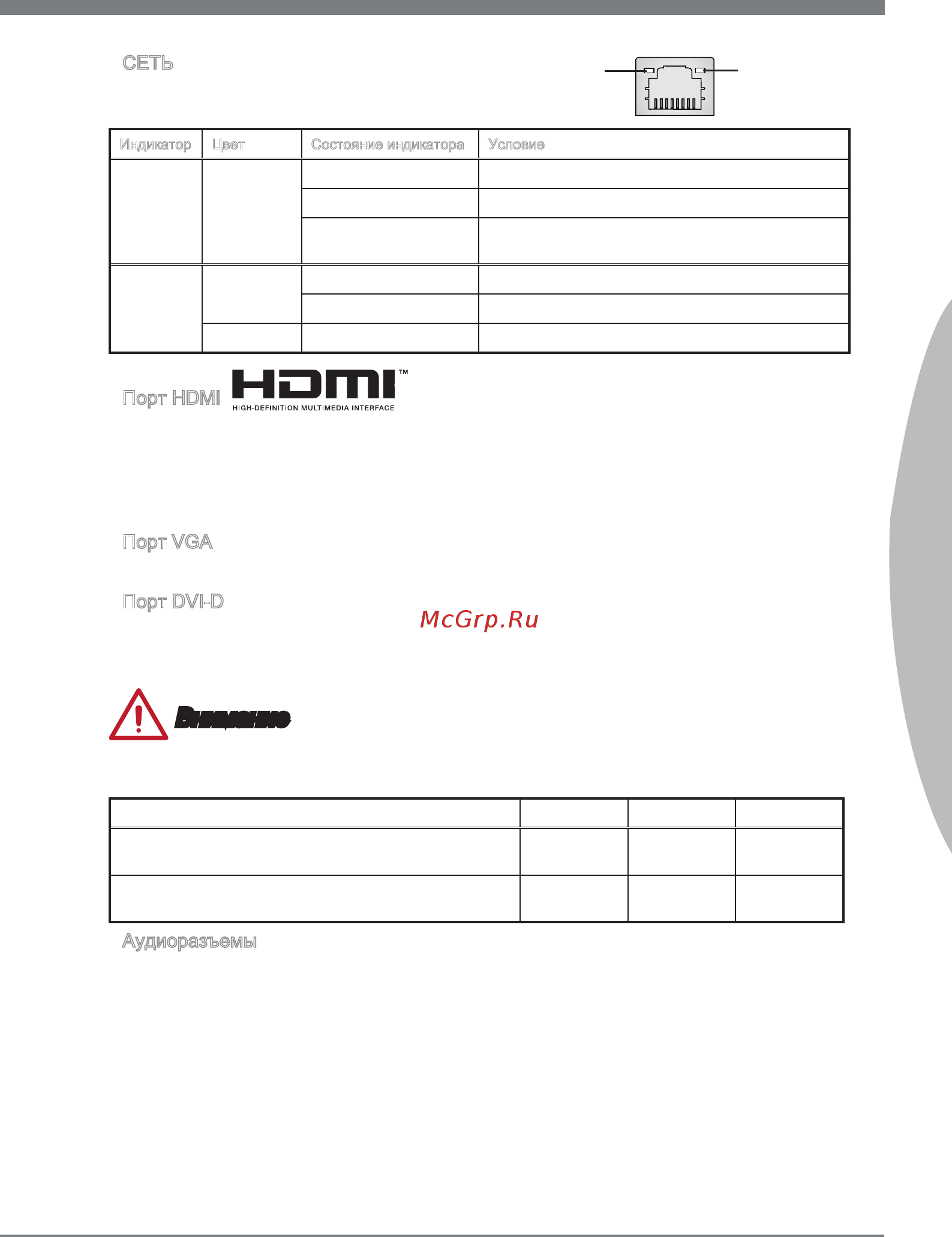

Ru-7
Русский
СЕТЬ
Стандартный разъем RJ-45 для подключения к
локальной вычислительной сети (LAN).
Индикатор Цвет Состояние индикатора Условие
ЛевЫЙ Желтый Выкл. Подключение к сети отсутствует.
Вкл.(Горит постоянно) Подключение к сети установлено.
Вкл.(Мигает) Компьютер обменивается данными с другим
компьютером в LAN.
Правый Зеленый Выкл. Скорость передачи данных 10 Мбит/с
Вкл. Скорость передачи данных 100 Мбит/с
Оранжевый Вкл. Скорость передачи данных 1000 Мбит/с
Порт HDMI
Мультимедийный интерфейс высокой четкости (HDMI) представляет собой пол-
ностью цифровой аудио- видеоинтерфейс, позволяющий передавать несжатые
потоки данных. Интерфейс HDMI обеспечивает передачу ТВ-сигнала по одному
кабелю в любом формате, включая телевидение стандартной, повышенной и вы-
сокой четкости, а также многоканальный цифровой звук.
Порт VGA
Разъем DB15 гнездового типа для подключения монитора.
Порт DVI-D
Разъем DVI-D (цифровой видеоинтерфейс) подключается к ЖК или ЭЛТ монитору
с помощью переходника. Подробную информацию о подключении монитора см. в
руководстве к монитору.
Внимание
Данная платформа реализует функцию dual-dsplay (Два дисплея) с помощью лю-
бых двух портов вывода(HDMI+DVI, DVI+VGA или VGA+HDMI).
HDMI+DVI DVI+VGA VGA+HDMI
Режим расширения
(Расширение рабочего стола на два монитора)
◯ ◯ ◯
Режим «клонирование»
(Изображения на двух мониторах совпадают)
◯ ◯ ◯
Аудиоразъемы
Эти разъемы используются для подключения аудиоустройств. Цвет гнезда опре-
деляет функцию разъема.
Голубой — линейный вход: Служат для подключения внешних источников
звукового сигнала.
Зеленый — линейный выход: Разъем для подключения динамиков или
наушников.
Розовый — микрофон: Разъем для подключения микрофона.
Черный — выход RS-Out: Выход на задние колонки пространственного
звука в режиме 4/ 5.1/ 7.1. (REAR)
Оранжевый — выход CS-Out: Выход на центральную колонку и сабвуфер
в режиме 5.1/ 7.1.
Серый — выход SS-Out: Выход на боковые колонки пространственного
звука в режиме 7.1.
▶
▶
▶
▶
▶
■
■
■
■
■
■
Желтый
Зеленый/
Оранжевый
