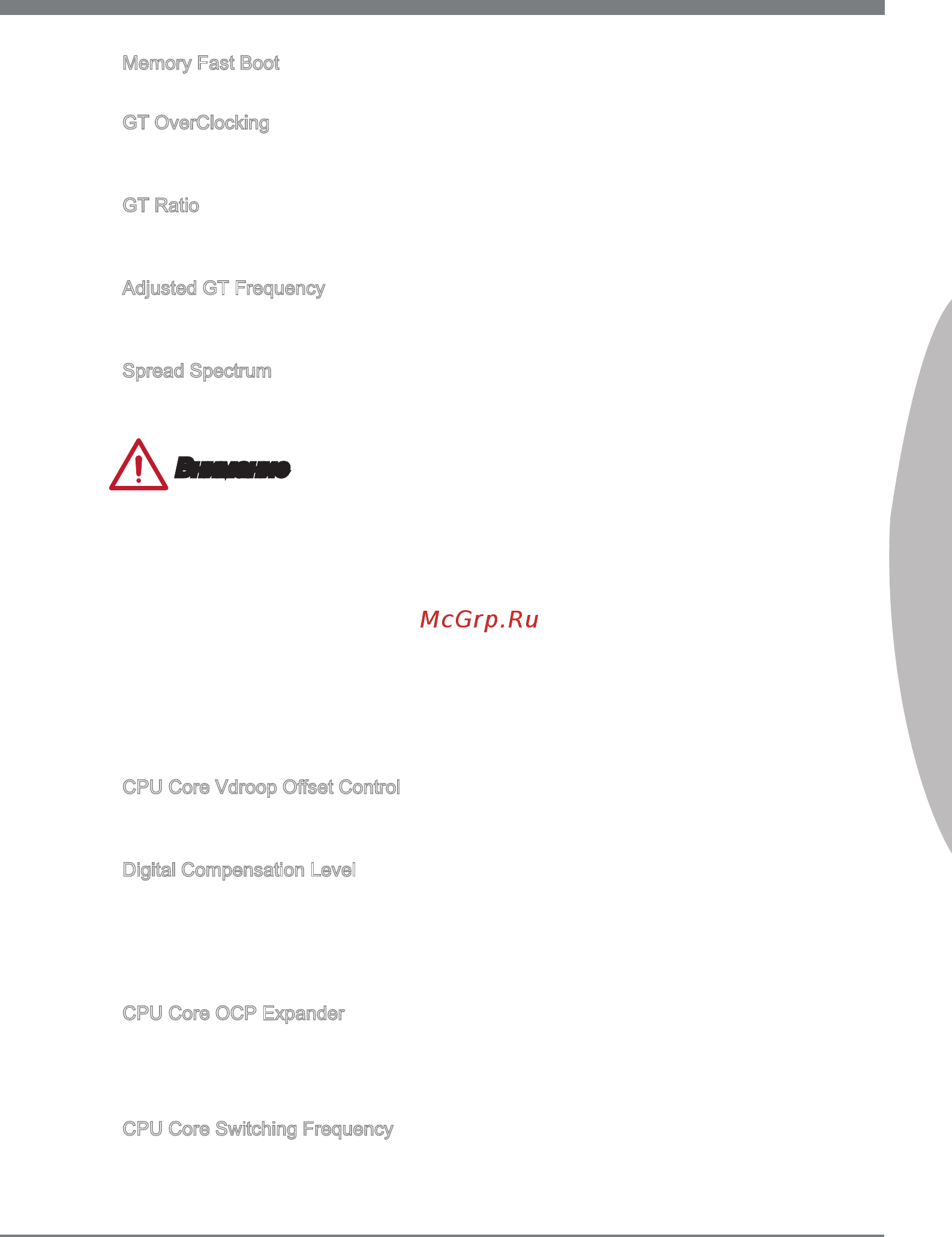

MSI Z77A-GD65 GAMING [199/204] Русский
![MSI Z77A-GD65 GAMING [199/204] Русский](/views2/1208982/page199/bgc7.png)
Ru-43
Русский
Memory Fast Boot
Этот пункт используется для включения/ выключения Fast Boot памяти.
GT OverClockng
Данный параметр позволяет включить/выключить функцию разгона интегриро-
ванной графики.
GT Rato
Данный параметр управляет быстродействием интегрированной графики, обес-
печивая ее работу. в различных режимах.
Adjusted GT Frequency
Этот пункт показывает текущую частоту интегрированной графики. Это значение
нельзя изменять.
Spread Spectrum
Данная функция уменьшает EMI (электромагнитные помехи), вызванные колеба-
ниями импульсного генератора тактовых сигналов.
Внимание
Если проблемы с помехами отсутствуют, оставьте значение [Dsabled] (Выкл.)
для лучшей стабильности и производительности. Однако, если возникают
электромагнитные помехи, включите параметр Spread Spectrum для их умень-
шения.
Чем больше значение Spread Spectrum, тем ниже будет уровень электромаг-
нитных помех, но система станет менее стабильной. Для выбора подходящего
значения Spread Spectrum сверьтесь со значениями уровней электромагнитных
помех, установленных законодательством.
Не забудьте запретить использование функции Spread Spectrum, если вы «раз-
гоняете» производительность системной платы. Это необходимо, так как даже
небольшой дребезг сигналов тактового генератора может привести к отказу
«разогнанного» процессора.
CPU Core Vdroop Oset Control
Данный параметр используется для выбора ядра процессора в режиме управле-
ния смещением VDroop.
Dgtal Compensaton Level
Данный параметр используется для выбора текущей скорости компенсации при
изменении фазы MOS. Для разгона процессора или полной загрузки системы
рекомендуется для данного параметра устанавливать значение [hgh] (высокий).
Обращаем ваше внимание на то, что компания не гарантирует успешность выпол-
нения разгона и стабильность системы.
CPU Core OCP Expander
Данный элемент служит для расширения порога срабатывания защиты процессо-
ра по силе тока. Чем больше номер фазы питания, тем выше надежность потока
энергии, который подается к процессору. Рекомендуется очень осторожно изме-
нять напряжение процессора в случае необходимости.
CPU Core Swtchng Frequency
Данный параметр позволяет устанавливать частоту переключения ядра процес-
сора.
▶
▶
▶
▶
▶
•
•
•
▶
▶
▶
▶
