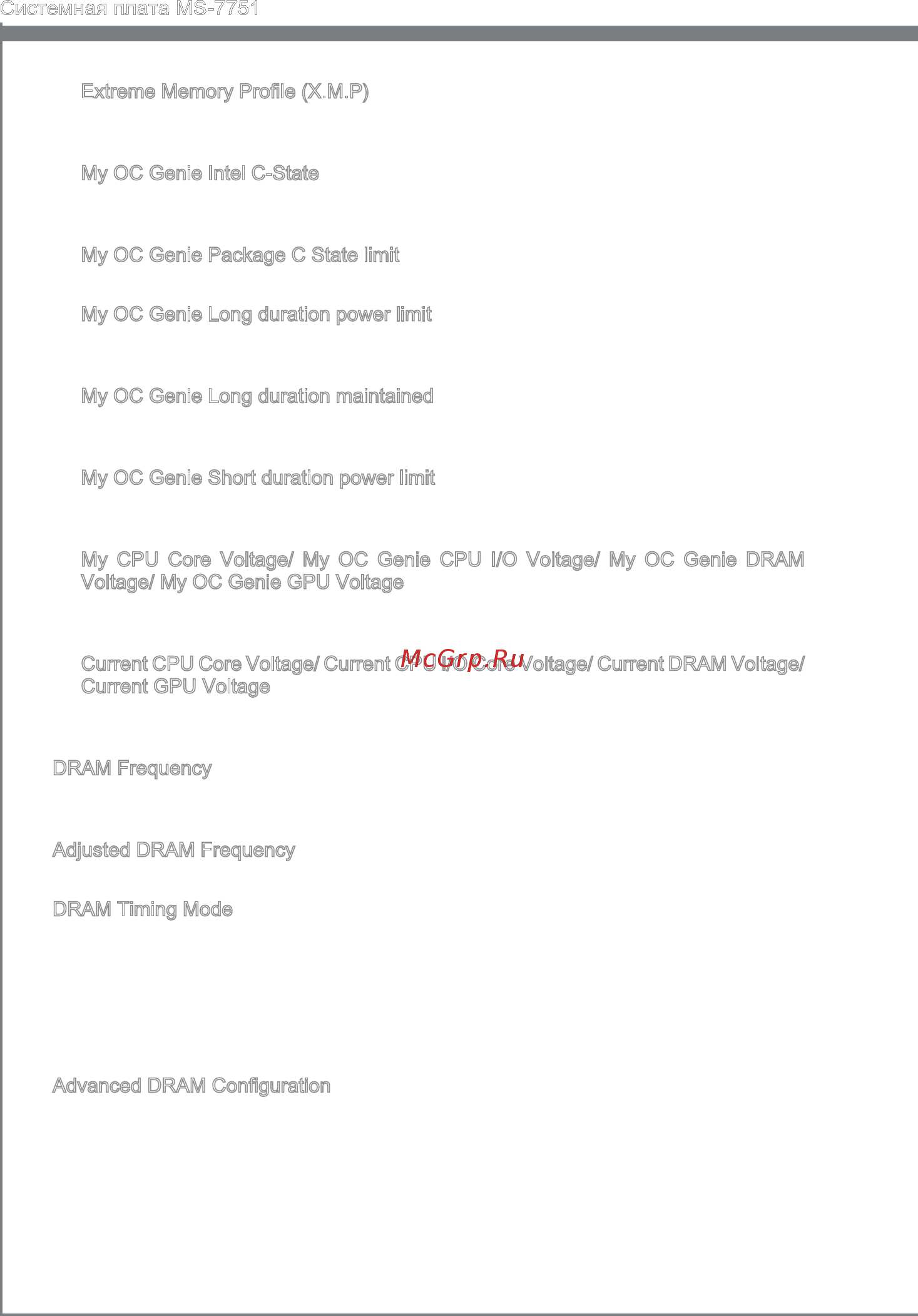

Системная плата MS-7751
Extreme Memory Prole (X.M.P)
Этот пункт позволяет включить/выключить Intel Extreme Memory Prole (XMP)
при загрузке OC Gene.
My OC Gene Intel C-State
Этот пункт используется для включения/выключения Intel C-State при загрузке
OC Gene.
My OC Gene Package C State lmt
Этот пункт позволяет определять режим C-state для функции OC Gene.
My OC Gene Long duraton power lmt
Этот пункт позволяет настроить лимит мощности в течение продолжительного
времени для функции OC Gene.
My OC Gene Long duraton mantaned
Этот пункт позволяет настроить время работы в течение продолжительного
времени для функции OC Gene.
My OC Gene Short duraton power lmt
Этот пункт позволяет настроить лимит мощности в течение короткого
промежутка времени для функции OC Gene.
My CPU Core Voltage/ My OC Gene CPU I/O Voltage/ My OC Gene DRAM
Voltage/ My OC Gene GPU Voltage
Эти пункты используются для определения напряжения CPU, памяти, GPU и
чипсета для функции OC Gene.
Current CPU Core Voltage/ Current CPU I/O Core Voltage/ Current DRAM Voltage/
Current GPU Voltage
Эти пункты показывают текущее напряжение CPU/ CPU I/O/ DRAM/ GPU.
Только для чтения.
DRAM Frequency
Этот пункт используется для регулирования частоты DRAM. Обратите внимание
на то, что успешность разгона не гарантируется.
Adjusted DRAM Frequency
Этот пункт показывает текущую частоту DRAM. Только для чтения.
DRAM Tmng Mode
[Auto](Авто) Временные параметры DRAM устанавливает на ос
-
нове SPD (Seral Presence Detect) на модуле памяти.
[Lnk](Соединить) Позволяет пользователю настроить синхронизации
DRAM вручную для всех каналов памяти.
[UnLnk](Разъединить) Позволяет пользователю настроить синхронизации
DRAM вручную для собственного канала памяти.
Advanced DRAM Conguraton
Нажмите <Enter> для входа в подменю. Данное подменю будет активирован после
установки [Lnk](соединить) или [Unlnk](разъединить) в режиме “синхронизации
DRAM”. Пользователь может настроить синхронизации памяти для каждого
канала памяти. Система становится нестабильной или не загружается после
изменения синхронизации памяти. Если так происходит, пожалуйста, очистить
данные CMOS и восстановить настройки по умолчанию. (СМ. перемычка очистки
данных CMOS/раздел кнопки для очистки данных CMOS и вход в BIOS,чтобы
загрузить настройки по умолчанию.
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
