Ru-3
Русский
1x оптический порт S/PDIF-выход
4x порта USB 2.0
2x порта USB 3.0
1x порт LAN
6x аудиоразъемов
1x порт***HDMI
®
, с поддержкой максимального разрешения 1920x1200
1x порт***DVI-D, с поддержкой максимального разрешения 1920x1200
1x порт***VGA, с поддержкой максимального разрешения 2048x1536
*** Данная материнская плата поддерживает функцию dual-dsplay(два
дисплея)с помощью любых двух графических портов вывода (HDMI+DVI,
DVI+VGA или VGA+HDMI).
Разъемы на плате
3x разъемы USB 2.0
1x разъем USB 3.0
1x разъем IEEE 1394
1x переключатель Mult BIOS Swtch
1x Разъем модуля ТРМ
1x аудиоразъем на передней панели
1x разъем датчика открывания корпуса
1x панель индикаторов для отладки
1x разъем Voce Gene (дополнительно)
1x разъем панели MultConnect (дополнительно)
1x набор разъемов V-Check Ponts
1x кнопка OC Gene
1x кнопка сброса
1x кнопка Power

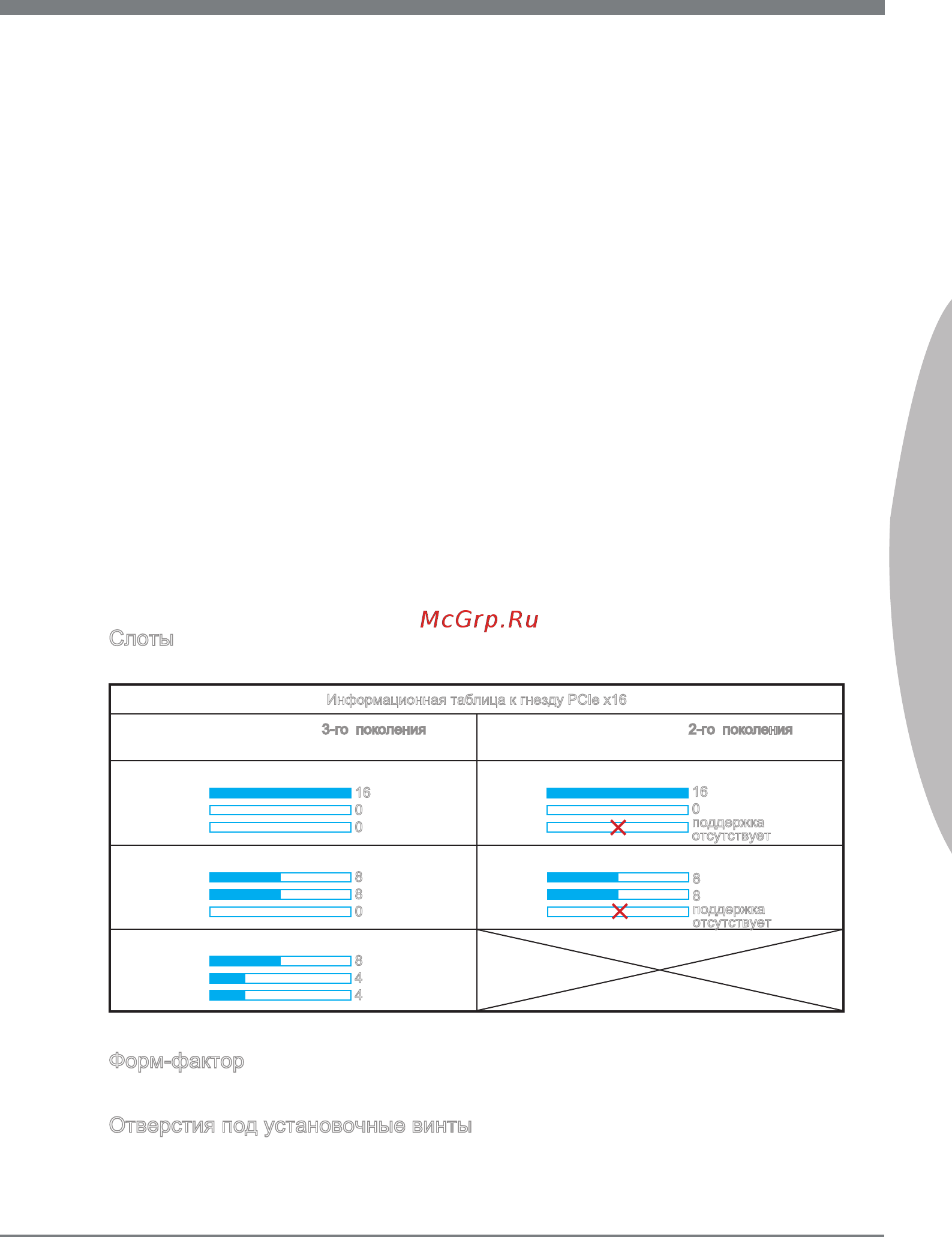

Слоты
3x слоты PCIe 3.0 x16
Информационная таблица к гнезду PCIe x16
При установке процессоров 3-го поколения Intel
®
Core™ 7/ Core™ 5/ Core™ 3/ Pentum
®
/ Celeron
®
При установке процессоров 2-го поколения Intel
®
Core™ 7/ Core™ 5/ Core™ 3/ Pentum
®
/ Celeron
®
16/0/0
16
0
0
16/0/X
16
0
поддержка
отсутствует
8/8/0
8
8
0
8/8/X
8
8
поддержка
отсутствует
8/4/4
8
4
4
4x слота PCIe 2.0 x1
Форм-фактор
ATX (30.5 см X 24.5 см)
Отверстия под установочные винты
9x отверстий для крепления
-
-
-
-
-
-
-
-
-
■
-
-
-
-
-
-
-
-
-
-
-
-
-
-
■
■
■
■
