CONTROL SYSTEM
3-11
E
CHK
ADJ

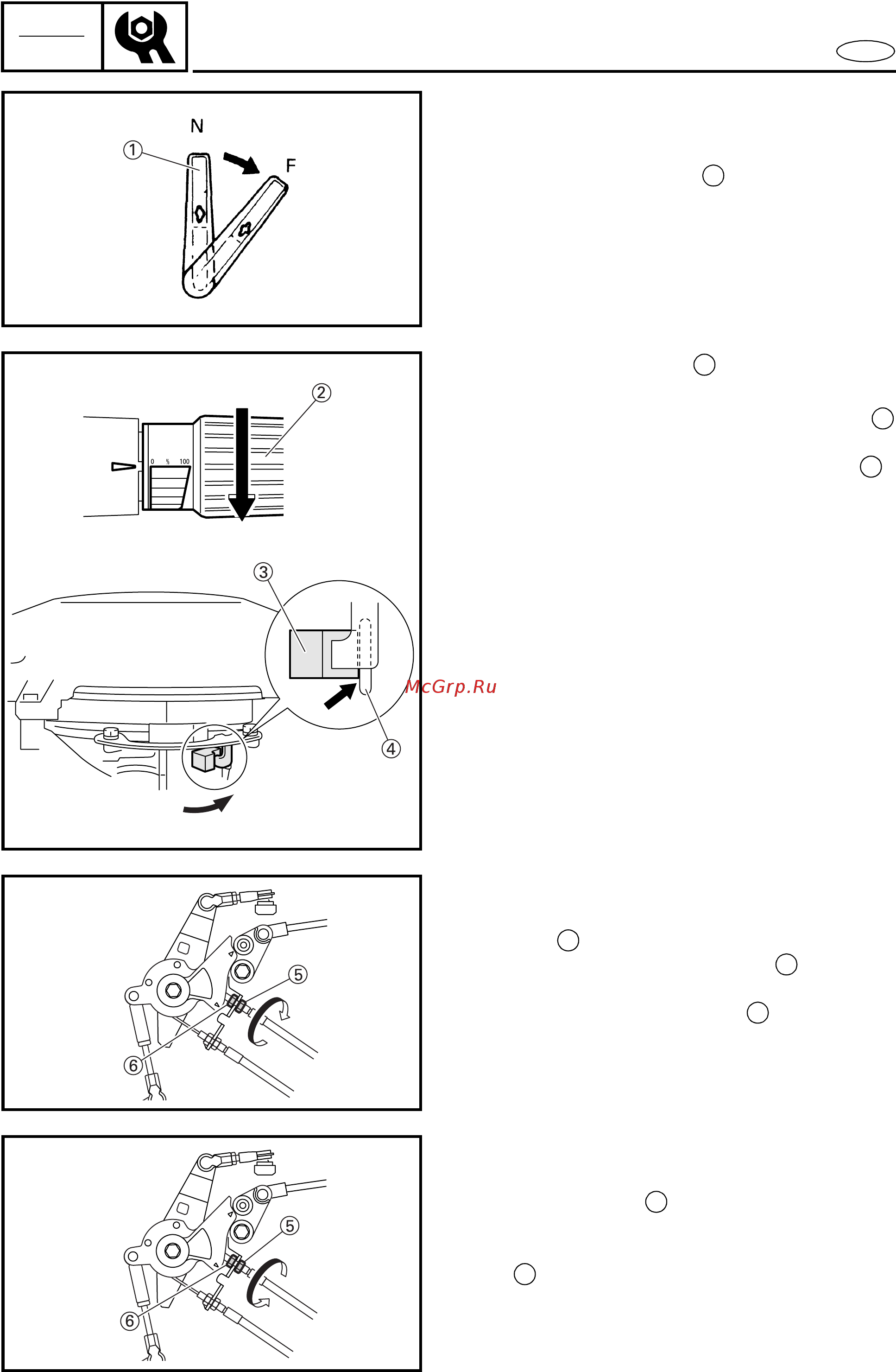

5. Adjusting the throttle cable:
• Throttle cable
Adjusting steps
(1) Set the shift lever in forward posi-
tion.
(2) Move the throttle to full-open posi-
tion.
(3) Check that the magnet base stopper
is in contact with the stopper on the
engine body (full-open end stopper) .
(4) If the stoppers come in contact before
the throttle is fully open, loosen the lock
nut on the throttle-opening cable,
turn-in the adjusting nut until the
cerrect positioning is attained, and then
secure it by the lock nut .
(5) If the stoppers do not come in contact
at full-open throttle, then turn-out the
adjusting nut on the throttle-opening
cable until the correct positioning is
attained, and secure it by the lock nut
.
1
2
3
4
6
5
6
5
6
