![Yamaha 30 HMHS [71/446] Gen info](/views2/1240984/page71/bg47.png)
1-17
OBSERVACIONES TÉCNICAS
GEN
INFO
ES

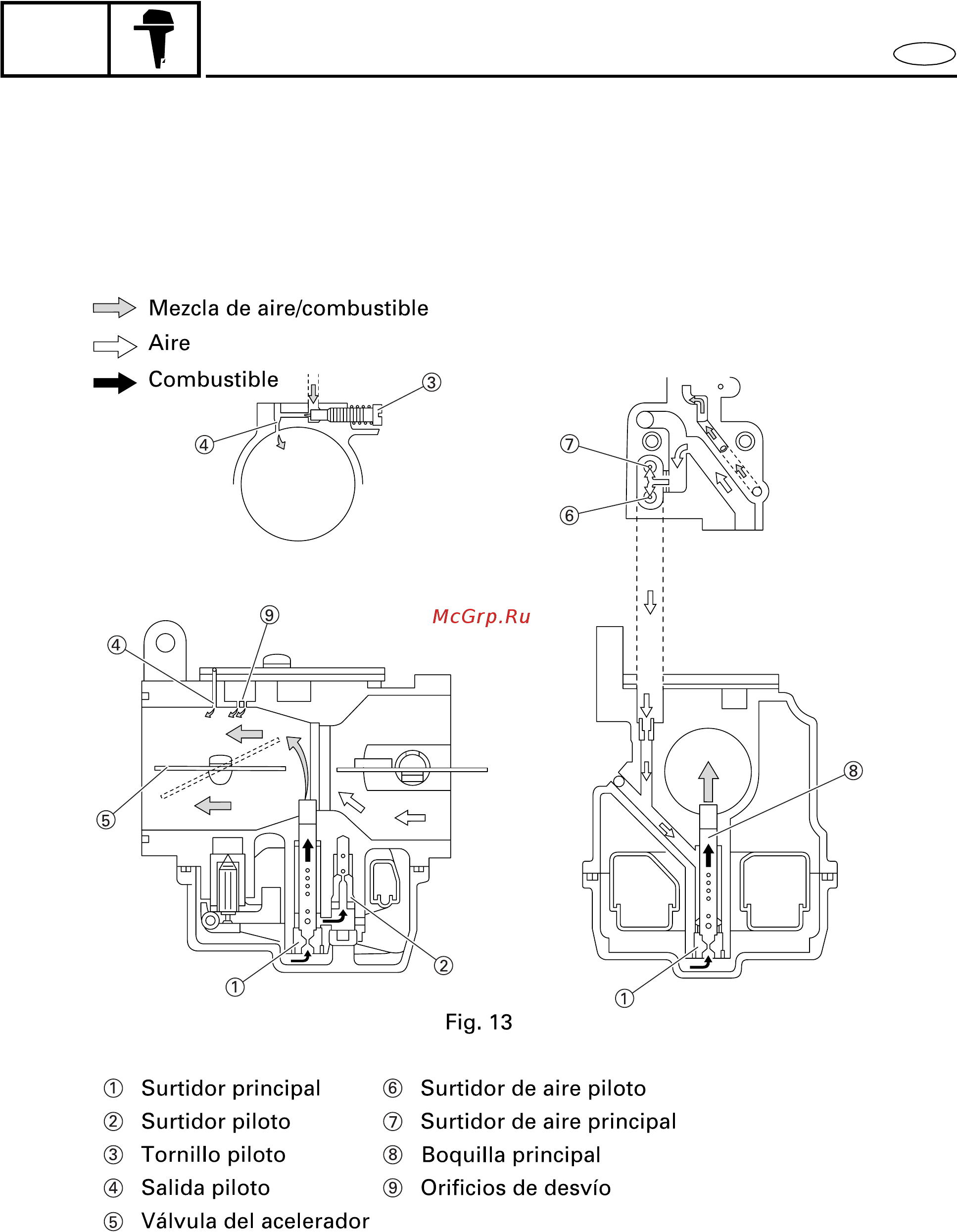

(3) Margen de altas velocidades
En el margen de altas velocidades del motor, donde la válvula del acelerador está completamente abierta, el combustible suministrado
por el surtidor principal se mezcla con el aire suministrado por el surtidor de aire principal, que se alimenta al venturí a través de la
boquilla principal.
El suministro de la mezcla de aire/combustible por los orificios de desvío y salida piloto continúa en el margen de altas velocidades del
motor.
