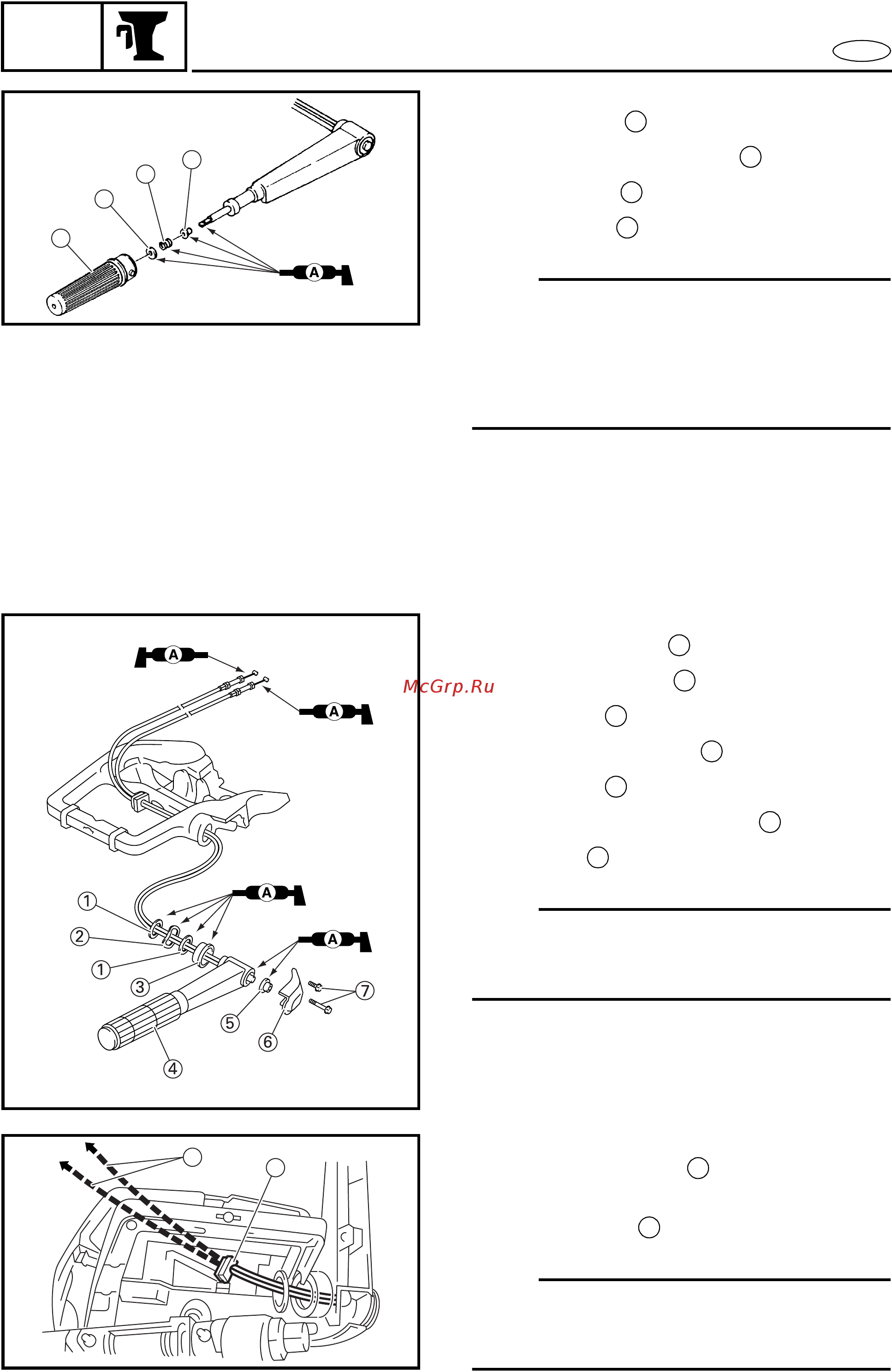

STEERING HANDLE
BRKT
7-4
E
3. Install:
• Bushing
• Compression spring
•Washer
• Handle
NOTE:
• Align the throttle lever shaft end with
the hole in the handle.
• After installing steering handle, make
sure the movement of throttle cables by
moving it.
4. Install:
• Plain washer
• Wave washer
• Collar
• Steering handle
• Collar
• Steering handle cover
•Bolt
NOTE:
Apply Yamaha grease A (water resistant
grease) to the throttle cables, washers and
the steering handle crown.
5. Install:
• Throttle cables
(through bottom cowling)
• Grommet
NOTE:
Pass the throttle cables through the steer-
ing handle on the steering bracket. Be sure
the throttle cable is routed correctly.
1
2
3
4
2
1
1
2
3
4
1
2
3
4
5
6
7
1
2
