ФУНКЦИИ УПРАВЛЕНИЯ
21
5
РАЗДЕЛ
КАК ИЗБЕЖАТЬ ОПАСНОСТИ:
1. Всегда устанавливайте стояночный тормоз, прежде чем запускать
двигатель.
2. Убедитесь, что выключили стояночный тормоз, прежде чем вы
начнете движение.

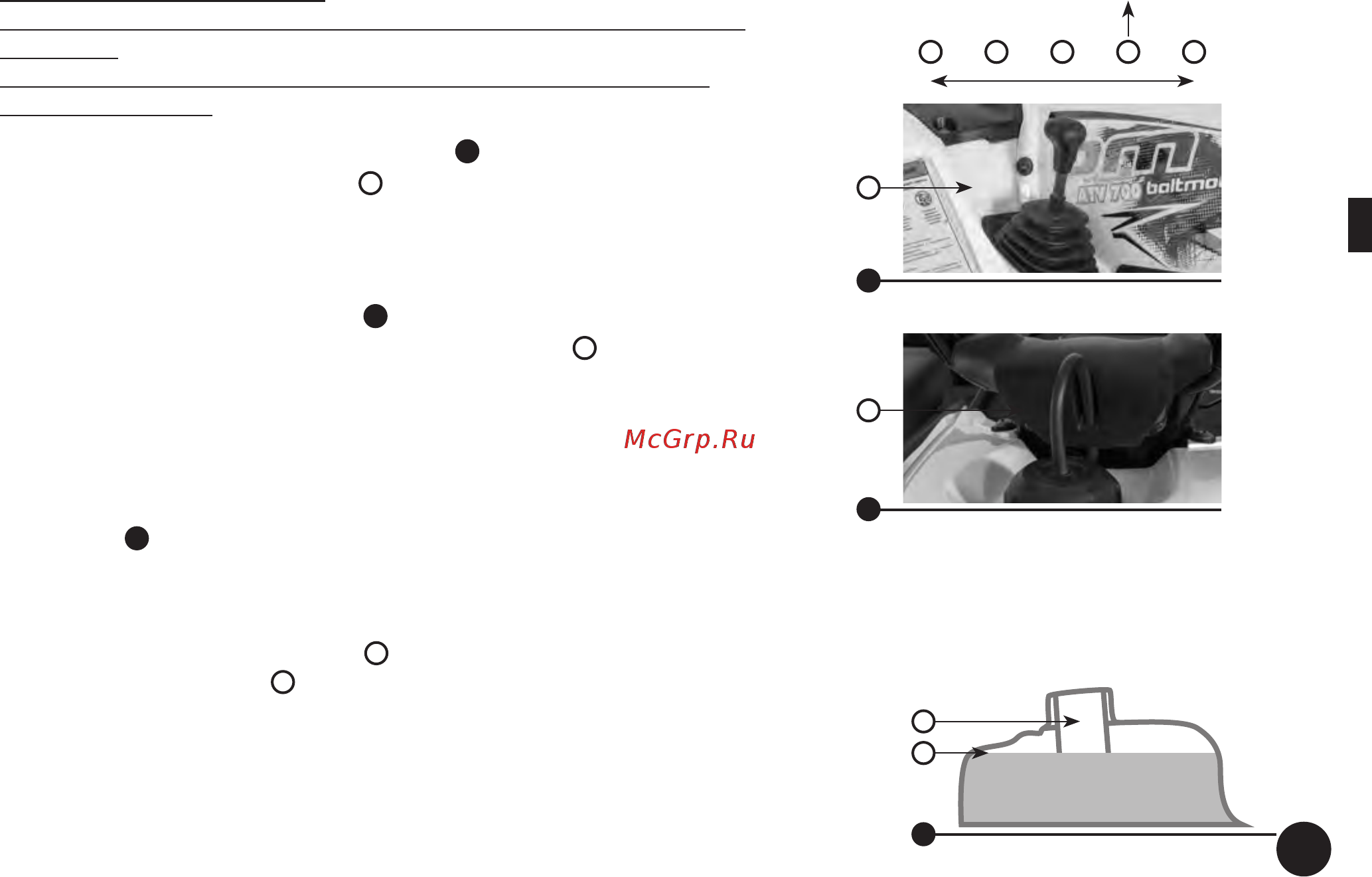

5.9 Рычаг переключения скоростей
4
Рычаг переключения скоростей
5
используется для выбора режима
движения вашего ATV — пониженная передача, повышенная переда-
ча, нейтральная и передача движения назад, а также режим парков-
ки. Подробнее о переключении передач смотрите в разделе 7.4.
5.10 Крышка топливного бака
5
Чтобы открыть и закрыть крышку топливного бака
6
, следуйте
данным инструкциям.
Как открыть: Поверните крышку бака против часовой стрелки,
чтобы открыть.
Как закрыть: Установите крышку бака в горловину, поверните
по часовой стрелке до упора.
5.11 Топливо
6
Удостоверьтесь, что топлива в баке достаточно для поездки.
Заполните топливный бак до нижней части заправочной горловины,
как показано на рисунке.
Максимальный уровень топлива
7
Заправочная горловина
8
Рекомендуемое топливо
НЕЭТИЛИРОВАННЫЙ БЕНЗИН с октановым числом не менее 92.
Емкость топливного бака: 17 литров.
Используйте только неэтилированный бензин. Использование этилиро-
ванного бензина нанесет серьезный ущерб внутренним частям двигате-
ля, таким, как клапаны и поршневые кольца, а также системе выпуска.
5
L N
STOP
H R P
4
6
5
7
8
