ПРОВЕРКИ ПЕРЕД ПОЕЗДКОЙ
33
6
РАЗДЕЛ
Давление в шинах
Убедитесь, что давление в шинах не превышает следующие значения:
a) Рекомендуемое давление:
Передние — 69,0 кПа (0,7 кгс/см²).
Задние — 69,0 кПа (0,7 кгс/см²).
b) Минимальное давление:
Передние — 44,0 кПа (0,44 кгс/см²).
Задние — 44,0 кПа (0,44 кгс/см²).
c) Максимальное давление:
Передние — 100,0 кПа (1,0 кгс/см²).
Задние — 100,0 кПа (1,0 кгс/см²).

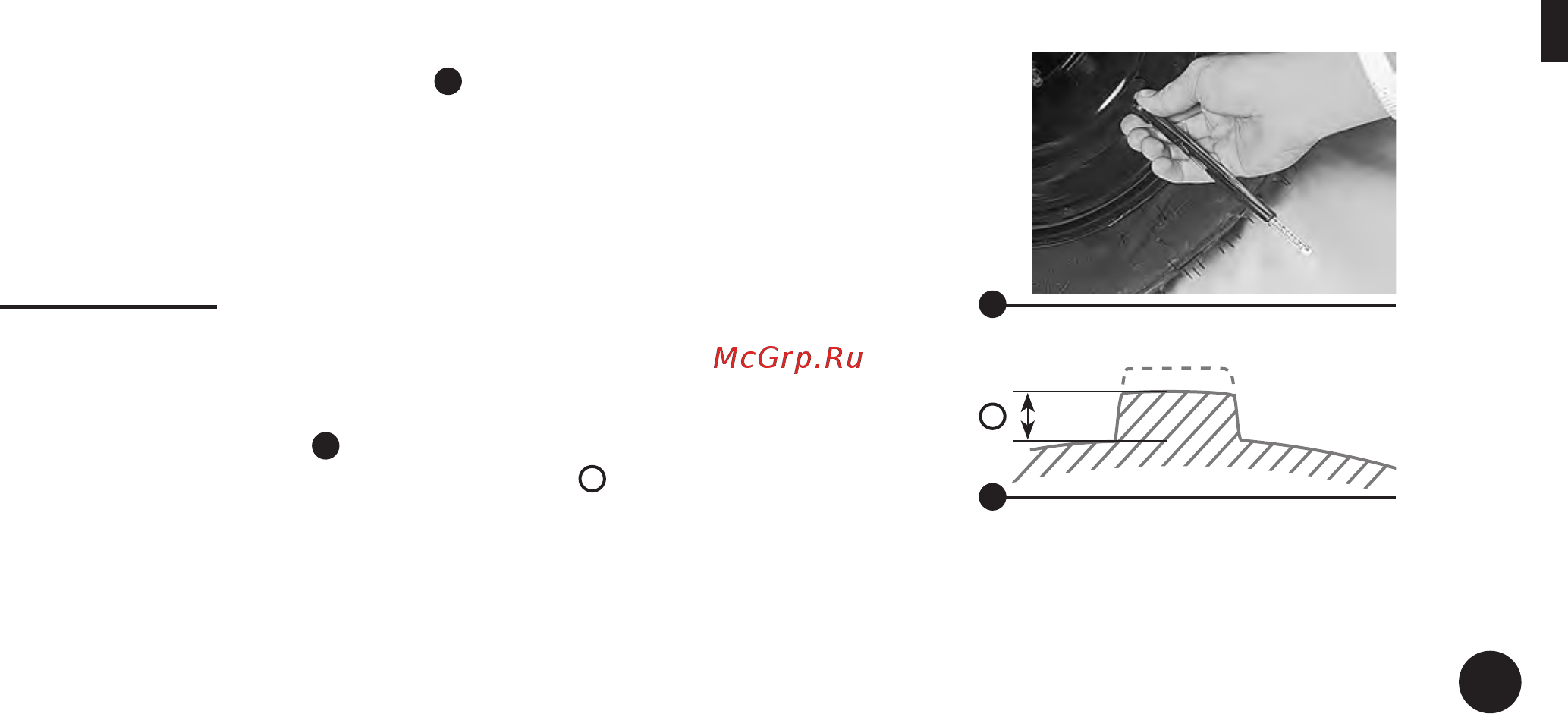

6.13.2 Измеритель давления в шине
1
Всегда держите измеритель давления (манометр) вместе с ATV
для использования при необходимости.
1. Измеряйте давление в холодных шинах.
2. Устанавливайте давление в шинах в соответствии
с рекомендованным.
V Примечание
Удалите грязь или пыль с манометра перед измерением. Всегда
делайте 2 – 3 измерения давления в шине и берите повторяющееся/
среднее значение.
6.13.3 Предел износа шины
2
Если в результате износа высота протектора
a
шины уменьшается
до 3 мм, то необходимо заменить шину.
6.14 Аккумулятор
Поддерживайте аккумулятор в заряженном состоянии и измеряйте
напряжение, прежде чем использовать ATV. Если напряжение
аккумулятора низкое, пожалуйста, зарядите аккумулятор
или замените на новый — смотрите раздел 9.27.
1
a
2
