ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ
64
9
РАЗДЕЛ
9.6 Масло переднего редуктора
Передний редуктор должен быть проверен перед каждой поездкой. Если
найдена какая-либо утечка масла, обратитесь к дилеру для проверки
и ремонта ATV. Также должен быть проверен уровень трансмиссионного
масла и его состояние (степень загрязненности или наличие эмульсии)
в интервалах, определенных в таблице периодического обслуживания.
9.6.1 Проверка уровня масла
1. Установите ATV на ровное место.
2. Выкрутите болт заправки масла и затем проверьте уровень масла
в переднем редукторе.
V Примечание
Уровень масла должен быть по краю отверстия проверки.
3. Если масло ниже края заправочного отверстия, добавьте масло
рекомендуемого типа, чтобы поднять уровень до правильного.
4. Установите болт заправки и затяните его с усилием затяжки,
регламентированным спецификацией.
9.6.2 Замена масла в переднем редукторе
1. Установите ATV на ровном месте.
2. Установите поддон под передний редуктор, чтобы собрать
отработанное масло.
3. Удалите болт заправки масла и сливной болт трансмиссионного
масла, чтобы слить отработанное масло из редуктора.
4. Установите сливной болт и затем затяните с усилием затяжки,
регламентированным спецификацией.

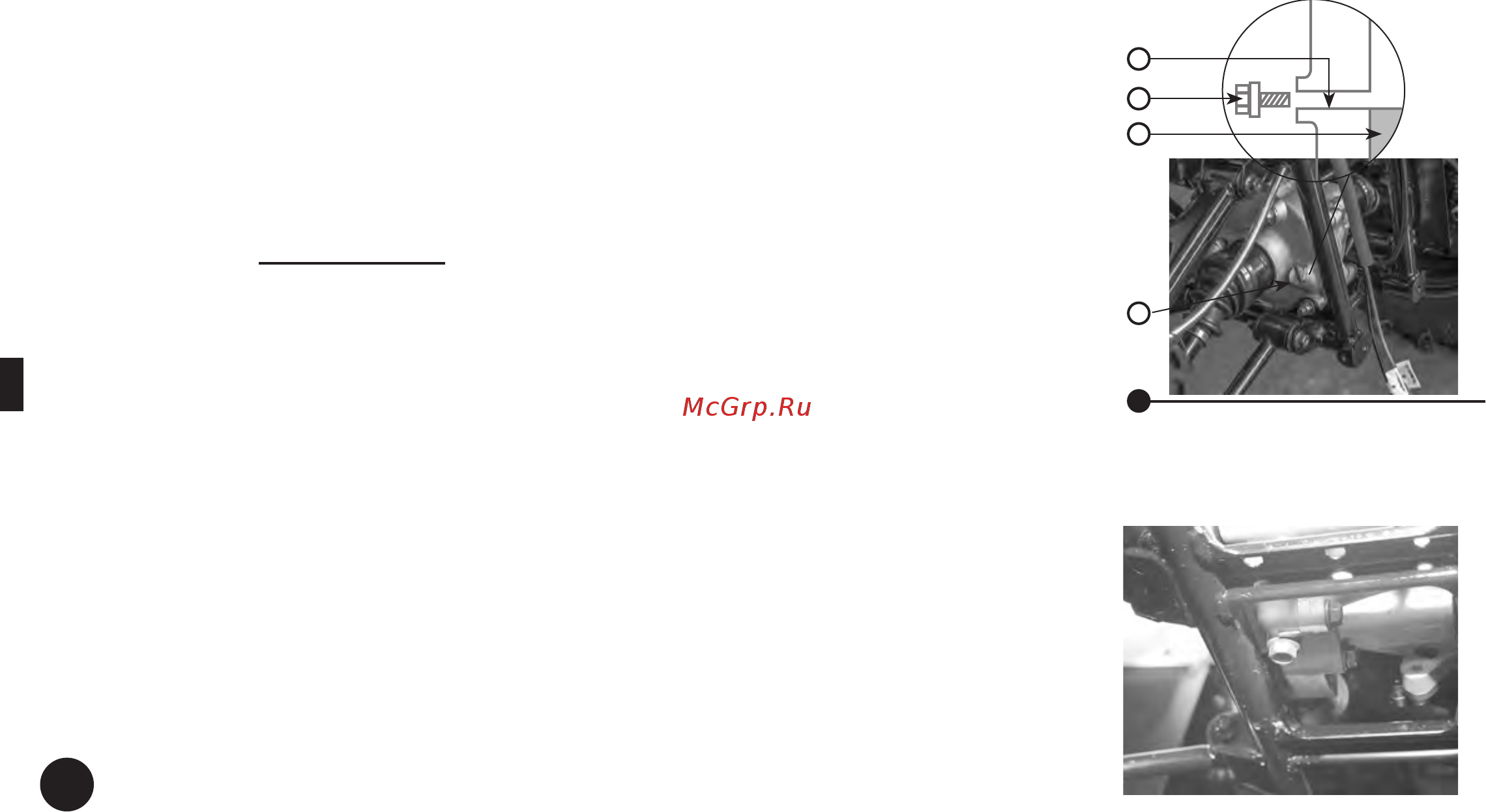

5. Залейте рекомендуемое трансмиссионное масло по краю отверстия
проверки, как показано на рисунке.
6. Установите болт заправки масла и затяните его с усилием затяжки,
регламентированным спе цификацией.
7. Проверьте редуктор на наличие утечки. Если масло просачивается,
установите причину.
1
4
3
2
2
