ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ
63
9
РАЗДЕЛ

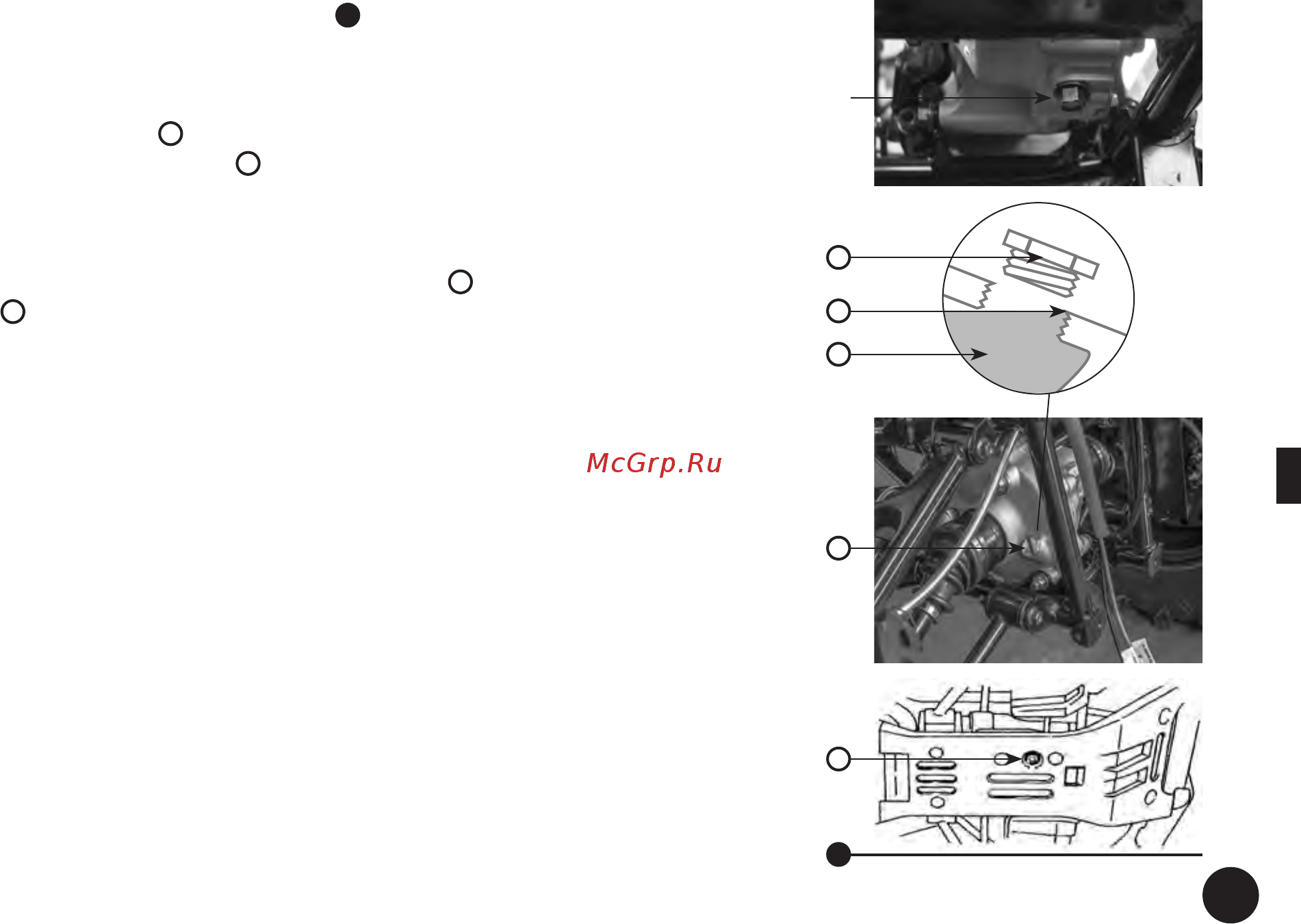

9.5.2 Замена масла в заднем редукторе
1
1. Установите ATV на ровном месте.
2. Установите поддон под задний редуктор, чтобы собрать отработанное
масло.
3. Удалите болт заправки
6
и проверки уровня масла и сливной
болт трансмиссионного масла
8
, чтобы слить отработанное масло
из редуктора.
4. Установите сливной болт и затем затяните усилием затяжки,
регламентированным спецификацией.
5. Залейте рекомендуемое трансмиссионное масло
5
по краю отверстия
проверки
7
, как показано.
6. Установите болт заправки и проверки уровня масла и затяните их
с усилием затяжки, регламентированным спецификацией.
7. Проверьте редуктор на наличие утечки. Если масло просачивается,
установите причину.
Момент затяжки:
• Болт слива трансмиссионного масла: 23 Н×м (2,3 кгс×м).
• Рекомендованное масло: API -GL4, SAE 80W90 трансмиссионное
гипоидное масло; при замене — 0,25 л.
Сливной
болт
редуктора
5
7
6
8
6
1
