Baltmotors ATV 700 EFI [69/114] Осмотр свечи зажигания
![Baltmotors ATV 700 EFI [69/114] Примечание](/views2/1249250/page69/bg45.png)
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ
67
9
РАЗДЕЛ
9.8 Осмотр свечи зажигания
3
Стандартная свеча — NGK DPR8EA/DR8EA
1. Выкрутите свечу.
2. Проверьте свечу зажигания в части износа электродов, нагара
и трещин.
3. Удалите нагар с помощью проволочной щетки.

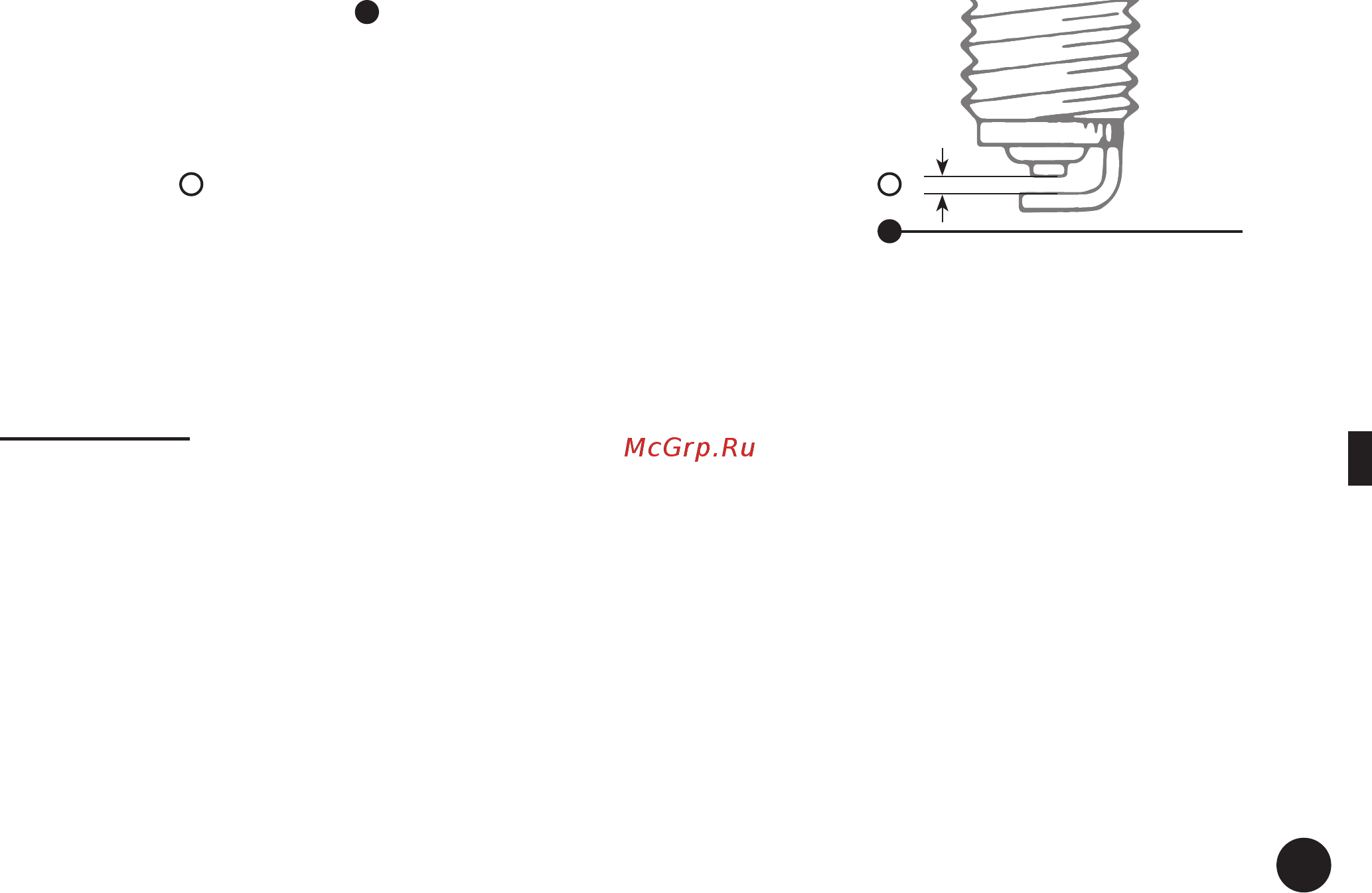

4. Измерьте зазор
1
между электродами: 0,8 – 0,9 мм
Прежде чем установить свечу зажигания, проверьте размеры,
межэлектродный зазор с помощью щупа и отрегулируйте
на соответствие спецификации. При монтаже свечи зажигания
проверьте состояние прокладки. Вытрите грязь на резьбе и затяните
свечу с усилием затяжки, регламентированным спецификацией.
• зазор между электродами: 0,8 мм
• момент затяжки свечи: — 19 Н×м (1,9 кгс×м)
V Примечание
Белый цвет центрального электрода и изолятора свечи зажигания
может указывать на подсос воздуха при впуске или на проблему
настройки карбюратора.
1
3
