ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ
65
9
РАЗДЕЛ
Момент затяжки:
• Болт контроля уровня трансмиссионного масла: 23 Н×м (2,3 кгс×м)
• Болт слива трансмиссионного масла: 10 Н×м (1,0 кгс×м)
Рекомендованное масло: API-GL4, SAE 80W90 трансмиссионное
гипоидное масло; при замене — 0,28 л.

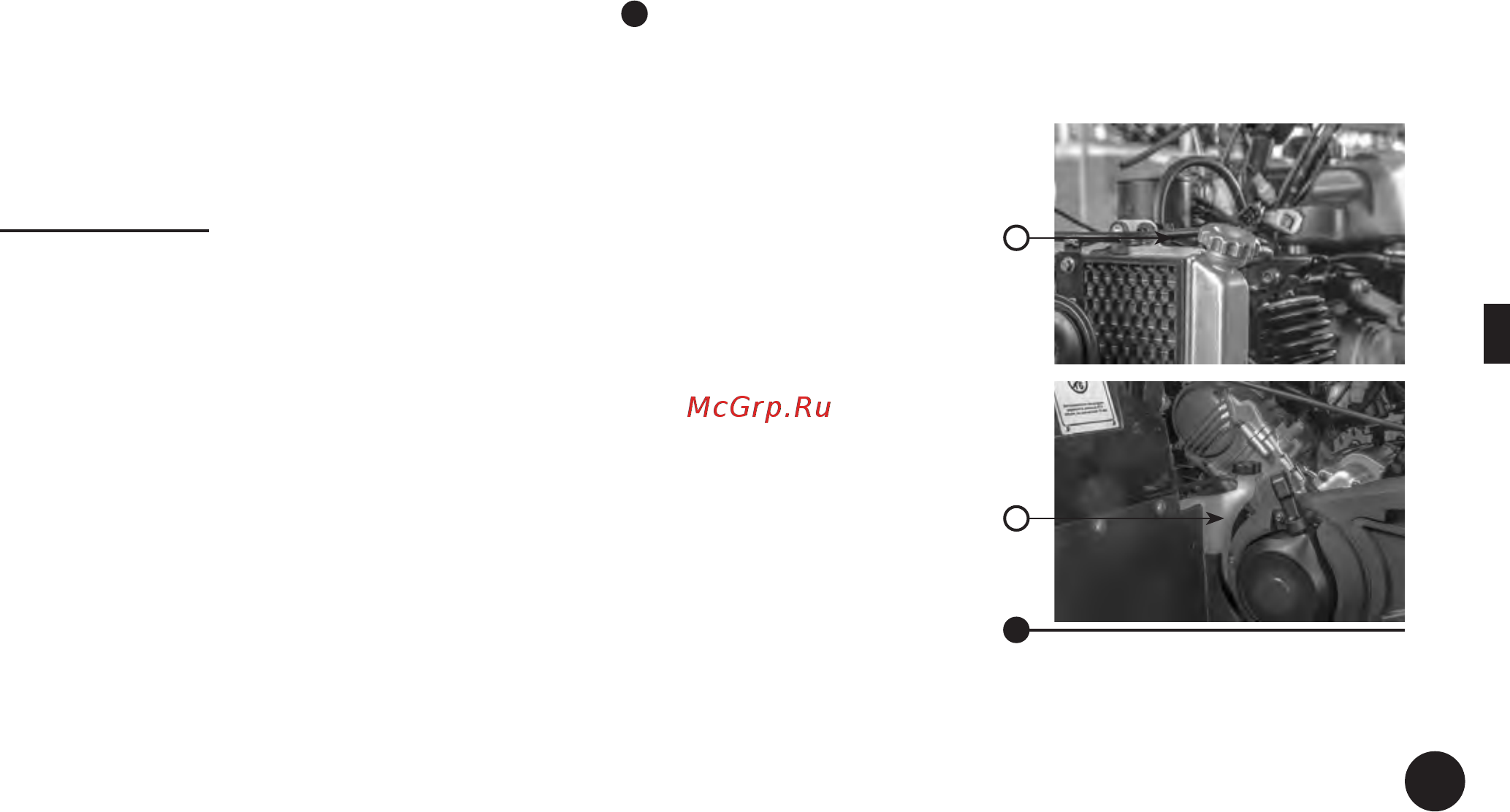

9.7 Контроль уровня антифриза и заправка
1
Установите ATV на ровное место. Когда двигатель холодный, откройте
крышку под передним багажником и проверьте уровень охлаждающей
жидкости в радиаторе и резервуаре, который должен находиться
между максимальной и минимальной меткой. Если уровень низок,
откройте крышку бачка антифриза и залейте антифриз.
V Примечание
Полная емкость антифриза 2 080 ±20 см³
(Радиатор — 1,78 л; расширительный бачок — 0,3 л).
9.7.1 Замена антифриза
1. Установите ATV на ровное место.
2. Поместите контейнер под двигателем и затем снимите патрубок
антифриза.
1
1
2
