ПОЕЗДКА НА ATV
54
8
РАЗДЕЛ
! Предупреждение
Серьезное повреждение может произойти при обучении вождению, когда
вы включаете режим 4WD на ходу (колеса вращаются). Всегда включайте
режим 4WD, когда колеса имеют сцепление с поверхностью и неподвижны.
Y Предостережение
Невыполнение требований инструкций движения на скользких
поверхностях может привести к потере сцепления шины с поверхностью
и к потере управления, несчастному случаю и серьезной травме или даже
смерти.
Никогда не применяйте тормоза в момент заноса.
Не ездите на чрезмерно скользких поверхностях. Всегда уменьшайте
скорость и применяйте дополнительные меры предосторожности.
8.8 Определение предельных режимов использования
• Частое погружение в грязь, воду или песок.
• Участие в гонках или гоночный стиль вождения на высоких оборотах
двигателя.
• Длительная низкая скорость, тяжелая нагрузка.
• Длительная работа на «холостом» ходу.
• Короткие поездки в холодную погоду.
После эксплуатации в предельных режимах необходимо выполнить
следующие мероприятия:

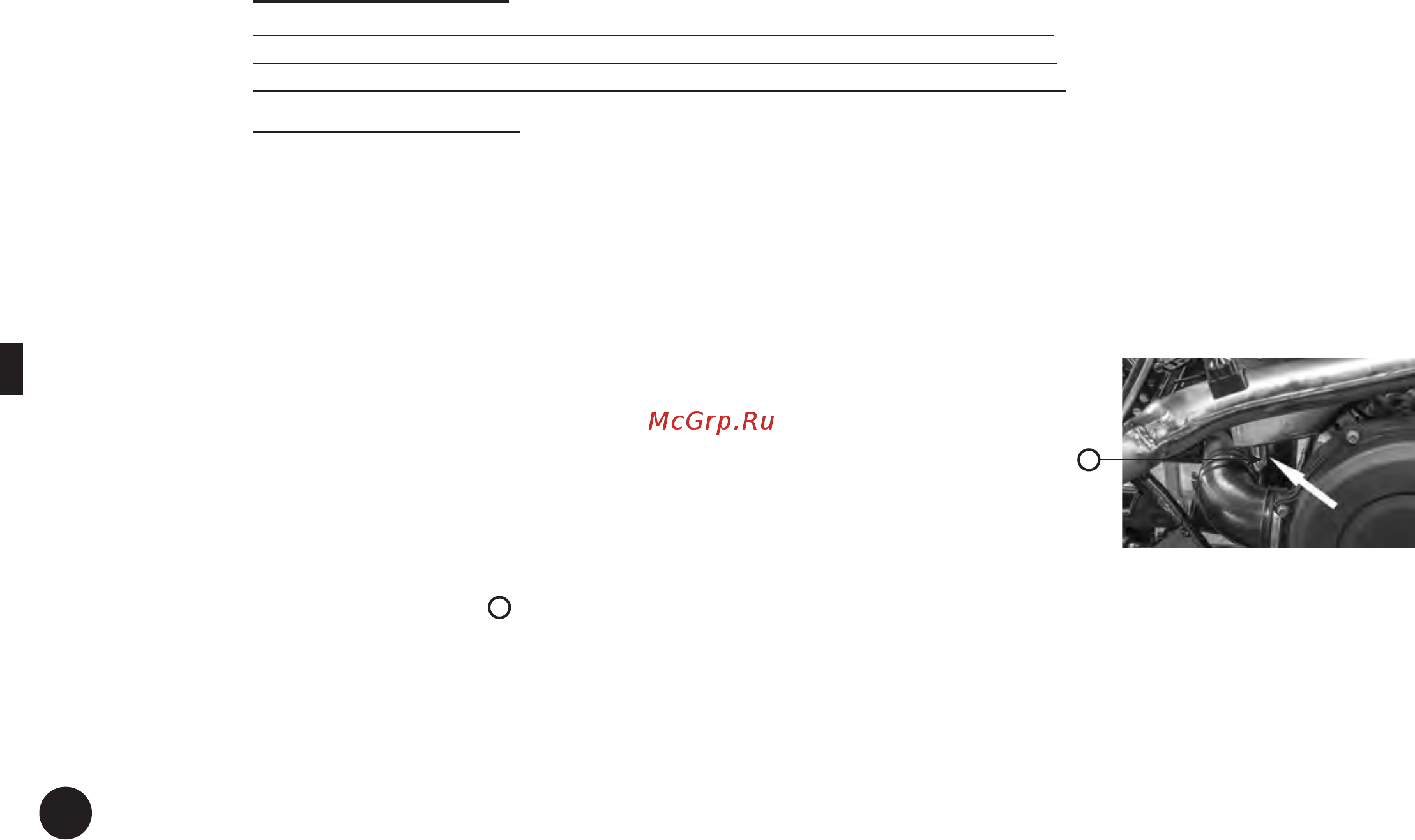

• Проверить отстойник
1
воды корпуса воздушного фильтра. При наличии
воды и грязи очистить рабочие полости.
• Проверить уровень масла в картере двигателя, в редукторах и наличие
воды в масле.
• Проверить воздушные патрубки.
Обратите особое внимание на уровень масла. Замените масло немедленно,
если его уровень начинает повышаться или обнаружена эмульсия в масле.
Если уровень масла продолжает повышаться, прекратите использование
машины и определите причину или обратитесь к уполномоченному дилеру.
