ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ
61
8
РАЗДЕЛ
Y Предостережение
Обратите внимание, чтобы никакой посторонний предмет не попал
в картер.

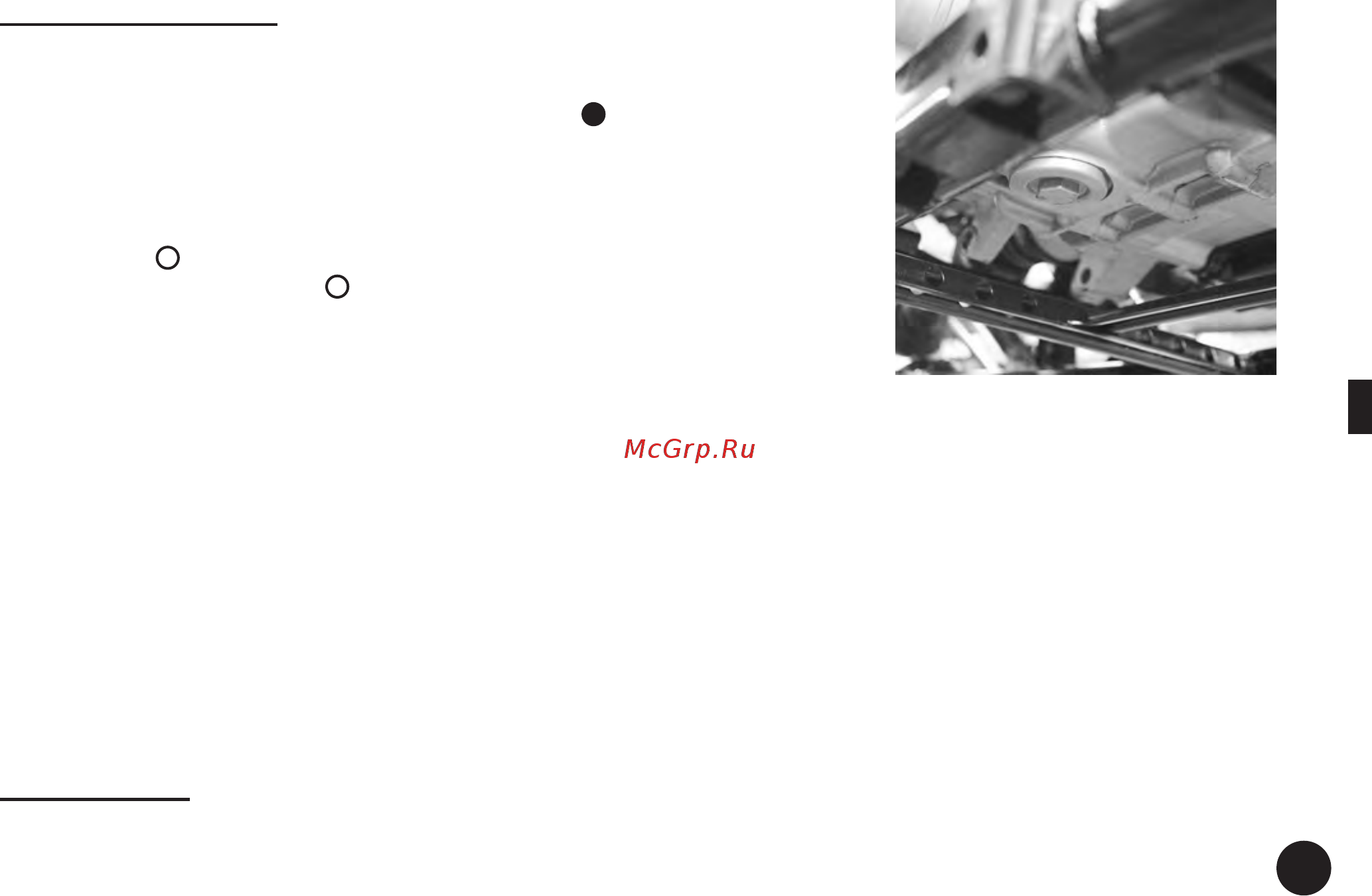

9.4.2 Замена моторного масла, масляного фильтра
1
1. Установите ATV на ровное место.
2. Прогрейте двигатель в течение нескольких минут и остановите его.
3. Установите поддон под двигатель для сбора масла.
4. Выкрутите крышку/щуп для измерения уровня и затем удалите
сливной болт
1
моторного масла, чтобы масло стекло из картера.
5. Открутите масляный фильтр
2
специальным ключом для масляного
фильтра.
6. Смажьте моторным маслом поверхность кольцевого уплотнителя
на новом масляном фильтре. Проверьте, чтобы кольцевой
уплотнитель должным образом был установлен на масляном
фильтре.
7. Установите новый масляный фильтр и затяните его с усилием
затяжки, регламентированным спецификацией с динамометрическим
ключом.
8. Установите сливной болт и затяните его с усилием затяжки,
регламентированным спецификацией.
9. Залейте моторное масло и установите щуп для измерения уровня.
10. Перезапустите двигатель и нагрейте в течение нескольких минут.
Во время нагрева, если найдена утечка масла, немедленно
остановите двигатель и найдите причину.
11. Проверьте уровень масла, при необходимости долейте. Уровень
масла должен быть между максимальными и минимальными метками.
V Примечание
a) Момент затяжки масляного фильтра: 17 Н×м (1,7 кгс×м).
b) Момент затяжки сливного болта: 30 Н×м (3,0 кгс×м).
