ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ
66
9
РАЗДЕЛ
! Предупреждение
ВОЗМОЖНАЯ ОПАСНОСТЬ: Открытие крышки радиатора, когда двигатель
и радиатор еще горячие.
ЧТО МОЖЕТ ПРОИЗОЙТИ: Вы можете получить ожог от горячей жидкости
и пара, который находится под давлением.
КАК ИЗБЕЖАТЬ ОПАСНОСТИ: Подождите, когда двигатель остынет, прежде
чем открывать крышку радиатора. Всегда закрывайте крышку тряпкой.
Стравите остаточное давление, прежде чем полностью удалить крышку.
3. Снимите передний багажник, откройте переднюю панель под багажником.
4. Снимите крышку радиатора
1
.
5. Снимите крышку расширительного бачка
2
.
6. Отсоедините шланг сбоку расширительного бачка и слейте антифриз
из бачка.
7. После слива антифриза полностью промойте систему охлаждения чистой
водой.
8. Подсоедините шланг к расширительному бачку.
9. Залейте рекомендуемый антифриз в бачок до максимального уровня
2
и затем установите крышку резервуара.
10. Залейте рекомендуемый антифриз в радиатор медленно до максимального
уровня.
11. Запустите двигатель, проверьте циркуляцию охлаждающей жидкости
в радиаторе.
12. Добавьте антифриз в радиатор до полного уровня, если уровень
охлаждающей жидкости снижается.
13. Остановите двигатель, установите крышку радиатора, переднюю панель
и передний багажник.

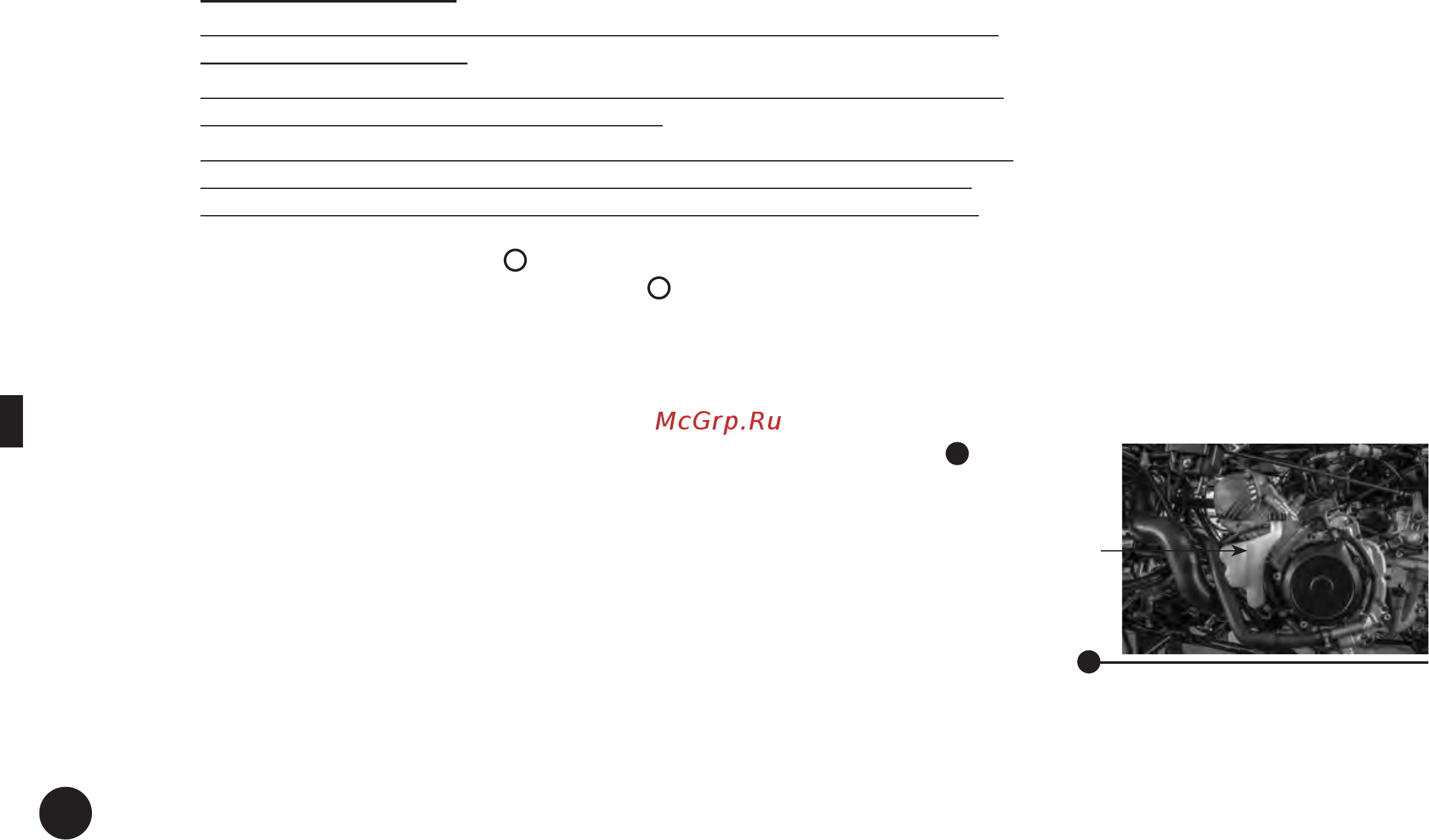

Уровень
антифриза
в бачке
2
