ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ
71
9
РАЗДЕЛ

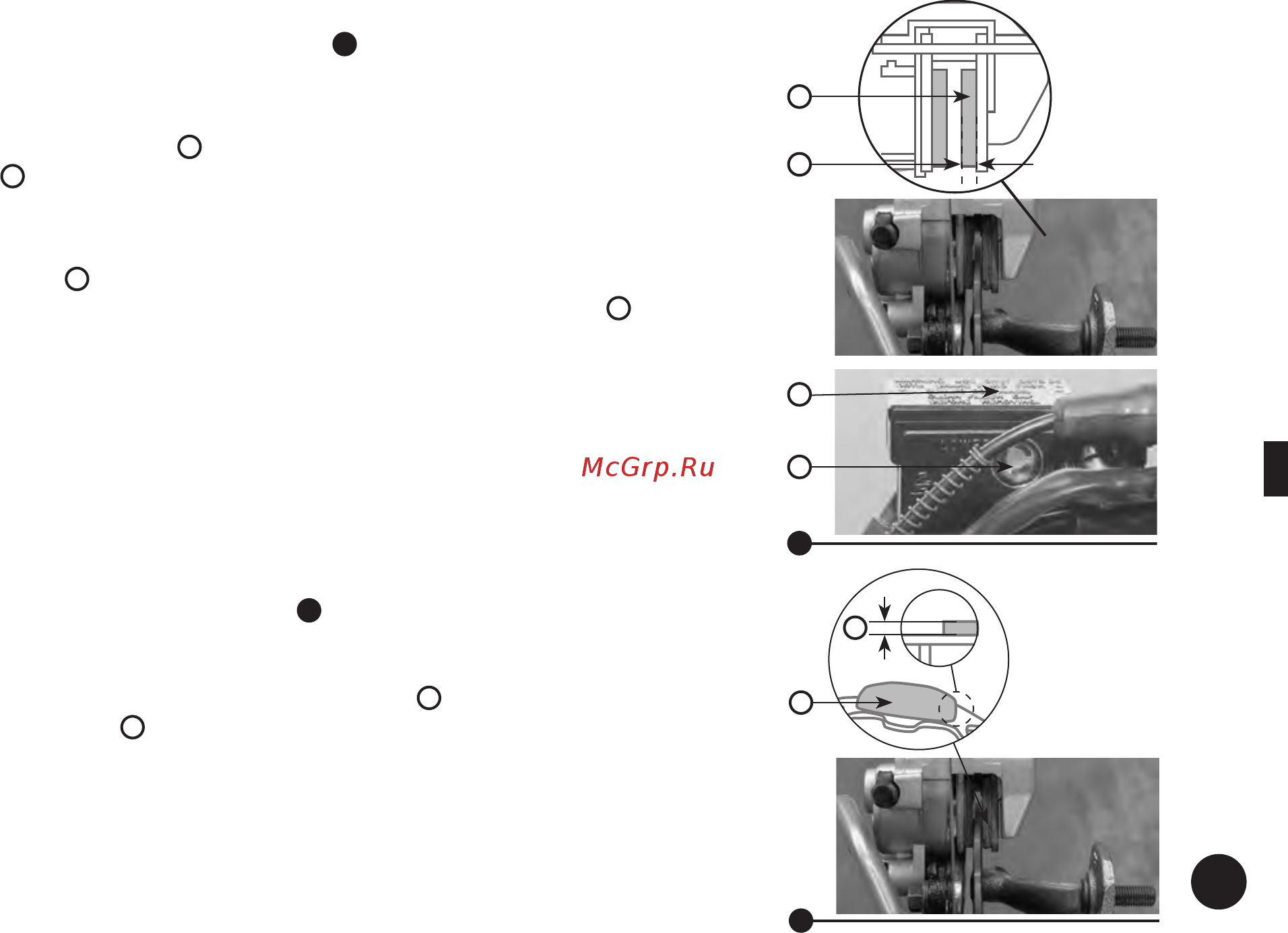

9.12 Проверка переднего дискового тормоза — тормозных
колодок/тормозной жидкости
2
9.12.1 Проверьте каждую переднюю тормозную колодку на предмет
повреждения и измерьте их остаточную толщину
Если тормозная колодка
1
повреждена или если остаточная
толщина
2
составляет менее чем 1.0 мм, пожалуйста, обратитесь
к дилеру, чтобы установить новый комплект тормозных колодок.
9.12.2 Контроль уровня тормозной жидкости
Когда уровень
3
тормозной жидкости приближается к нижней
метке, тормозная жидкость должна быть добавлена в емкость
4
.
Используйте тормозную жидкость только DOT 4. Низкий уровень
тормозной жидкости может указать на износ тормозных колодок
и/или утечку в тормозной системе. Если уровень тормозной жидкости
низок, обязательно проверьте износ тормозных колодок и наличие
утечки в тормозной системе.
9.13 Проверка заднего дискового тормоза — тормозных
колодок/тормозной жидкости
9.13.1 Проверьте возможные повреждения каждой тормозной
колодки, измерьте ее толщину
3
Проверяйте работу педали ножного тормоза и левого рычага
заднего тормоза перед каждой поездкой. Периодически проверяйте
тормозные колодки. Если тормозные колодки
5
имеют износ
и толщина колодки
d
составляет менее 1,5 мм, обратитесь к дилеру
для замены комплекта тормозных колодок.
2
3
4
2
1
d
5
3
