ФУНКЦИИ УПРАВЛЕНИЯ
23
5
РАЗДЕЛ

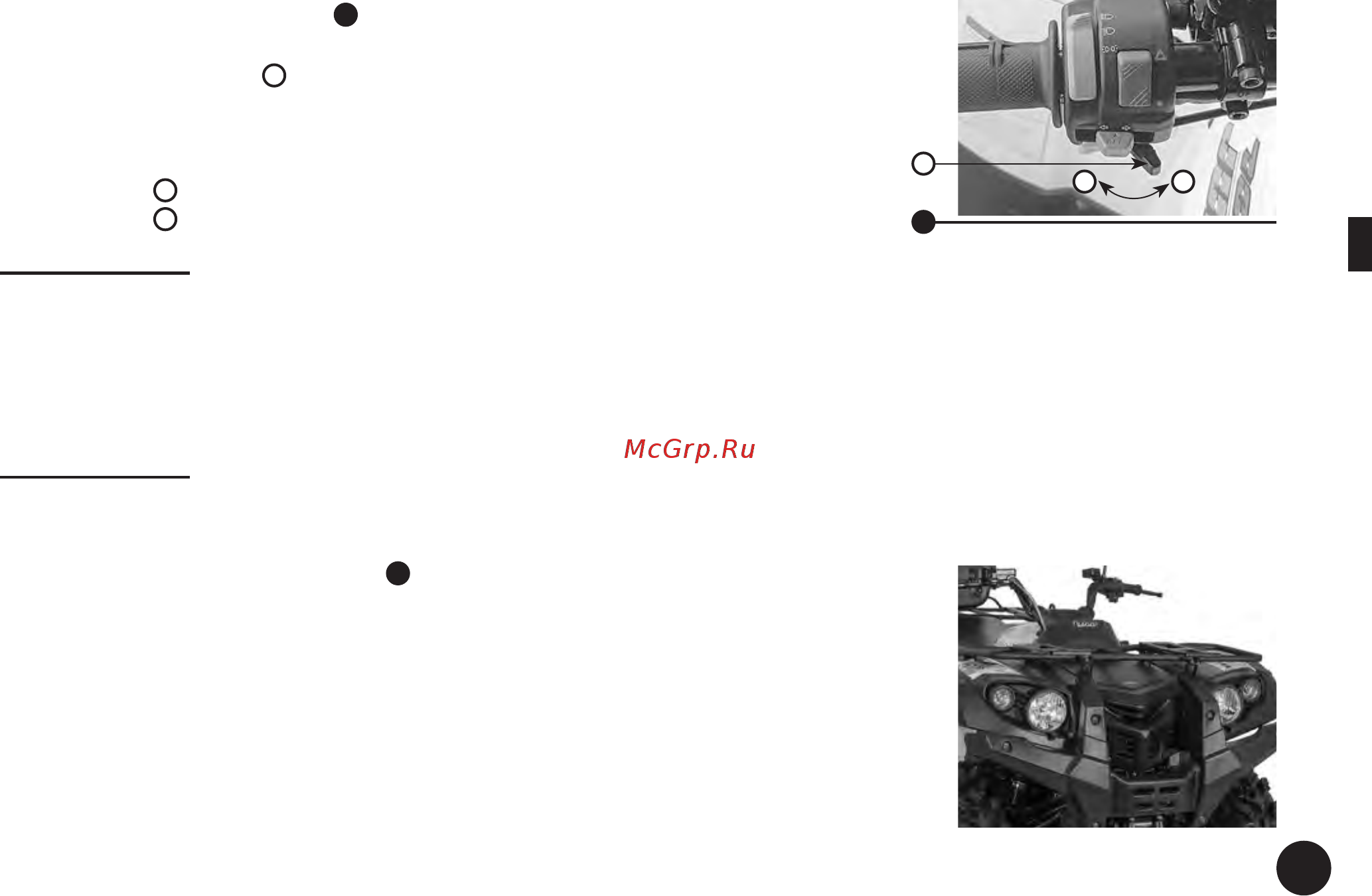

5.13 Рычаг холодного пуска
2
(для карбюраторных
моделей)
Рычаг холодного пуска
2
расположен на левой стороне руля ниже
кнопки звукового сигнала.
Для запуска холодного двигателя требуется более богатая воздушно-
топливная смесь.
Направление
a
смесь богаче.
Направление
b
смесь беднее.
V Примечание
Подробнее о запуске холодного двигателя смотрите раздел 7.1.
5.14 Сиденье
Как поднять сиденье:
В задней части сиденья снизу находится рычаг, нажав который,
освободите рычаг, тем самым освободив сиденье.
V Примечание
Убедитесь, что сиденье надежно установлено и закреплено.
5.15 Передний багажник, задний багажник, крепление
под регистрационный знак
3
5.15.1 Передний багажник
Не превышайте допустимую нагрузку 20,0 кг для переднего
багажника.
Не превышайте максимальную нагрузку для ATV — 250,0 кг.
5.15.2 Задний багажник
Не превышайте допустимую нагрузку 35,0 кг для заднего багажника.
Не превышайте максимальную нагрузку для ATV — 250,0 кг.
2
a b
2
3
4
3
