ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ
68
9
РАЗДЕЛ
9.9 Очистка воздушного фильтра
V Примечание
На дне корпуса воздушного фильтра есть отверстие, в котором
собирается грязь, пыль или вода. Всегда очищайте корпус воздушного
фильтра, когда чистите фильтрующий элемент воздушного фильтра.

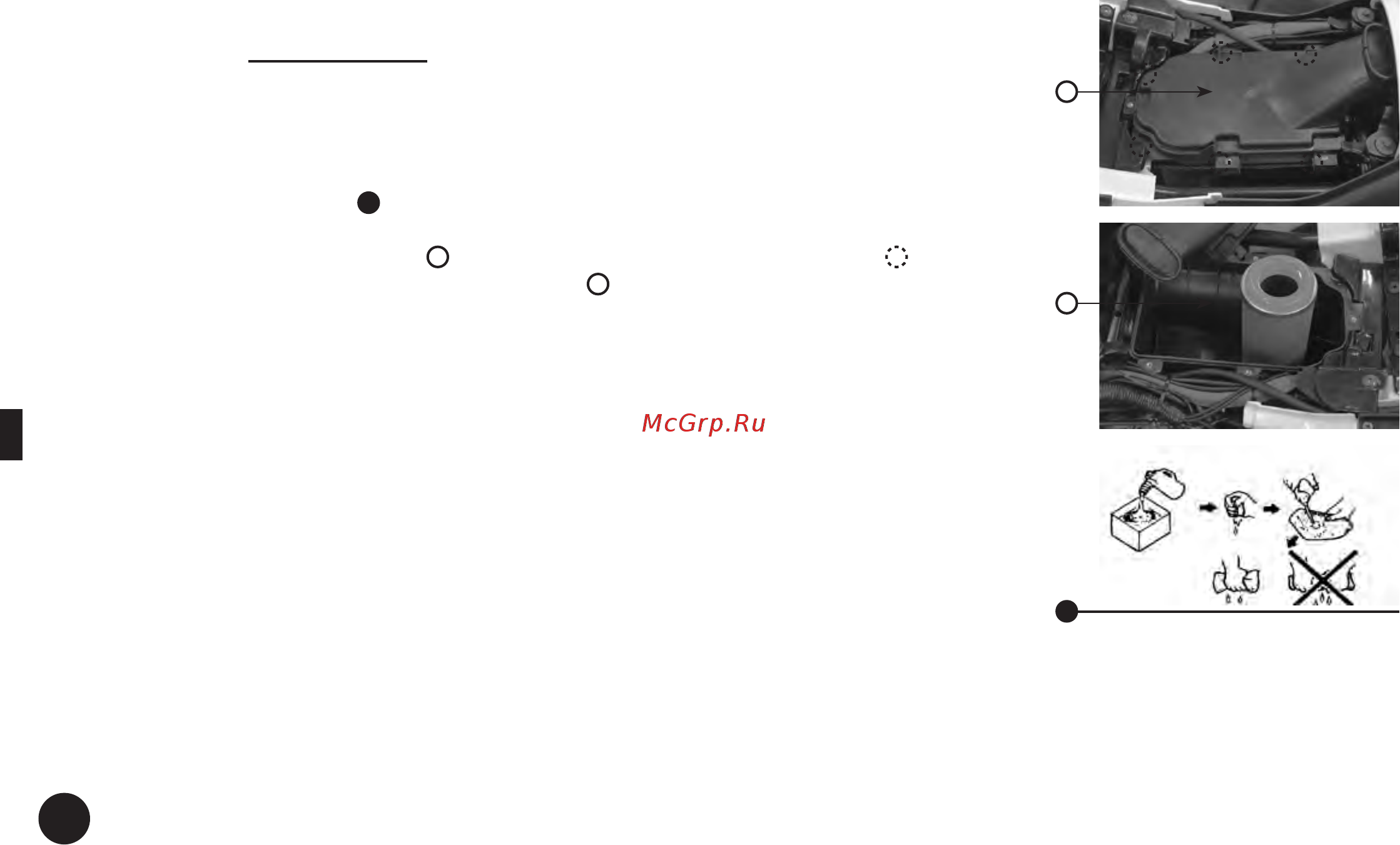

9.9.1 Чистка/замена фильтрующего элемента воздушного
фильтра
1
1. Снимите сиденье.
2. Удалите крышку
1
воздушного фильтра, открутив 6 болтов
.
3. Удалите фильтрующий элемент
2
воздушного фильтра.
4. Вымойте элемент аккуратно в растворителе либо в специальном
средстве.
5. Выжмите лишний растворитель из фильтра и дайте ему высохнуть.
Не крутите фильтрующий элемент при сжатии.
6. Осмотрите элемент, если поврежден, замените его.
7. Налейте немного специального масла на элемент так, чтобы масло
равномерно распределилось по фильтрующему элементу.
8. Повторно установите элемент в направляющую рамку.
9. Установите элемент в корпус и закройте крышкой, зафиксируйте ее
зажимами.
