Baltmotors ATV 700 EFI [80/114] Замена передней фары и заднего фонаря
![Baltmotors ATV 500 EFI [80/114] Предупреждение](/views2/1249250/page80/bg50.png)
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ
78
9
РАЗДЕЛ

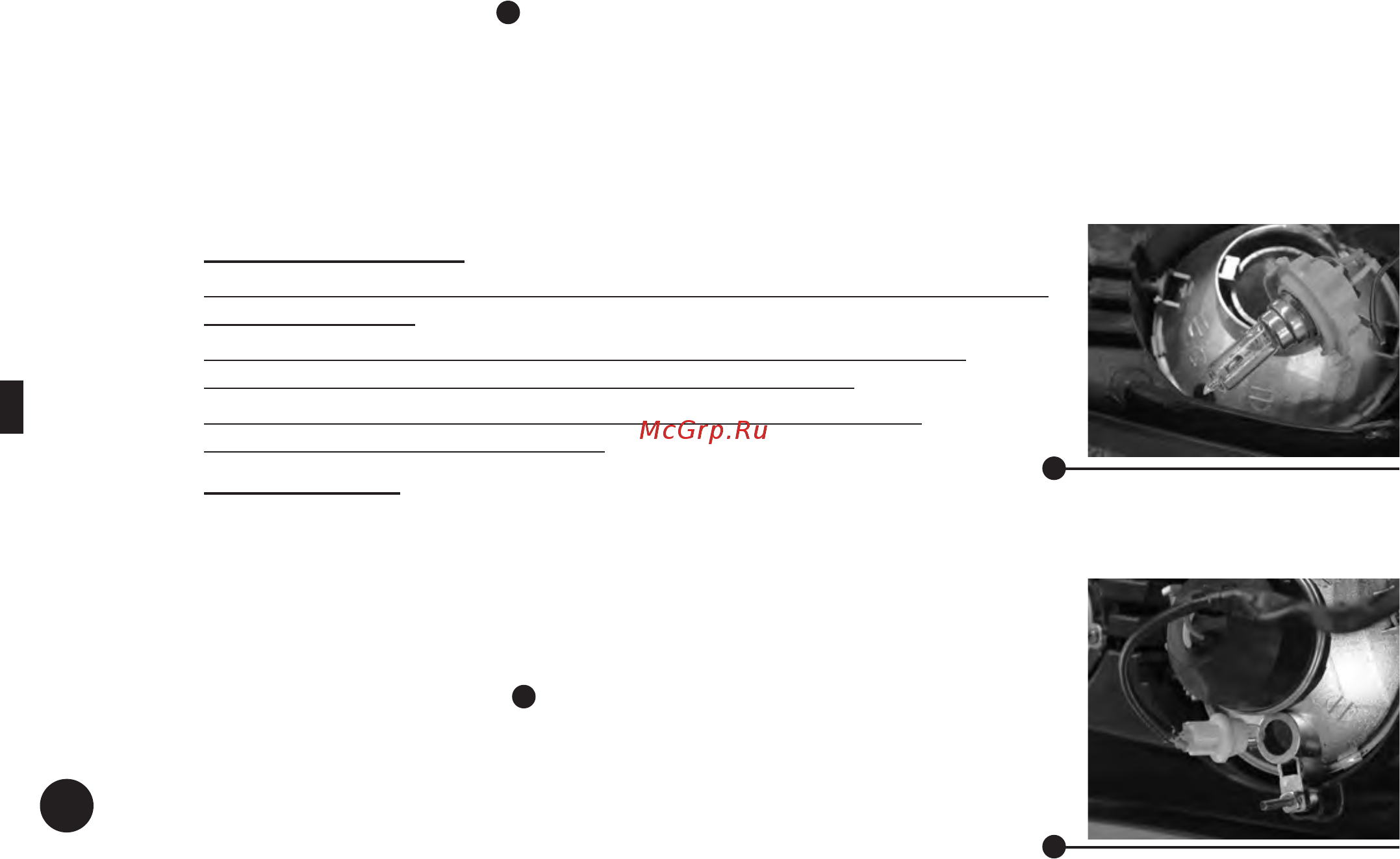

9.26 Замена передней фары и заднего фонаря
9.26.1 Лампы передней фары
1
1. Снимите резиновый чехол с обратной стороны корпуса фары.
2. Снимите фиксатор лампы и разъем лампы.
3. Снимите и удалите дефектную лампу из фары.
4. Установите новую лампу и закрепите ее проволочным фиксатором.
Пожалуйста, не берите лампу руками за стеклянную колбу, чтобы
предотвратить попадание грязи на стекло.
5. Установите электрический разъем и резиновый чехол.
! Предупреждение
ВОЗМОЖНАЯ ОПАСНОСТЬ: Лампа передней фары может быть горячей сразу
после выключения.
ЧТО МОЖЕТ ПРОИЗОЙТИ: Вы можете получить ожог или произойдет
воспламенение, если лампа коснется чего-то огнеопасного.
КАК ИЗБЕЖАТЬ ОПАСНОСТИ: Подождите, пока лампа не остынет
до температуры окружающей среды.
V Примечание:
1. Пожалуйста, возьмите лампу чистым полотенцем/тканью, чтобы
предотвратить попадание грязи на стекло лампы. Если какая-либо грязь/
масло обнаружены на новой лампе, вытрите грязь/масло спиртом и чистой
тканью.
2. Жирные пятна от ваших пальцев также могут вызвать преждевременную
неисправность лампы.
9.26.2 Лампа габаритного огня
2
Поверните лампу против часовой стрелки и извлеките ее вместе с разъемом.
1. Извлеките лампу из разъема и установите новую лампу.
2. Установите разъем с лампой в корпус и поверните по часовой стрелке, чтобы
повторно установить его.
3. Проверьте функционирование.
1
2
