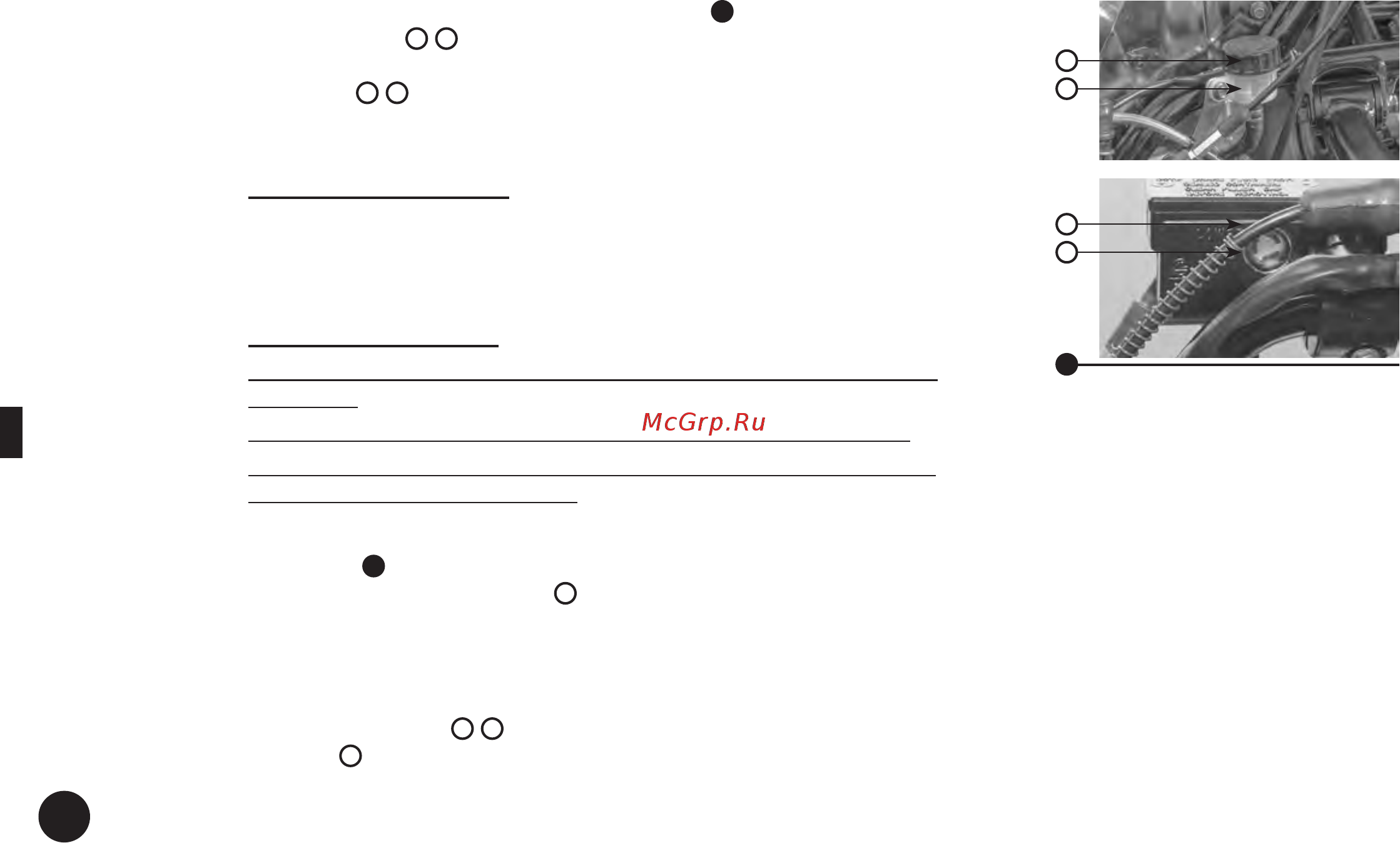

ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ
72
9
РАЗДЕЛ
9.13.2 Контроль уровня тормозной жидкости
1
Когда уровень
1
2
тормозной жидкости приближается
к нижней метке, тормозная жидкость должна быть добавлена
в емкость
4
3
. Используйте тормозную жидкость только DOT 4. Если
уровень тормозной жидкости низок, обязательно проверьте износ
тормозных колодок и наличие утечки в тормозной системе.
Y Предостережение
1. Никогда не допускайте попадания инородного материала (грязь, вода
и т. д.) в бачок с тормозной жидкостью.
2. Тормозная жидкость может повредить окрашенные части
и пластмассу.
! Предупреждение
ВОЗМОЖНАЯ ОПАСНОСТЬ: Контакт тормозной жидкости с кожей
и глазами.
ЧТО МОЖЕТ ПРОИЗОЙТИ: Раздражение кожи и потеря зрения.
КАК ИЗБЕЖАТЬ ОПАСНОСТИ: Не допускайте контакта тормозной
жидкости с кожей или глазами.
9.14 Регулировка свободного хода рычага переднего
тормоза
2
У рычага переднего тормоза
6
люфт (свободный ход) должен быть
минимальным, поскольку это — гидросистема. Когда задействуют
ручку тормоза, гидравлическое давление к тормозному суппорту
должно быть приложено незамедлительно.
Если имеется свободный ход (или мягкие тормоза), проверьте
тормозные шланги
5
7
, главный цилиндр, шунтирующий контур
тормоза
8
. Если имеется какая-либо утечка или повреждение,
обратитесь к дилеру немедленно, чтобы проверить тормозную
систему.
1
2
4
3
1
